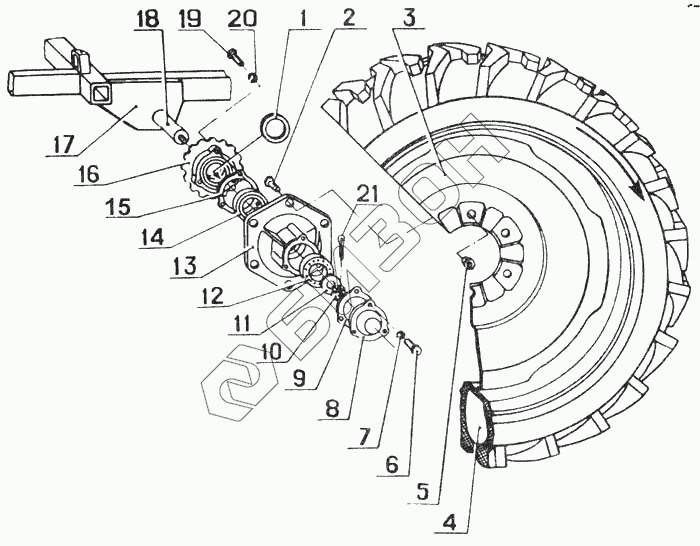

Графический каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Колесо опорно-приводное
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СП 71-54-6 ГОСТ 6308-71 | Кольцо |
Загрузка ...
|
|
| 2 | Н-080.11.005 | Болт |
Загрузка ...
|
|
| 3 | DW 8-32 (814.3107012) | Колесо |
Загрузка ...
|
|
| 4 | 9.5-32 ГОСТ 7463-80 | Шина |
Загрузка ...
|
|
| 5 | М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | М10-6gх30-019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 7 | 10 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | Н-080.11.002 | Крышка |
Загрузка ...
|
|
| 9 | Н-080.07.003 | Прокладка |
Загрузка ...
|
|
| 10 | М24х2-6Н.6.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 11 | Н-080.11.004 | Шайба |
Загрузка ...
|
|
| 12 | 7208А ГОСТ 27365-87 | Подшипник |
Загрузка ...
|
|
| 13 | Н-080.11.001 | Ступица |
Загрузка ...
|
|
| 14 | 7210А ГОСТ 27365-87 | Подшипник |
Загрузка ...
|
|
| 15 | Н-080.11.003 | Прокладка |
Загрузка ...
|
|
| 16 | СЗГ.00.123 | Звездочка |
Загрузка ...
|
|
| 17 | СЗГ 00.2880-01 | Рама |
Загрузка ...
|
|
| 18 | СЗГ.00.671 | Ось |
Загрузка ...
|
|
| 19 | М12-6gх25.58.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 20 | 12 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | 5х45.019 ГОСТ 397-88 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
