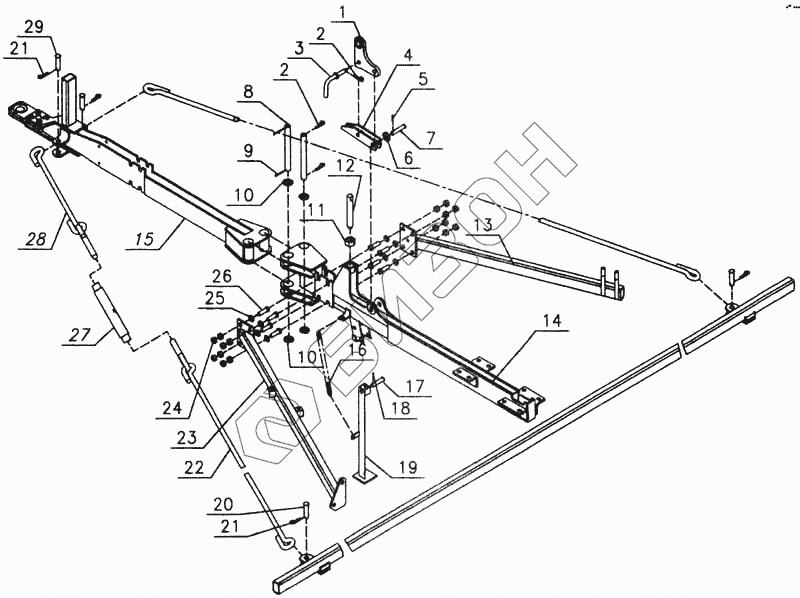

Графический каталог запасных частей к технике: Красная Звезда СЗ-5,4. Прицепное устройство
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ОЗШ 00.910 | Кронштейн |
Загрузка ...
|
|
| 2 | С54.602-01 | Шплинт пружинный (477310267808) |
Загрузка ...
|
|
| 3 | СЗГ 00.470 | Штырь |
Загрузка ...
|
|
| 4 | ОЗШ 00.920 | Рычаг |
Загрузка ...
|
|
| 5 | Шплинт 5х28.019 ГОСТ 397-79 | Шплинт 5х28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 6 | Шайба 20.01.10.019 ГОСТ 11371-78 | Шайба 20.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | ОЗШ 00.654 | Ось |
Загрузка ...
|
|
| 8 | ОЗШ 00.655 | Штырь |
Загрузка ...
|
|
| 9 | Шплинт 5х36.019 ГОСТ 397-79 | Шплинт 5х36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | Шайба 24.01.10.019 ГОСТ 11371-78 | Шайба 24.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Гайка М27-6Н.5.019 ГОСТ 2526-70 | Гайка М27-6Н.5.019 ГОСТ 2526-70 |
Загрузка ...
|
|
| 12 | СЗГ.00.619 | Винт |
Загрузка ...
|
|
| 13 | ОЗШ 00.550 | Сница |
Загрузка ...
|
|
| 14 | ОЗШ 00.940 | Сница |
Загрузка ...
|
|
| 15 | ОЗШ 00.930 | Сница |
Загрузка ...
|
|
| 16 | 552.7.008 | Пружина |
Загрузка ...
|
|
| 17 | С4.603-04 | Штырь |
Загрузка ...
|
|
| 18 | Шплинт 4х22.019 ГОСТ 397-79 | Шплинт 4х22.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 19 | СЗГ 00.630 | Подставка |
Загрузка ...
|
|
| 20 | ОЗШ 00.632 | Штырь |
Загрузка ...
|
|
| 21 | С 54.602-02 | Шплинт пружинный |
Загрузка ...
|
|
| 22 | ОЗШ 00.640 | Тяга |
Загрузка ...
|
|
| 23 | ОЗШ 00.950 | Сница |
Загрузка ...
|
|
| 24 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Шайба 16.01.10.019 ГОСТ 11371-78 | Шайба 16.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Болт М16-6gх50.66.019 ГОСТ 7796-70 | Болт М16-6gх50.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | ОЗШ 00.620 | Гайка стяжная |
Загрузка ...
|
|
| 28 | ОЗШ 00.630 | Тяга |
Загрузка ...
|
|
| 29 | ОЗШ 00.632-01 | Штырь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
