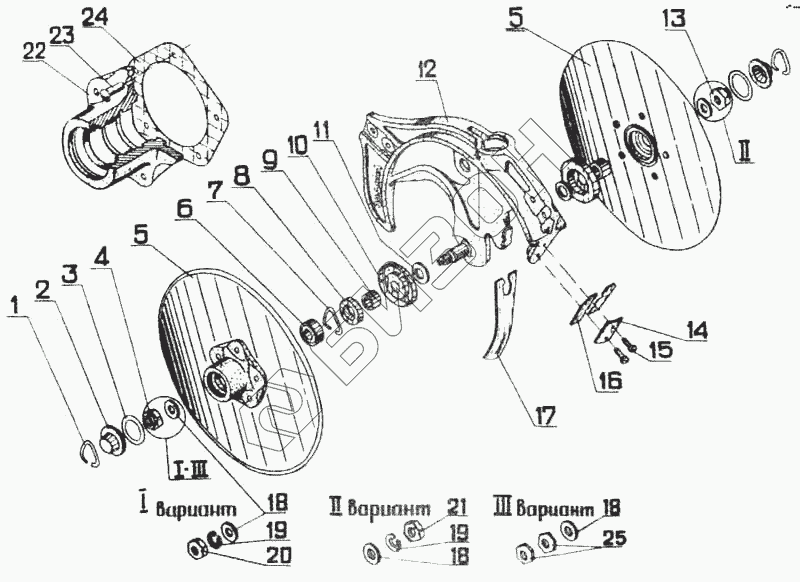

Графический каталог запасных частей к технике: Красная Звезда СЗ-5,4. Сошник Н105.03.000
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н-105.03-601-01 | Кольцо |
Загрузка ...
|
|
| 2 | Н-105.03.403 | Колпачок |
Загрузка ...
|
|
| 3 | 038-046-46-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 4 | Н-105.03.603 | Гайка |
Загрузка ...
|
|
| 5 | Н-105.03.010-02 | Диск |
Загрузка ...
|
|
| 6 | 180 503 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 7 | Н-105.03.601 | Кольцо |
Загрузка ...
|
|
| 8 | 1.2-22х40-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 9 | Н-105.03.605 | Втулка |
Загрузка ...
|
|
| 10 | Н-105.03.402 | Отражатель |
Загрузка ...
|
|
| 11 | Н-105.01.403 | Шайба |
Загрузка ...
|
|
| 12 | Н-105.03.020 | Корпус |
Загрузка ...
|
|
| 13 | Н-105.03.604 | Гайка |
Загрузка ...
|
|
| 14 | Н-105.01.402 | Прижим |
Загрузка ...
|
|
| 15 | Н-105.01.601 | Болт специальный |
Загрузка ...
|
|
| 16 | Н-105.01.401 | Счищалка |
Загрузка ...
|
|
| 17 | Н-105.02.401 | Направитель |
Загрузка ...
|
|
| 18 | 16.01.10.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | 16 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М16LН-6Н.6 019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | Н-105.03.101 | Ступица |
Загрузка ...
|
|
| 23 | 6х18.01.10 ГОСТ 10299-80 | Заклепка |
Загрузка ...
|
|
| 24 | Н-105.03.001 | Прокладка |
Загрузка ...
|
|
| 25 | М16LН-6Н.6.019 ГОСТ 5916 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
