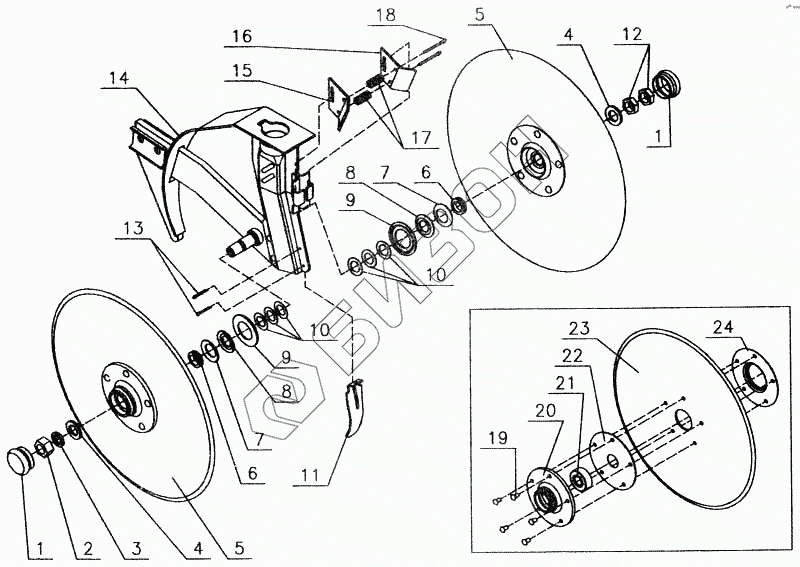

Графический каталог запасных частей к технике: Красная Звезда СЗТ-3,6А. Сошник 108.00.2580
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 108.00.4094 | Колпачок |
Загрузка ...
|
|
| 2 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | 16 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | С16.01.019ГОСТ11371-78 | Шайба |
Загрузка ...
|
|
| 5 | Н-105.08.020 | Диск (479163650905) |
Загрузка ...
|
|
| 6 | Н-105.08.601 | Втулка (479163653206) |
Загрузка ...
|
|
| 7 | Н-105.08.001 | Кольцо (479163651309) |
Загрузка ...
|
|
| 8 | Н-105.08.402 | Колпачок (479163651705) |
Загрузка ...
|
|
| 9 | Н-105.08.002 | Кольцо (479163651408) |
Загрузка ...
|
|
| 10 | Н-105.01.403 | Шайба |
Загрузка ...
|
|
| 11 | Н-105.07.406 | Направитель (479163644504) |
Загрузка ...
|
|
| 12 | М16LН-7Н.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 13 | 3,2х1 8.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 14 | 108.00.2590 | Корпус |
Загрузка ...
|
|
| 15 | Н-105.08.412 | Счищалка (479163652604) |
Загрузка ...
|
|
| 16 | Н-105.08.412-01 | Счищалка (479163653701) |
Загрузка ...
|
|
| 17 | Н-105.08.603 | Пружина (479163652010) |
Загрузка ...
|
|
| 18 | 4х50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | 6х18.01.10 ГОСТ 10299-80 | Заклепка |
Загрузка ...
|
|
| 20 | Н-105.08.411 | Крышка (479163652505) |
Загрузка ...
|
|
| 21 | 180503 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 22 | Н-105.08.409 | Прокладка (479163652206) |
Загрузка ...
|
|
| 23 | Н-105.08.415 | Диск (479163653008) |
Загрузка ...
|
|
| 24 | Н-105.08.408 | Упор (479163652307) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
