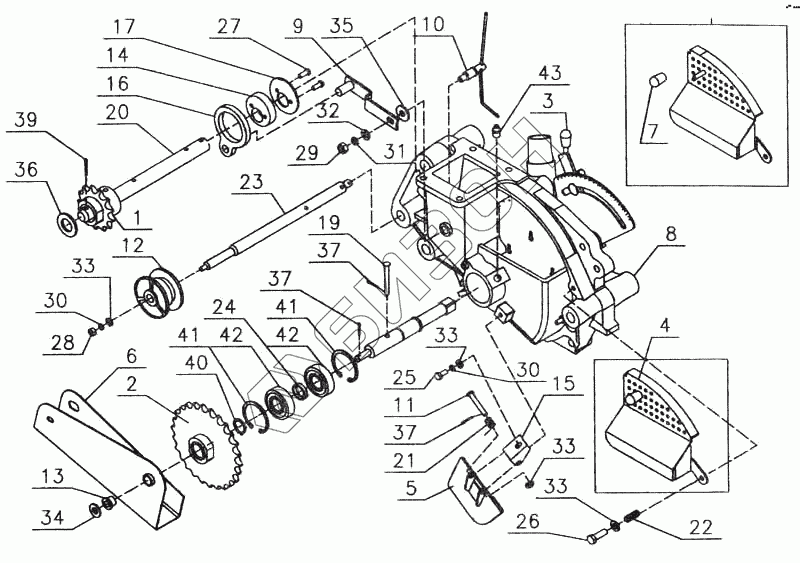

Графический каталог запасных частей к технике: Красная Звезда УПС-12. Аппарат высевающий 509.046.1390
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
33
34
35
36
37
37
37
39
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 509.046.1280А | Звездочка |
Загрузка ...
|
|
| 2 | 509.046.1280А-01 | Звездочка |
Загрузка ...
|
|
| 3 | 509046.1310 | Ручка |
Загрузка ...
|
|
| 4 | 509.046.1320 | Крышка |
Загрузка ...
|
|
| 5 | 509.046.1400А | Заслонка |
Загрузка ...
|
|
| 6 | 509.046.2780 | Щиток |
Загрузка ...
|
|
| 7 | СКПА 00.014 | Наконечник |
Загрузка ...
|
|
| 8 | 509.046.3010 | Корпус |
Загрузка ...
|
|
| 9 | 509.046.3080 | Рычаг |
Загрузка ...
|
|
| 10 | 509.046.3090 | Ворошилка |
Загрузка ...
|
|
| 11 | С4.610-06 | Штырь |
Загрузка ...
|
|
| 12 | СУПА 00.016 | Ролик |
Загрузка ...
|
|
| 13 | 509.046.033 | Втулка |
Загрузка ...
|
|
| 14 | 509.046.107А | Эксцентрик |
Загрузка ...
|
|
| 15 | 509.046.4006 | Кронштейн |
Загрузка ...
|
|
| 16 | 509.046.4247А | Шатун |
Загрузка ...
|
|
| 17 | 509.046.4248 | Шайба |
Загрузка ...
|
|
| 18 | 509.046.668А | Вал |
Загрузка ...
|
|
| 19 | 509.046.678 | Штырь |
Загрузка ...
|
|
| 20 | 509.046.683 | Ось |
Загрузка ...
|
|
| 21 | 509.046.685 | Пружина |
Загрузка ...
|
|
| 22 | 509.046.686 | Пружина |
Загрузка ...
|
|
| 23 | 509.046.6111 | Ось |
Загрузка ...
|
|
| 24 | 509.046.899 | Кольцо |
Загрузка ...
|
|
| 25 | Болты М6-6gх14.58.019 ГОСТ 7798-70 | Болты М6-6gх14.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | Болты М6-6gх30.58.019 ГОСТ 7798-70 | Болты М6-6gх30.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | Винты В.М5-6qх20 58.019 ГОСТ 17473-80 | Винты В.М5-6qх20 58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 28 | Гайки М6-6Н.6.019 ГОСТ 5915-70 | Гайки М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | Гайки М8-6Н.6.019 ГОСТ 5915-70 | Гайки М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | Шайбы 6 65Г 019 ГОСТ 6402-70 | Шайбы 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Шайбы 8 65Г 019 ГОСТ 6402-70 | Шайбы 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайбы С 8.01.10.019 ГОСТ 6958-78 | Шайбы С 8.01.10.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 33 | Шайбы С 6.01 10019 ГОСТ11371-78 | Шайбы С 6.01 10019 ГОСТ11371-78 |
Загрузка ...
|
|
| 34 | Шайбы С 10.01.10.019 ГОСТ11371-78 | Шайбы С 10.01.10.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 35 | Шайбы С 12.01.10.019 ГОСТ 11371-78 | Шайбы С 12.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 36 | Шайбы С 20.01.10 019 ГОСТ 11371-78 | Шайбы С 20.01.10 019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | Шплинты 2,5х14.019 ГОСТ 397-79 | Шплинты 2,5х14.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | Шплинты 5 Х 28.019 ГОСТ 397-79 | Шплинты 5 Х 28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 39 | Кольцо В20 ГОСТ 13942-86 | Кольцо В20 ГОСТ 13942-86 |
Загрузка ...
|
|
| 40 | Кольцо В47 ГОСТ 13942-86 | Кольцо В47 ГОСТ 13942-86 |
Загрузка ...
|
|
| 41 | Подшипник 160204 ГОСТ 8882-75 | Подшипник 160204 ГОСТ 8882-75 |
Загрузка ...
|
|
| 42 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | Масленка 1.2 Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
