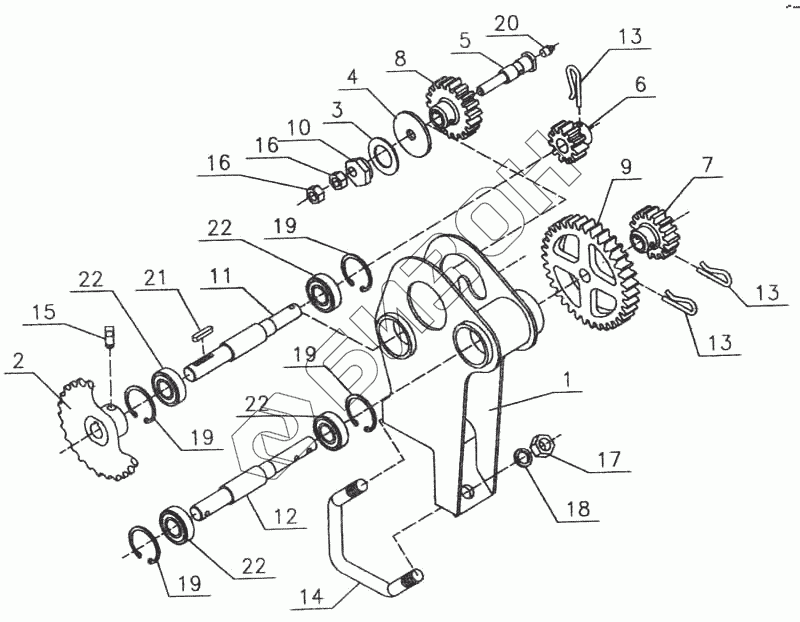

Графический каталог запасных частей к технике: Красная Звезда УПС-12. Механизм передач 509.046.2320
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
19
19
19
20
21
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 509.046.2310-01 | 509.046.2310-01 | Кронштейн |
Загрузка ...
|
|
| 1 | 509.046.2310 | Кронштейн |
Загрузка ...
|
|
| 2 | ЗТЗУ 00.120-04 | Звездочка |
Загрузка ...
|
|
| 3 | С80.407-05 | Шайба |
Загрузка ...
|
|
| 4 | 509.046.4243 | Шайба |
Загрузка ...
|
|
| 5 | АТТ 00.665 | Ось |
Загрузка ...
|
|
| 6 | КЛТ02.104 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | КЛТ 02.104-02 | Колесо зубчатое |
Загрузка ...
|
|
| 8 | КПТ 02.104-04 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | КЛТ 02.105 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | ССГ 00.679 | Эксцентрик |
Загрузка ...
|
|
| 11 | 509.046.6051 | Вал |
Загрузка ...
|
|
| 12 | 509.046.6052 | Вал |
Загрузка ...
|
|
| 13 | 509.046.6053 | Шплинт пружинный |
Загрузка ...
|
|
| 14 | 509.046.6071 | Скоба |
Загрузка ...
|
|
| 15 | Винт В.М10-6gх20.33Н.019 ГОСТ 148-84 | Винт В.М10-6gх20.33Н.019 ГОСТ 148-84 |
Загрузка ...
|
|
| 16 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Кольцо В47 ГОСТ 13943-86 | Кольцо В47 ГОСТ 13943-86 |
Загрузка ...
|
|
| 20 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | Масленка 1.2 Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 21 | Шпонка 6х6х32 ГОСТ 23360-70 | Шпонка 6х6х32 ГОСТ 23360-70 |
Загрузка ...
|
|
| 22 | Подшипник 180204 ГОСТ 8882-75 | Подшипник 180204 ГОСТ 8882-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
