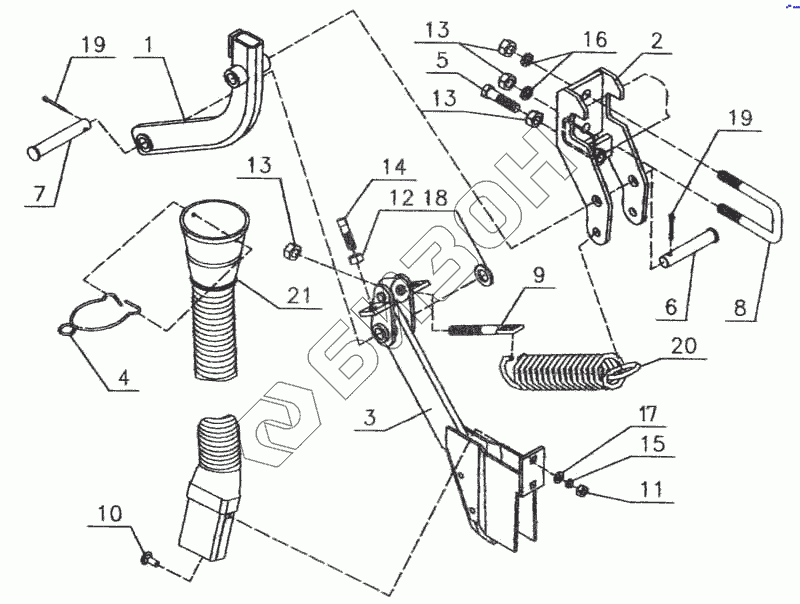

Графический каталог запасных частей к технике: Красная Звезда УПС-12. Сошник туковый 509.046.209
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 509.046.2060 | Кронштейн |
Загрузка ...
|
|
| 2 | 509.046.2070 | Кронштейн |
Загрузка ...
|
|
| 3 | 509.046.2080 | Сошник туковый |
Загрузка ...
|
|
| 4 | СТЯ 01.607 | Скоба |
Загрузка ...
|
|
| 5 | 509.046.6023-01 | Болт |
Загрузка ...
|
|
| 6 | 509.046.6024-01 | Штырь |
Загрузка ...
|
|
| 7 | 509.046.6024-02 | Штырь |
Загрузка ...
|
|
| 8 | 509.046.6028 | Скоба |
Загрузка ...
|
|
| 9 | ССГ 00.647 | Винт |
Загрузка ...
|
|
| 10 | Болт М8х20.58.019 ГОСТ 7802-81 | Болт М8х20.58.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 11 | Гайки М8-6Н.6.019 ГОСТ 5915-70 | Гайки М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Винт ВМ10-6gх35.58.019 ГОСТ 1485-84 | Винт ВМ10-6gх35.58.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 15 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба С8.01.10.019 ГОСТ 11371-76 | Шайба С8.01.10.019 ГОСТ 11371-76 |
Загрузка ...
|
|
| 18 | Шайба С16Х2.01.10.019 ГОСТ 11371-76 | Шайба С16Х2.01.10.019 ГОСТ 11371-76 |
Загрузка ...
|
|
| 19 | Шплинты 5х28.019 ГОСТ 397-79 | Шплинты 5х28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 20 | 552.7.010 | Пружина |
Загрузка ...
|
|
| 21 | Н 042.13.000 | Тукопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
