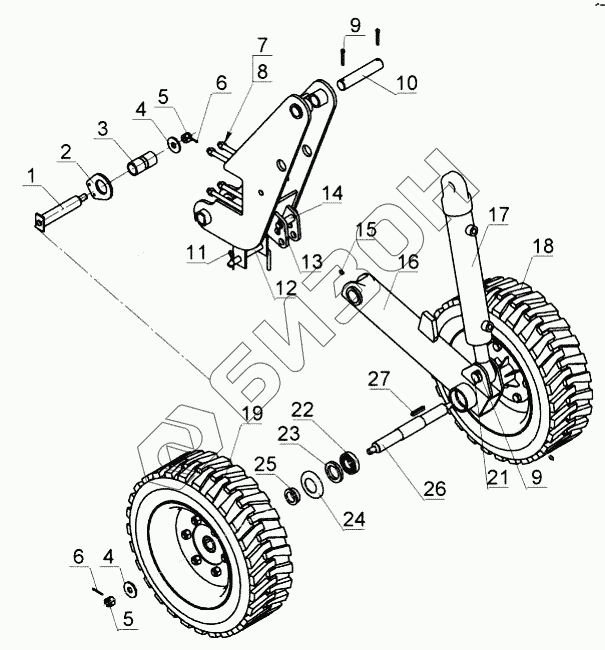

Графический каталог запасных частей к технике: Красная Звезда Вега-6 (8). Колесо СУС 00.4960
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СУС00.4950 | Штырь |
Загрузка ...
|
|
| 2 | СУС00.4337 | Кронштейн |
Загрузка ...
|
|
| 3 | СУС00.8067 | Втулка |
Загрузка ...
|
|
| 4 | 509.046.4075 | Шайба |
Загрузка ...
|
|
| 5 | ГайкаМ20-6Н.6.019 | Гайка М20-6Н.6.019 |
Загрузка ...
|
|
| 6 | Шплинт4х40.019 | Шплинт 4х40.019 |
Загрузка ...
|
|
| 7 | БолтМ16-6gх240.88.019 | Болт М16-6gх240.88.019 |
Загрузка ...
|
|
| 8 | ГайкаISO7042-М16-8 | Гайка М16-8 |
Загрузка ...
|
|
| 9 | Шплинт8х50.019 | Шплинт 8х50.019 |
Загрузка ...
|
|
| 10 | СУС00.675 | Ось |
Загрузка ...
|
|
| 11 | С54.602-01 | Шплинт пружинный (477310267808) |
Загрузка ...
|
|
| 12 | СУС00.2480 | Ручка |
Загрузка ...
|
|
| 13 | Шплинт6,3х45.019 | Шплинт 6,3х45.019 |
Загрузка ...
|
|
| 14 | Ось2-25h11х95.45.98Ц15хр | Ось 2-25h11х95.45.98Ц15хр |
Загрузка ...
|
|
| 15 | Масленка1.1-55х80-3 | Масленка 1.1-55х80-3 |
Загрузка ...
|
|
| 16 | СУС12.6360 | Тяга |
Загрузка ...
|
|
| 17 | МЦ80/50х400-4.22 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | СУС00.900 | Колесо |
Загрузка ...
|
|
| 19 | СУС00.900-01 | Колесо |
Загрузка ...
|
|
| 21 | СУС00.675-01 | Ось |
Загрузка ...
|
|
| 22 | 208 | Подшипник 208 |
Загрузка ...
|
|
| 23 | Манжета1.1-55-803 | Манжета 1.1-55-803 |
Загрузка ...
|
|
| 24 | Н130.02.408 | Колпачок |
Загрузка ...
|
|
| 25 | 509.046.6004 | Вал |
Загрузка ...
|
|
| 26 | СУС00.674 | Вал |
Загрузка ...
|
|
| 27 | 509.046.6097-02 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
