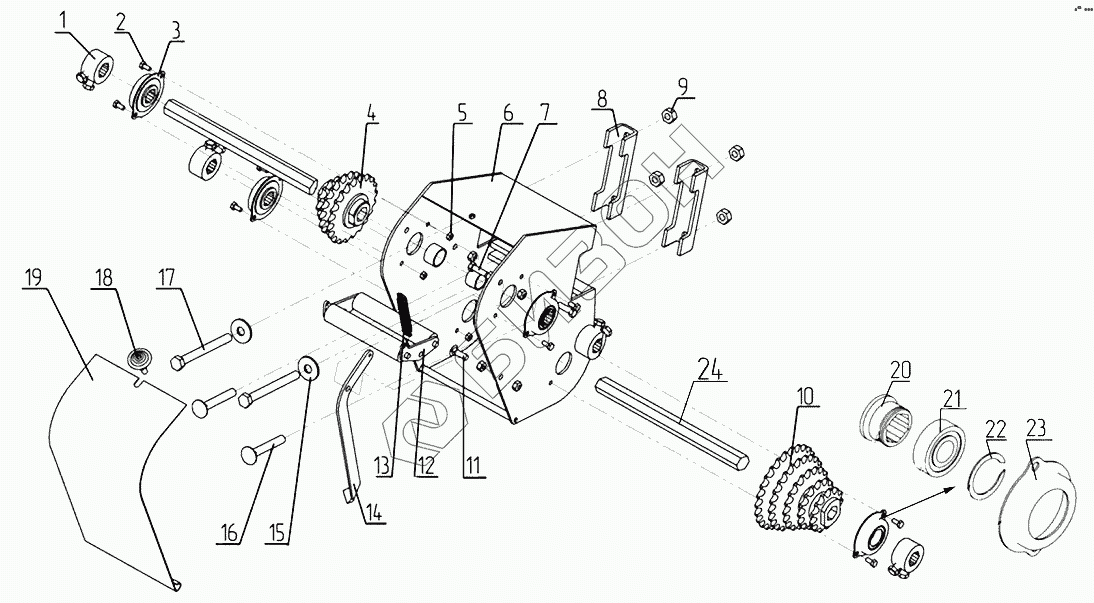

Графический каталог запасных частей к технике: Красная Звезда Веста-12. Механизм передач 509.046.6060
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 509.046.7060 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | БолтМ6-6gх18.66.019 | Болт М6-6gх18.66.019 |
Загрузка ...
|
|
| 3 | 509.046.5990 | Корпус |
Загрузка ...
|
|
| 4 | СУПА00.1240 | Блок |
Загрузка ...
|
|
| 5 | ГайкаМ6-8 | Гайка ISO 7042-М6-8 |
Загрузка ...
|
|
| 6 | 509.046.6070 | Корпус |
Загрузка ...
|
|
| 7 | БолтМ8-6gх25.88.019 | Болт М8-6gх25.88.019 |
Загрузка ...
|
|
| 8 | 509.046.4549 | Кронштейн |
Загрузка ...
|
|
| 9 | ГайкаМ12-8 | Гайка ISO 7042-М12-8 |
Загрузка ...
|
|
| 10 | СУПА00.1230 | Блок |
Загрузка ...
|
|
| 11 | БолтМ8-х25.88.019 | Болт М8-х25.88.019 |
Загрузка ...
|
|
| 12 | 509.046.6080 | Натяжник |
Загрузка ...
|
|
| 13 | 509.046.6425 | Пружина |
Загрузка ...
|
|
| 14 | 509.046.5088 | Рычаг |
Загрузка ...
|
|
| 15 | ШайбаC12.01.10.019 | Шайба C 12.01.10.019 |
Загрузка ...
|
|
| 16 | БолтМ12х80.88.019 | Болт М12х80.88.019 |
Загрузка ...
|
|
| 17 | БолтМ12-6gх120.88.019 | Болт М12-6gх120.88.019 |
Загрузка ...
|
|
| 18 | Н126.17.030-01 | Ручка |
Загрузка ...
|
|
| 19 | Крышка | Крышка |
Загрузка ...
|
|
| 20 | 509.046.6408 | Втулка |
Загрузка ...
|
|
| 21 | 180106 | Подшипник 180106 |
Загрузка ...
|
|
| 22 | А30 | Кольцо А30 |
Загрузка ...
|
|
| 23 | 509.046.4524 | Колпачок |
Загрузка ...
|
|
| 24 | 509.046.6431 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
