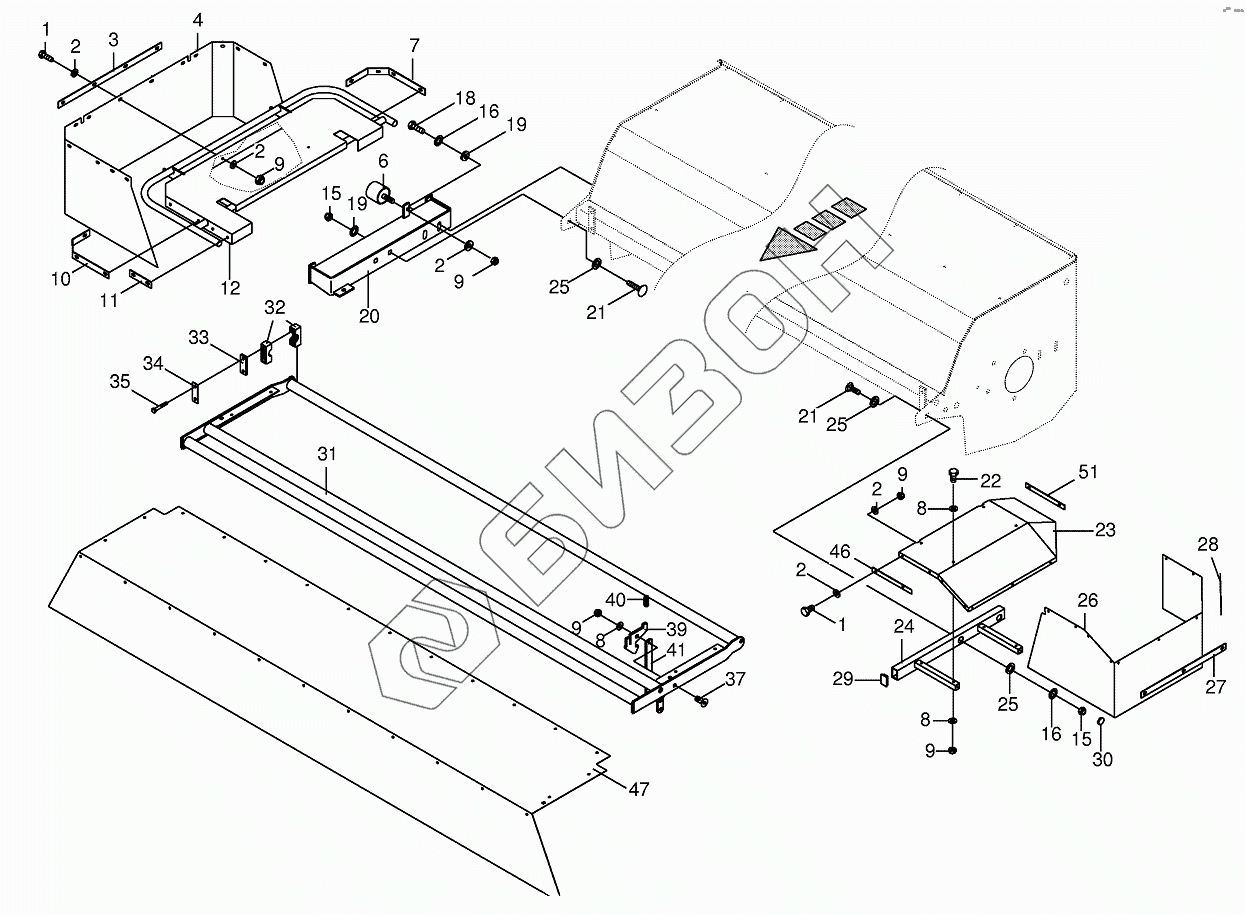

Графический каталог запасных частей к технике: KRONE 280CV-Q, 320CV-Q, 280CRI-Q. Guard
1
1
2
2
2
2
2
3
4
6
7
8
8
8
9
9
9
9
9
10
11
12
15
15
16
16
18
19
19
20
21
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
37
39
40
41
46
47
47
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 2 | 900005850 | Washer |
Загрузка ...
|
|
| 3 | 002553292 | Clamping strap |
Загрузка ...
|
|
| 4 | 002554514 | Plastic cloth-right |
Загрузка ...
|
|
| 6 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 7 | 002553303 | Clamping strap |
Загрузка ...
|
|
| 8 | 900005850 | Washer |
Загрузка ...
|
|
| 9 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 10 | 002553312 | Clamping strap |
Загрузка ...
|
|
| 11 | 200316100 | Clamping strap |
Загрузка ...
|
|
| 12 | 002553197 | Guard-right |
Загрузка ...
|
|
| 15 | 009087190 | Locknut |
Загрузка ...
|
|
| 16 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009103620 | Washer |
Загрузка ...
|
|
| 20 | 002553104 | Guard console-right |
Загрузка ...
|
|
| 21 | 009047080 | Coach bolt |
Загрузка ...
|
|
| 22 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002580901 | Guard plate-left |
Загрузка ...
|
|
| 24 | 002580881 | Guard support |
Загрузка ...
|
|
| 25 | 009105122 | Washer |
Загрузка ...
|
|
| 26 | 002580972 | Plastic cloth-left |
Загрузка ...
|
|
| 27 | 200316080 | Clamping strap |
Загрузка ...
|
|
| 28 | 002536711 | Clamping strap |
Загрузка ...
|
|
| 29 | 009250310 | Square plug |
Загрузка ...
|
|
| 30 | 009250170 | Sealing plug |
Загрузка ...
|
|
| 31 | 002536880 | Protecting frame |
Загрузка ...
|
|
| 31 | 002536890 | Protecting frame |
Загрузка ...
|
|
| 32 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 33 | 009251300 | Cover plate |
Загрузка ...
|
|
| 34 | 002508510 | Locking plate |
Загрузка ...
|
|
| 35 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009040270 | Countersunkscrew |
Загрузка ...
|
|
| 39 | 002563542 | Ratchet |
Загрузка ...
|
|
| 40 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 41 | 002507452 | Support |
Загрузка ...
|
|
| 46 | 002536721 | Clamping strap |
Загрузка ...
|
|
| 47 | 002536651 | Plastic cloth |
Загрузка ...
|
|
| 47 | 002536671 | Plastic cloth |
Загрузка ...
|
|
| 51 | 002554412 | Clamping strap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
