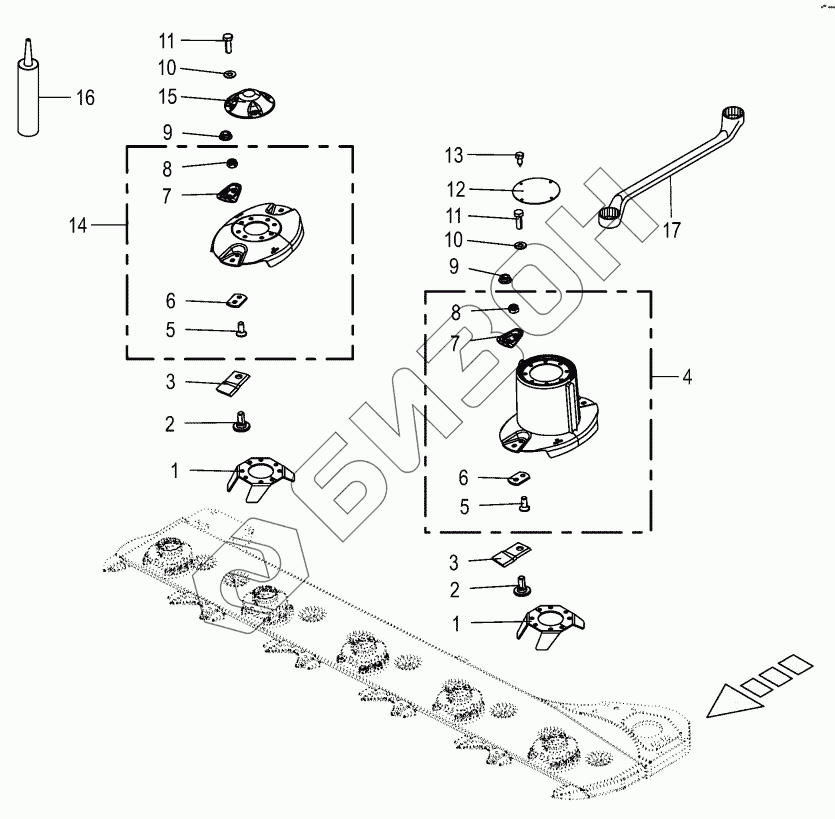

Графический каталог запасных частей к технике: KRONE ActiveMow R200. Blade fastening
/16.gif)
1
1
2
2
3
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200380930 | Blade protection |
Загрузка ...
|
|
| 2 | 002537440 | Knife screw |
Загрузка ...
|
|
| 3 | 001398883 | Knife-left |
Загрузка ...
|
|
| 3 | 001398883 | Knife-left |
Загрузка ...
|
|
| 3 | 001398893 | Knife-right |
Загрузка ...
|
|
| 3 | 001398893 | Knife-right |
Загрузка ...
|
|
| 4 | 200394160 | Mower drum (292) |
Загрузка ...
|
|
| 4 | 200394160 | Mower drum (292) |
Загрузка ...
|
|
| 4 | 200394610 | Mower drum (292) BS |
Загрузка ...
|
|
| 4 | 200394610 | Mower drum (292) BS |
Загрузка ...
|
|
| 5 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 002530423 | Knife support |
Загрузка ...
|
|
| 7 | 002537431 | Guard |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 12 | 001449433 | Cover |
Загрузка ...
|
|
| 12 | 001449433 | Cover |
Загрузка ...
|
|
| 13 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 14 | 200394140 | Cutting disc (292) |
Загрузка ...
|
|
| 14 | 200394140 | Cutting disc (292) |
Загрузка ...
|
|
| 14 | 200394150 | Cutting disc (320) - B |
Загрузка ...
|
|
| 14 | 200394590 | Cutting disc (292) BS |
Загрузка ...
|
|
| 14 | 200394590 | Cutting disc (292) BS |
Загрузка ...
|
|
| 14 | 200394600 | Cutting disc (320) BS - B |
Загрузка ...
|
|
| 15 | 002530470 | Cover |
Загрузка ...
|
|
| 16 | 002530470 | Cover |
Загрузка ...
|
|
| 16 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
|
| 17 | 009253032 | Spanner key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
