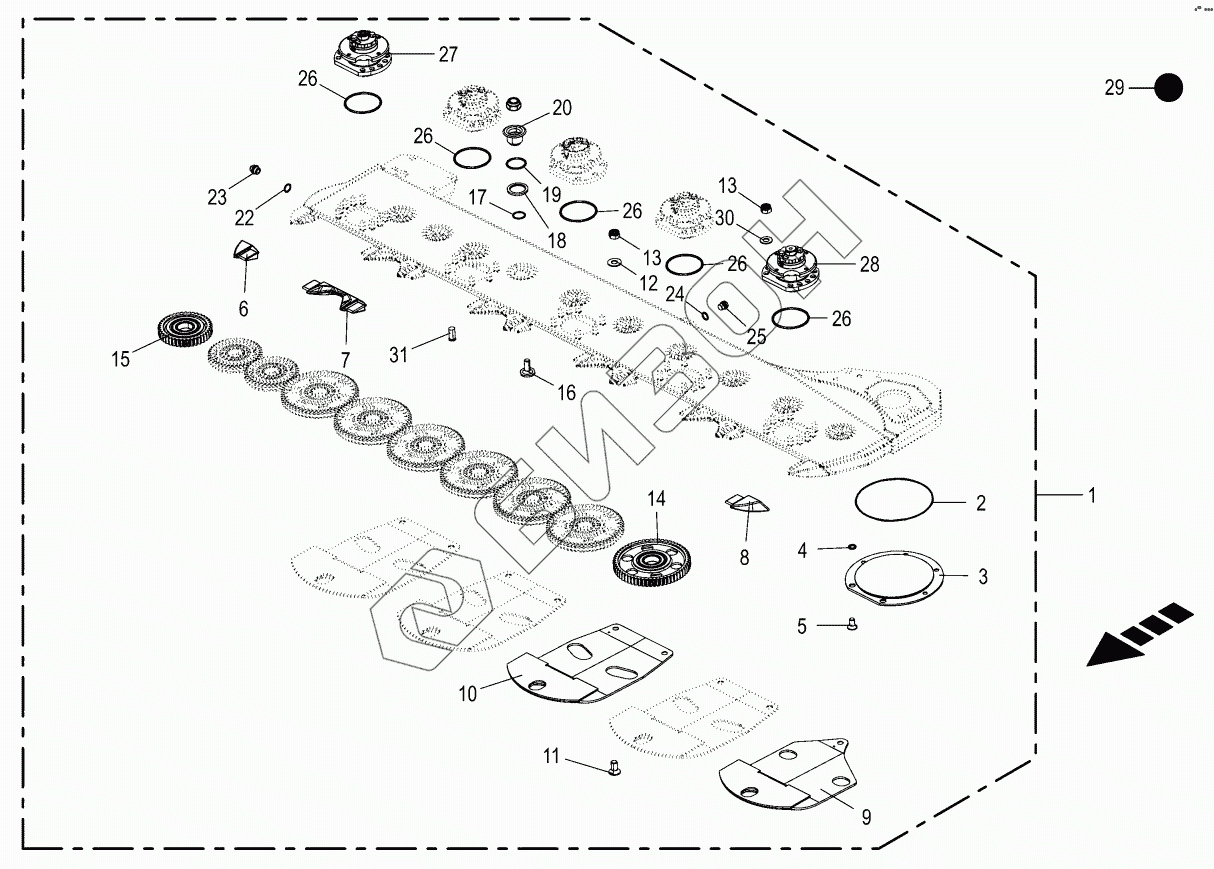

Графический каталог запасных частей к технике: KRONE ActiveMow R200. Cutter bar - SafeCut INSIDE
/17.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
22
23
24
25
26
26
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200394551 | Cutterbar cpl |
Загрузка ...
|
|
| 1 | 200394171 | Cutterbar cpl |
Загрузка ...
|
|
| 1 | 200394181 | Cutterbar cpl |
Загрузка ...
|
|
| 1 | 200394571 | Cutterbar cpl |
Загрузка ...
|
|
| 1 | 200394561 | Cutterbar cpl |
Загрузка ...
|
|
| 2 | 009375100 | O-ring |
Загрузка ...
|
|
| 3 | 202301710 | Cover cutter bar |
Загрузка ...
|
|
| 4 | 009370011 | O-ring |
Загрузка ...
|
|
| 5 | 009040443 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 202336290 | Lining outside rh. |
Загрузка ...
|
|
| 7 | 202336281 | Bumper edge skid |
Загрузка ...
|
|
| 8 | 202336300 | Lining outside lh. |
Загрузка ...
|
|
| 9 | 202336740 | Sliding skid left |
Загрузка ...
|
|
| 10 | 202336720 | Sliding skid centre |
Загрузка ...
|
|
| 11 | 009040622 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087010 | Locknut |
Загрузка ...
|
|
| 14 | 001391901 | Spur gear |
Загрузка ...
|
|
| 15 | 200377980 | Spur wheel |
Загрузка ...
|
|
| 16 | 001501233 | Coach bolt |
Загрузка ...
|
|
| 17 | 009375231 | O-ring |
Загрузка ...
|
|
| 18 | 001442385 | Washer |
Загрузка ...
|
|
| 19 | 009375110 | O-ring |
Загрузка ...
|
|
| 20 | 001450958 | Clamping piece |
Загрузка ...
|
|
| 21 | 009096052 | Self-locking nut |
Загрузка ...
|
|
| 22 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 23 | 270089720 | Air bleed valve |
Загрузка ...
|
|
| 24 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 25 | 009060071 | Screw plug |
Загрузка ...
|
|
| 26 | 009375760 | O-ring |
Загрузка ...
|
|
| 27 | 200377842 | Bearing housing assembled left |
Загрузка ...
|
|
| 28 | 200377822 | Bearing housing assembl. Right |
Загрузка ...
|
|
| 29 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 30 | 900001230 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009064040 | Weld. pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
