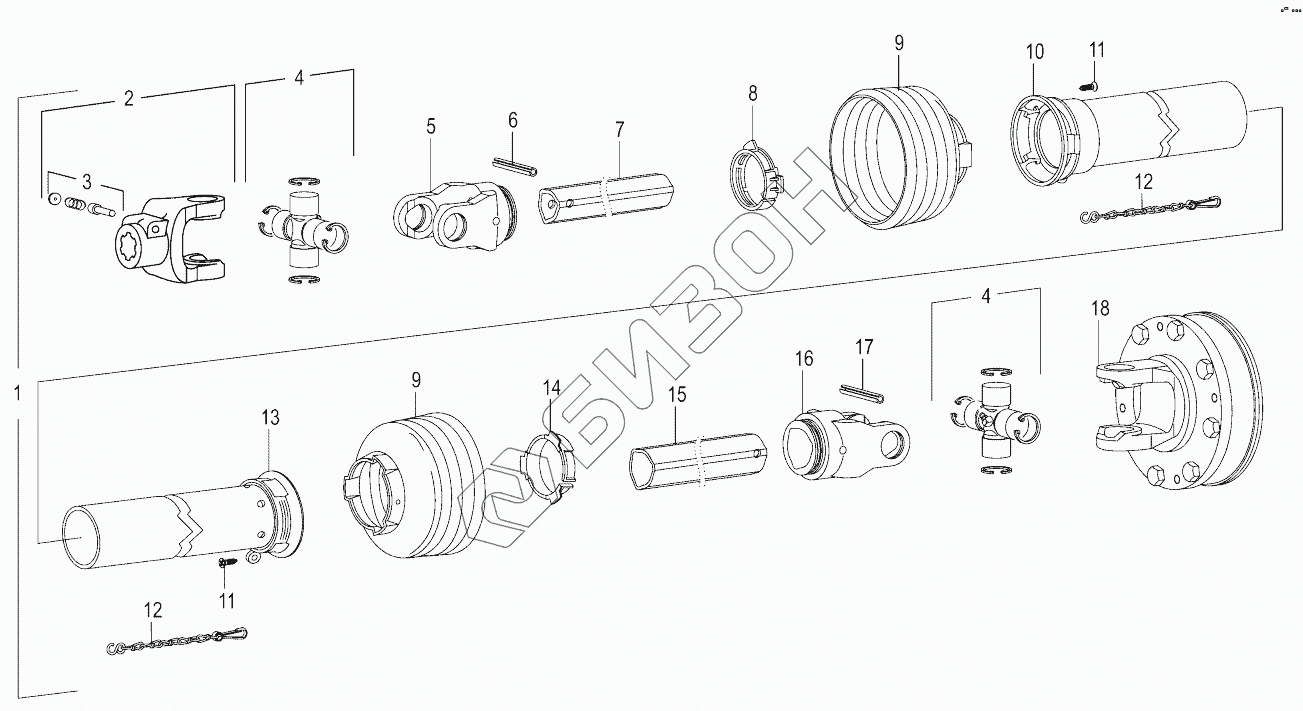

Графический каталог запасных частей к технике: KRONE ActiveMow R240. Pto drive shaft
/28.gif)
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270137780 | Universal shaft cpl |
Загрузка ...
|
|
| 2 | 009563920 | Outer yoke |
Загрузка ...
|
|
| 3 | 009561110 | Locking pin with spring |
Загрузка ...
|
|
| 4 | 270013390 | Cross assy |
Загрузка ...
|
|
| 5 | 009561020 | Inner yoke for female tube |
Загрузка ...
|
|
| 6 | 009127202 | Roll pin |
Загрузка ...
|
|
| 7 | 009562731 | Profile tube-outside |
Загрузка ...
|
|
| 8 | 270132090 | Laufring aussen Gr.105 Global |
Загрузка ...
|
|
| 9 | 270132070 | Schutztrichter |
Загрузка ...
|
|
| 10 | 270132180 | Schutzrohr |
Загрузка ...
|
|
| 11 | 009554530 | Screw |
Загрузка ...
|
|
| 12 | 009554580 | Chain |
Загрузка ...
|
|
| 13 | 270132190 | Schutzrohr |
Загрузка ...
|
|
| 14 | 270132100 | Laufring innen Gr. 105 Global |
Загрузка ...
|
|
| 15 | 270132050 | Profilrohr innen Gr. 105 geh. 1000 |
Загрузка ...
|
|
| 16 | 009561050 | Inner yoke for male tube |
Загрузка ...
|
|
| 17 | 009127182 | Roll pin |
Загрузка ...
|
|
| 18 | 270157400 | Friction clutch |
Загрузка ...
|
|
| 18 | 009562780 | Locking pin with spring |
Загрузка ...
|
|
| 18 | 270067600 | Sliding ring |
Загрузка ...
|
|
| 18 | 009561621 | Friction disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
