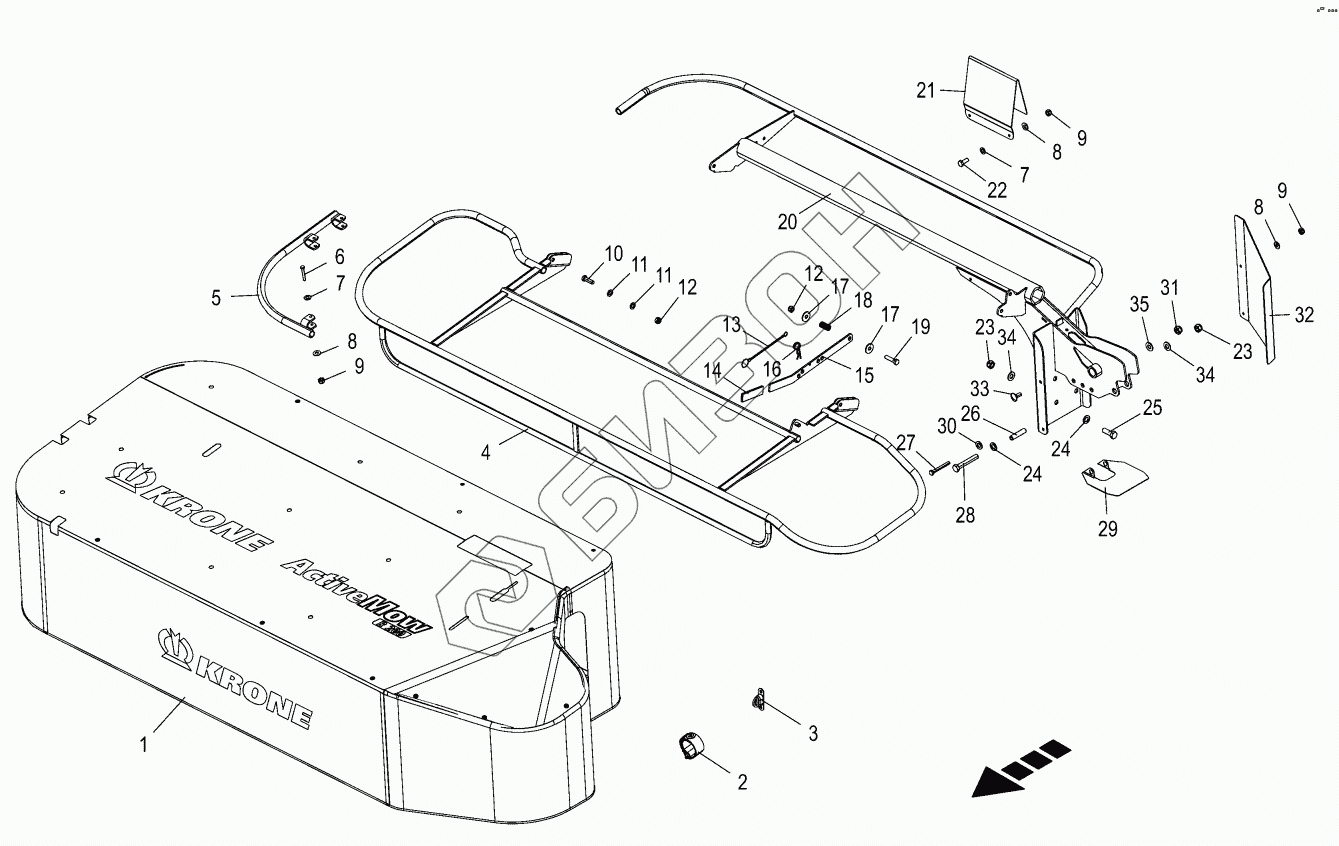

Графический каталог запасных частей к технике: KRONE ActiveMow R280. Guard
/10.gif)
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200390274 | 200390274 | Guard cloth |
Загрузка ...
|
|
| 200390164 | 200390164 | Guard cloth |
Загрузка ...
|
|
| 200381304 | 200381304 | Guard cloth |
Загрузка ...
|
|
| 200380671 | 200380671 | Protective frame front |
Загрузка ...
|
|
| 200381001 | 200381001 | Protective frame front |
Загрузка ...
|
|
| 200381031 | 200381031 | Protective frame front |
Загрузка ...
|
|
| 1 | 200381354 | Guard cloth |
Загрузка ...
|
|
| 2 | 270050790 | Belt |
Загрузка ...
|
|
| 3 | 270050780 | Screw lock with fastening material |
Загрузка ...
|
|
| 4 | 200380791 | Protective frame front |
Загрузка ...
|
|
| 5 | 200327040 | Tube bow |
Загрузка ...
|
|
| 6 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009105061 | Washer |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 009226512 | Chain |
Загрузка ...
|
|
| 14 | 009250160 | Handle |
Загрузка ...
|
|
| 15 | 200395350 | Adjusting lever |
Загрузка ...
|
|
| 16 | 009171041 | Spring clip |
Загрузка ...
|
|
| 17 | 009106090 | Washer |
Загрузка ...
|
|
| 18 | 002701601 | Pressure spring |
Загрузка ...
|
|
| 19 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 20 | 202315840 | Protective frame rear |
Загрузка ...
|
|
| 20 | 202315880 | Protective frame rear |
Загрузка ...
|
|
| 20 | 202315940 | Protective frame rear |
Загрузка ...
|
|
| 20 | 202308910 | Protective frame rear |
Загрузка ...
|
|
| 21 | 200379971 | Decal picture holder |
Загрузка ...
|
|
| 22 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009087190 | Locknut |
Загрузка ...
|
|
| 24 | 009103031 | Washer |
Загрузка ...
|
|
| 25 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 26 | 900002600 | Roll pin |
Загрузка ...
|
|
| 27 | 900005750 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 29 | 200380040 | Guard plate top |
Загрузка ...
|
|
| 30 | 009104140 | Washer |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
|
| 32 | 200385452 | Guard sheet inside |
Загрузка ...
|
|
| 33 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 34 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 35 | 009099091 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
