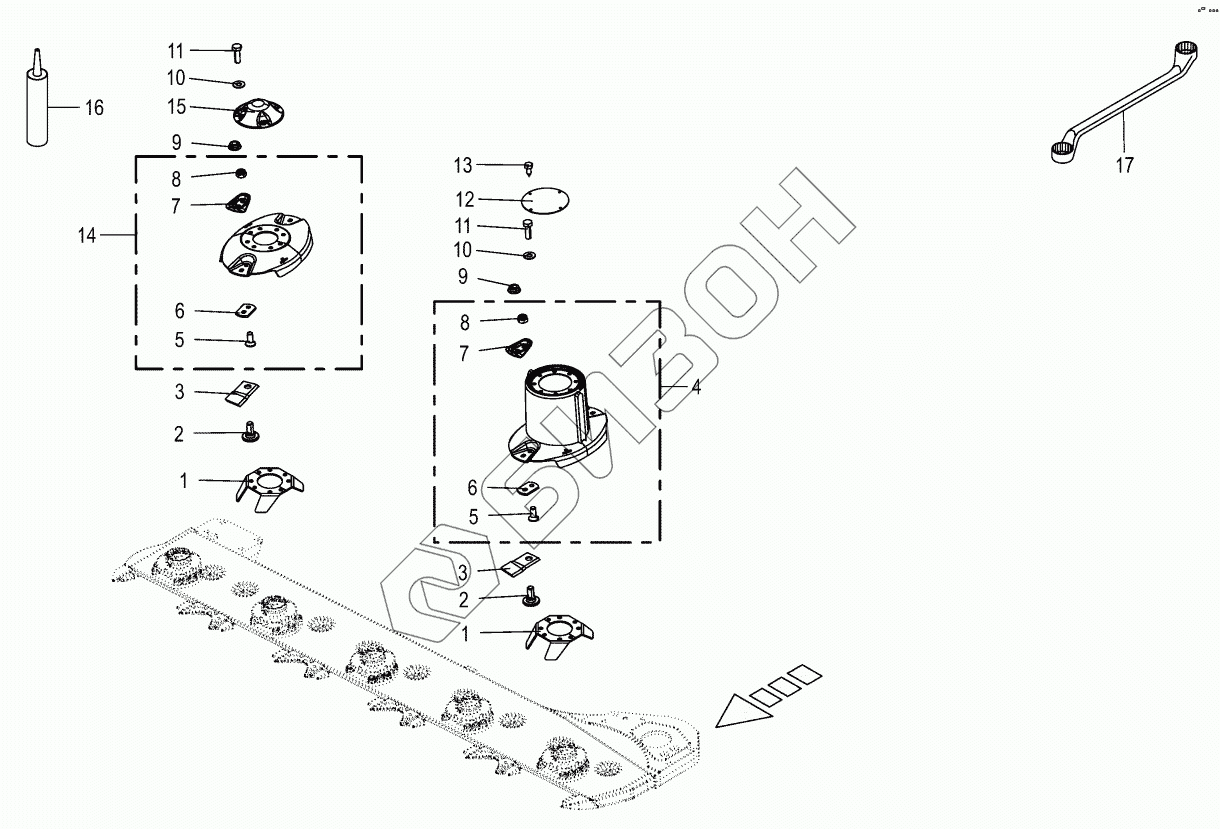

Графический каталог запасных частей к технике: KRONE ActiveMow R280. Blade quick coupler
/17.gif)
1
1
2
2
3
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 001449433 | 001449433 | Cover |
Загрузка ...
|
|
| 200380940 | 200380940 | Protection for blade screw MD |
Загрузка ...
|
|
| 1 | 200375140 | Blade carrier (292) |
Загрузка ...
|
|
| 1 | 200375140 | Blade carrier (292) |
Загрузка ...
|
|
| 1 | 200375150 | Blade carrier (320) - B |
Загрузка ...
|
|
| 2 | 002537450 | Mower pin |
Загрузка ...
|
|
| 3 | 001398884 | Blade lh |
Загрузка ...
|
|
| 3 | 001398884 | Blade lh |
Загрузка ...
|
|
| 3 | 001398894 | Blade rh |
Загрузка ...
|
|
| 3 | 001398894 | Blade rh |
Загрузка ...
|
|
| 4 | 200394160 | Mower drum (292) |
Загрузка ...
|
|
| 4 | 200394160 | Mower drum (292) |
Загрузка ...
|
|
| 4 | 200394611 | Mower drum HD (292) coated |
Загрузка ...
|
|
| 4 | 200394611 | Mower drum HD (292) coated |
Загрузка ...
|
|
| 5 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 002530423 | Knife support |
Загрузка ...
|
|
| 7 | 002537431 | Guard |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 12 | 001449433 | Cover |
Загрузка ...
|
|
| 13 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 14 | 200394140 | Cutting disc (292) |
Загрузка ...
|
|
| 14 | 200394140 | Cutting disc (292) |
Загрузка ...
|
|
| 14 | 200394150 | Cutting disc (320) - B |
Загрузка ...
|
|
| 14 | 200394591 | Cutting disc (292) coated |
Загрузка ...
|
|
| 14 | 200394591 | Cutting disc (292) coated |
Загрузка ...
|
|
| 14 | 200394601 | Cutting disc (320) coated - B |
Загрузка ...
|
|
| 15 | 002530470 | Cover |
Загрузка ...
|
|
| 15 | 002530470 | Cover |
Загрузка ...
|
|
| 16 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
|
| 17 | 200381522 | blade key AM R |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
