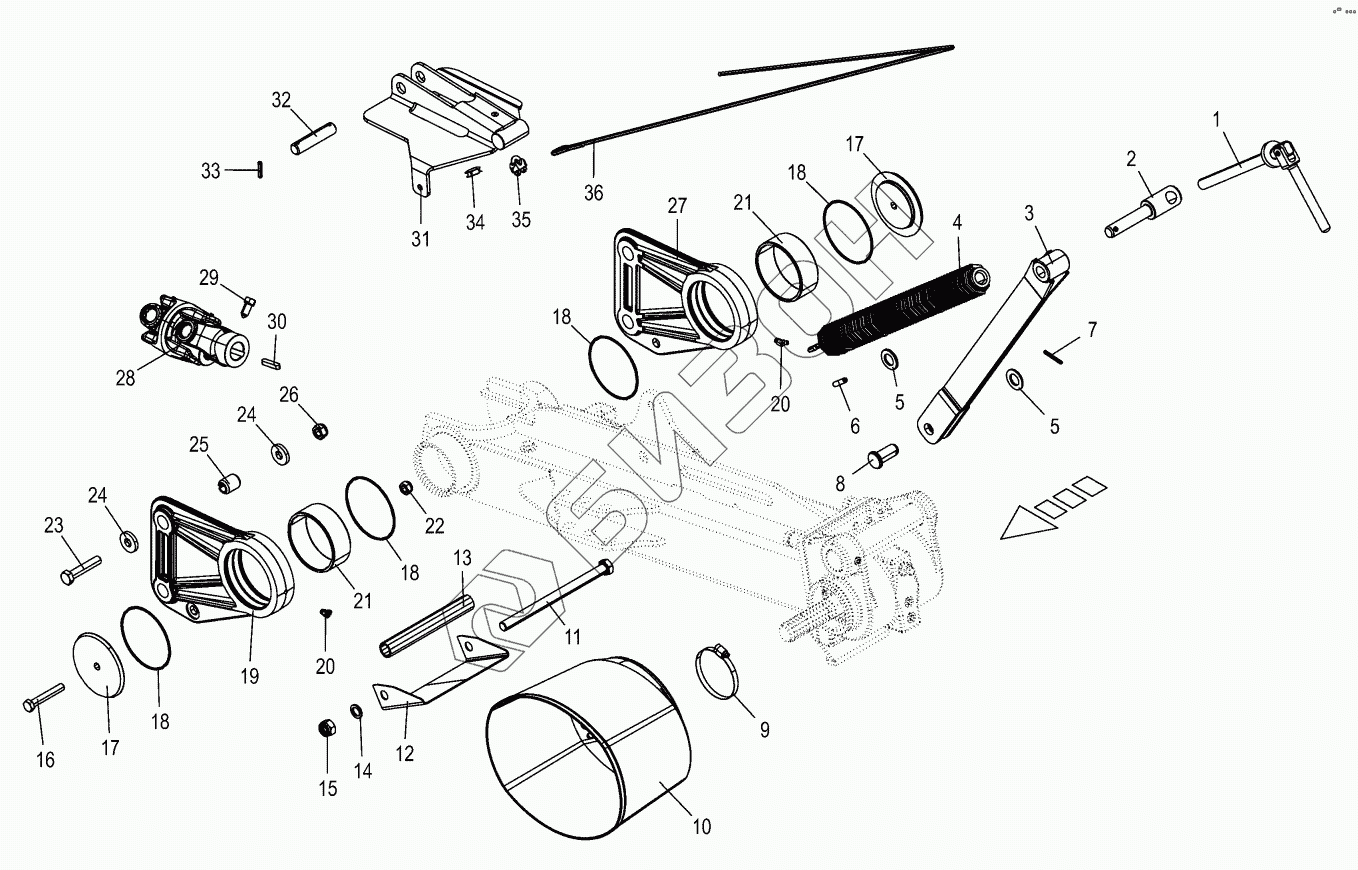

Графический каталог запасных частей к технике: KRONE ActiveMow R360. Mounting parts - supporting beam
/3.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001431584 | Spindle |
Загрузка ...
|
|
| 2 | 200389230 | Bolt carrying bar spring |
Загрузка ...
|
|
| 3 | 200385350 | Guide rail |
Загрузка ...
|
|
| 4 | 001430701 | Tension spring |
Загрузка ...
|
|
| 5 | 009105122 | Washer |
Загрузка ...
|
|
| 6 | 009126732 | Roll pin |
Загрузка ...
|
|
| 7 | 009126162 | Roll pin |
Загрузка ...
|
|
| 8 | 009160821 | Pin |
Загрузка ...
|
|
| 9 | 009240070 | Tube clip |
Загрузка ...
|
|
| 10 | 200429000 | Protecting cup |
Загрузка ...
|
|
| 11 | 009011551 | Hex head bolt |
Загрузка ...
|
|
| 12 | 200380310 | Guard plate bottom |
Загрузка ...
|
|
| 13 | 200381260 | Spacer tube |
Загрузка ...
|
|
| 14 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009087190 | Locknut |
Загрузка ...
|
|
| 16 | 009014550 | Hex head bolt |
Загрузка ...
|
|
| 17 | 001396962 | Securing circular blank |
Загрузка ...
|
|
| 18 | 009375770 | O-ring |
Загрузка ...
|
|
| 19 | 200381220 | Hinge link front w clamp.sleeve+O-ring |
Загрузка ...
|
|
| 20 | 009191060 | Grease niple |
Загрузка ...
|
|
| 21 | 200393730 | Bearing bushing |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 009011621 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009103630 | Washer |
Загрузка ...
|
|
| 25 | 009129683 | Roll pin |
Загрузка ...
|
|
| 26 | 009087140 | Locknut |
Загрузка ...
|
|
| 27 | 200381230 | Hinge link rear w clamp.sleeve+O-ring |
Загрузка ...
|
|
| 28 | 270121660 | Double joint cpl. DG |
Загрузка ...
|
|
| 29 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009150781 | Fit-in key |
Загрузка ...
|
|
| 31 | 200380850 | Detent |
Загрузка ...
|
|
| 32 | 200380280 | Bolt |
Загрузка ...
|
|
| 33 | 009126412 | Roll pin |
Загрузка ...
|
|
| 34 | 009175060 | Grommet thimble |
Загрузка ...
|
|
| 35 | 009176031 | Wire rope clamp |
Загрузка ...
|
|
| 36 | 001444152 | Plastic cable |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
