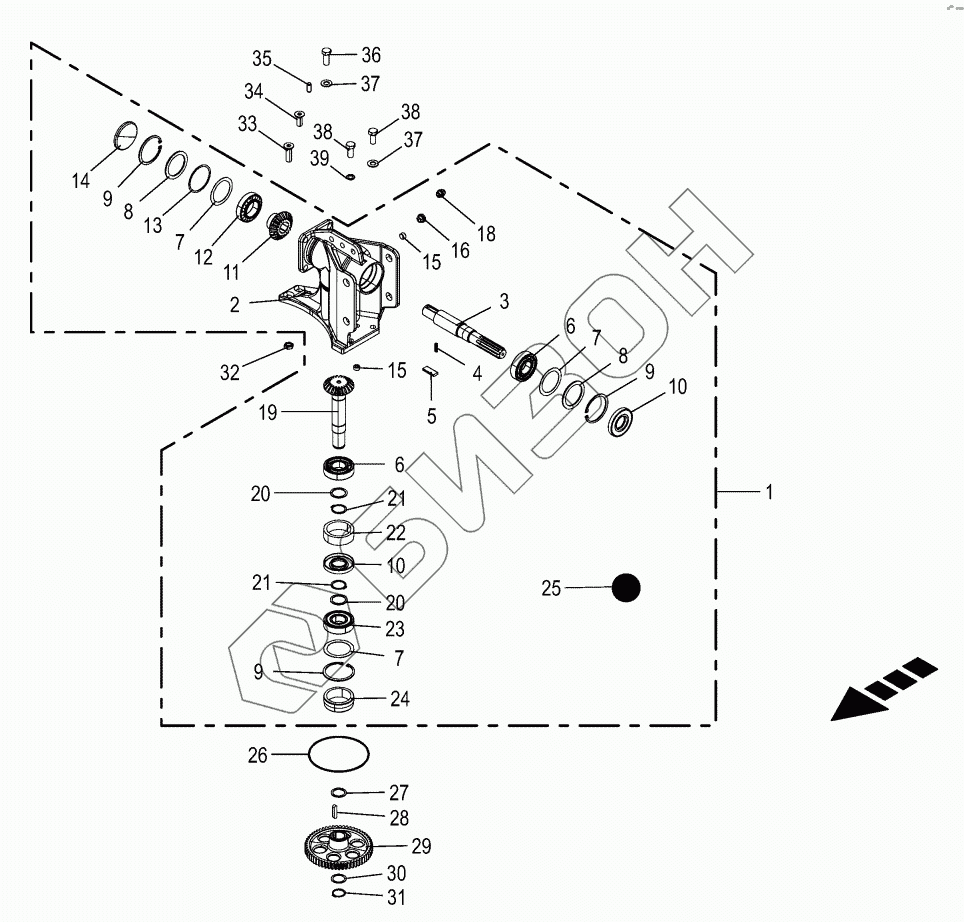

Графический каталог запасных частей к технике: KRONE ActiveMow R360. Main gearbox
/13.gif)
1
2
3
4
5
6
6
7
7
7
7
7
8
8
9
9
9
10
10
11
12
13
14
15
15
16
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202304610 | Cutterbar gearbox assem. With freewheel |
Загрузка ...
|
|
| 2 | 202304570 | Gearbox housing |
Загрузка ...
|
|
| 3 | 200378750 | Drive shaft with freewheel |
Загрузка ...
|
|
| 4 | 200316180 | Pressure spring |
Загрузка ...
|
|
| 5 | 200360600 | Freewheel ratchet |
Загрузка ...
|
|
| 6 | 009301680 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 009109740 | Shim ring |
Загрузка ...
|
|
| 7 | 009109730 | Shim ring |
Загрузка ...
|
|
| 7 | 009109720 | Shim ring |
Загрузка ...
|
|
| 7 | 009109700 | Shim ring |
Загрузка ...
|
|
| 8 | 009107440 | Supporting disc |
Загрузка ...
|
|
| 9 | 009116800 | Circlip |
Загрузка ...
|
|
| 10 | 009363651 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 11 | 200378760 | Bevel gear M=4,5 Z=20 90deg |
Загрузка ...
|
|
| 12 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 13 | 009109470 | Shim ring |
Загрузка ...
|
|
| 14 | 009252002 | Sealing cap |
Загрузка ...
|
|
| 15 | 009060401 | Screw plug |
Загрузка ...
|
|
| 16 | 009198230 | Oil sight glass |
Загрузка ...
|
|
| 18 | 270089720 | Air bleed valve |
Загрузка ...
|
|
| 19 | 202300840 | Bevel pinion shaft |
Загрузка ...
|
|
| 20 | 009108880 | Shim ring |
Загрузка ...
|
|
| 20 | 009108910 | Shim ring |
Загрузка ...
|
|
| 20 | 009108890 | Shim ring |
Загрузка ...
|
|
| 20 | 009108850 | Shim ring |
Загрузка ...
|
|
| 20 | 009108900 | Shim ring |
Загрузка ...
|
|
| 21 | 009115450 | Circlip |
Загрузка ...
|
|
| 22 | 001502560 | Spacer bushing |
Загрузка ...
|
|
| 23 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 24 | 001393061 | Centring ring |
Загрузка ...
|
|
| 25 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 26 | 009375950 | O-ring |
Загрузка ...
|
|
| 27 | 009111361 | Shim ring |
Загрузка ...
|
|
| 28 | 009151241 | Fit-in key |
Загрузка ...
|
|
| 29 | 001443397 | Spur gear |
Загрузка ...
|
|
| 30 | 009111340 | Shim ring |
Загрузка ...
|
|
| 31 | 009115410 | Circlip |
Загрузка ...
|
|
| 32 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 33 | 009040952 | Countersunkscrew |
Загрузка ...
|
|
| 34 | 009040192 | Countersunkscrew |
Загрузка ...
|
|
| 35 | 009157801 | Cyl. pin |
Загрузка ...
|
|
| 36 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009099041 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
