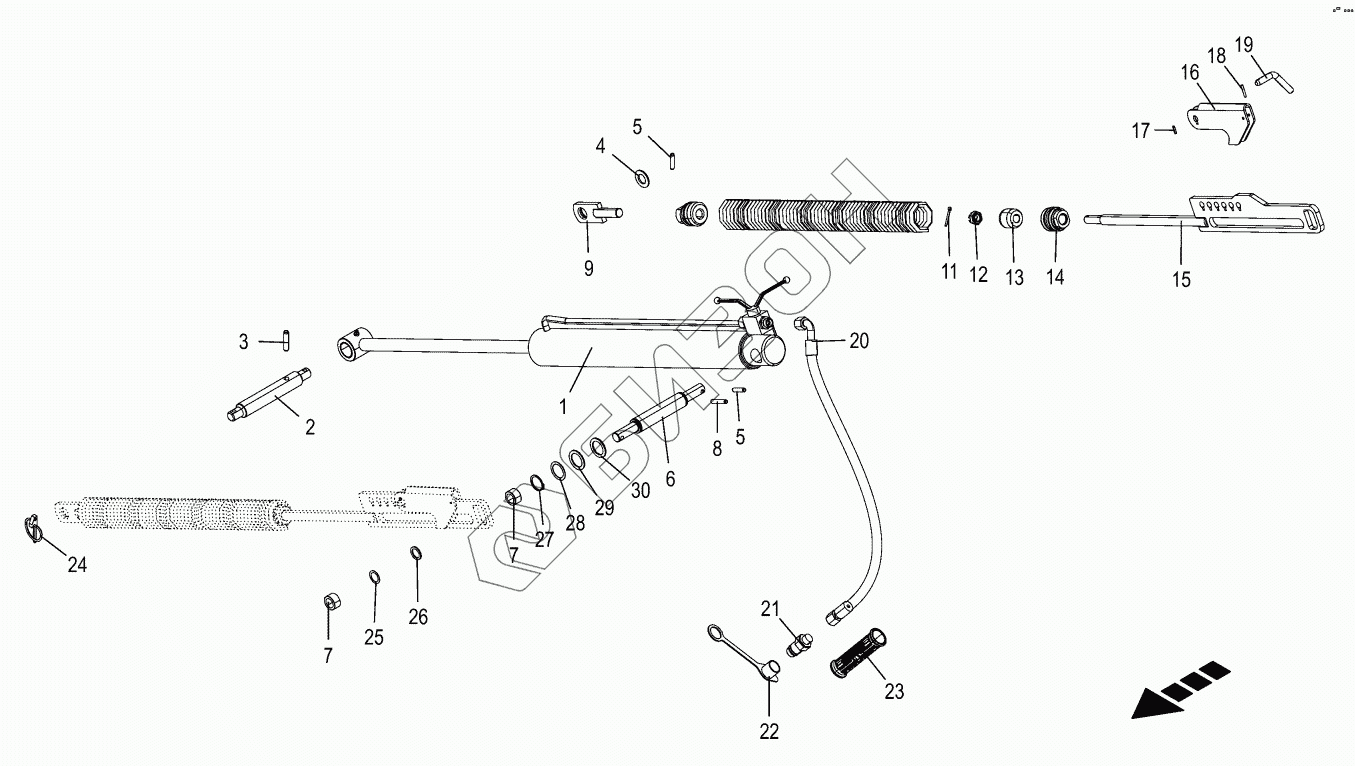

Графический каталог запасных частей к технике: KRONE ActiveMow R360. Spring compensation
/6.gif)
1
2
3
4
5
5
6
7
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270110310 | 270110310 | Sealing set |
Загрузка ...
|
|
| 270138680 | 270138680 | Labelling kit hydraulic hose |
Загрузка ...
|
|
| 200390660 | 200390660 | Threaded block |
Загрузка ...
|
|
| 200390680 | 200390680 | Tension spring + threaded rod |
Загрузка ...
|
|
| 202339460 | 202339460 | Socket |
Загрузка ...
|
|
| 270223800 | 270223800 | Ball valve L 2-ways |
Загрузка ...
|
|
| 900023710 | 900023710 | Bearing bushing |
Загрузка ...
|
|
| 270143440 | 270143440 | Gasket set |
Загрузка ...
|
|
| 270242630 | 270242630 | Ball valve |
Загрузка ...
|
|
| 900023710 | 900023710 | Bearing bushing |
Загрузка ...
|
|
| 270143071 | 270143071 | Hydraulic cylinder |
Загрузка ...
|
|
| 009192020 | 009192020 | Grease niple |
Загрузка ...
|
|
| 009212060 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 009208070 | 009208070 | Cutting ring |
Загрузка ...
|
|
| 1 | 270124711 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 200380000 | Bolt spring relief |
Загрузка ...
|
|
| 3 | 009125380 | Roll pin |
Загрузка ...
|
|
| 4 | 009105122 | Washer |
Загрузка ...
|
|
| 5 | 009126732 | Roll pin |
Загрузка ...
|
|
| 6 | 200390770 | Bolt |
Загрузка ...
|
|
| 6 | 200387810 | Bolt |
Загрузка ...
|
|
| 6 | 202339470 | Bolt |
Загрузка ...
|
|
| 7 | 002334490 | Bushing |
Загрузка ...
|
|
| 8 | 009126752 | Roll pin |
Загрузка ...
|
|
| 9 | 001395152 | Adjustable fitting |
Загрузка ...
|
|
| 10 | 200380140 | Tension spring w. threaded rod |
Загрузка ...
|
|
| 11 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 12 | 009089140 | Castellated nut |
Загрузка ...
|
|
| 13 | 200380270 | Slug |
Загрузка ...
|
|
| 14 | 200380290 | Srew-in piece |
Загрузка ...
|
|
| 15 | 200390710 | Push rod |
Загрузка ...
|
|
| 15 | 200387190 | Push rod |
Загрузка ...
|
|
| 16 | 200380110 | Detent |
Загрузка ...
|
|
| 17 | 009125091 | Roll pin |
Загрузка ...
|
|
| 18 | 009125822 | Roll pin |
Загрузка ...
|
|
| 19 | 200394070 | Bolt spring setting assembled |
Загрузка ...
|
|
| 20 | 009200320 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009211450 | Connector plug |
Загрузка ...
|
|
| 22 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 23 | 270138690 | Handle halves + labelling set |
Загрузка ...
|
|
| 24 | 009170061 | Linch pin |
Загрузка ...
|
|
| 25 | 900030300 | Shim ring |
Загрузка ...
|
|
| 26 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 27 | 009115351 | Circlip |
Загрузка ...
|
|
| 28 | 900018100 | Shim ring |
Загрузка ...
|
|
| 29 | 009108651 | Shim ring |
Загрузка ...
|
|
| 30 | 009107021 | Supporting disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
