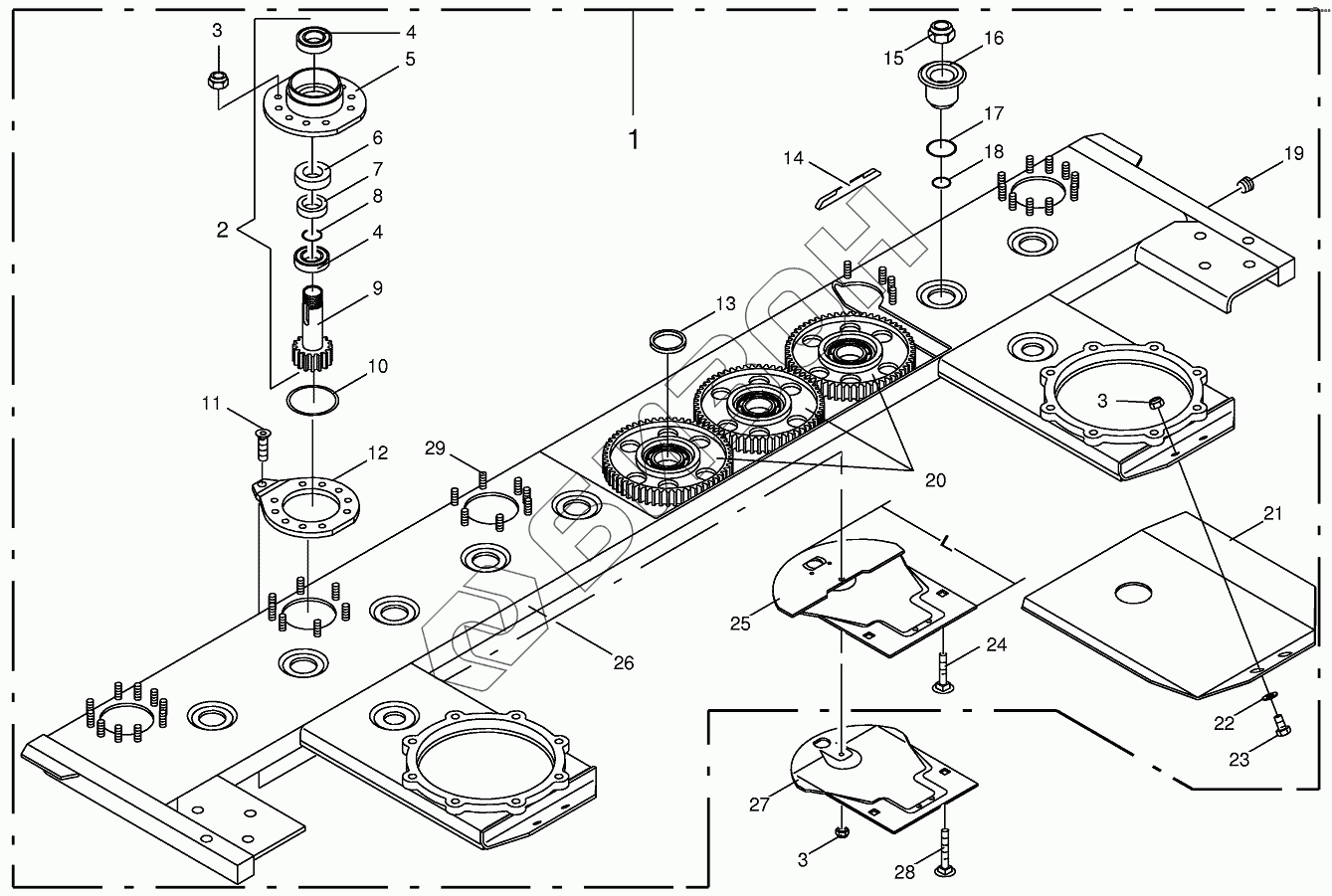

Графический каталог запасных частей к технике: KRONE AFL243RS. Cutter bar with bearings
1
1
2
3
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001519500 | Cutter bar |
Загрузка ...
|
|
| 1 | 001519400 | Cutter bar |
Загрузка ...
|
|
| 2 | 001445330 | Bearing housing-10 hole |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 5 | 001444955 | Bearing housing-10 hole |
Загрузка ...
|
|
| 6 | 009361502 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 001441403 | Spacer ring |
Загрузка ...
|
|
| 8 | 009375250 | O-ring |
Загрузка ...
|
|
| 9 | 001441397 | Pinion |
Загрузка ...
|
|
| 10 | 009375530 | O-ring |
Загрузка ...
|
|
| 11 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 11 | 009040473 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 001454830 | Skid holder-10 hole |
Загрузка ...
|
|
| 13 | 001442384 | Washer |
Загрузка ...
|
|
| 14 | 001443462 | Sheet edge |
Загрузка ...
|
|
| 15 | 009096050 | Self-locking nut |
Загрузка ...
|
|
| 16 | 001450953 | Clamping piece |
Загрузка ...
|
|
| 17 | 009375110 | O-ring |
Загрузка ...
|
|
| 18 | 009375231 | O-ring |
Загрузка ...
|
|
| 19 | 009060390 | Screw plug |
Загрузка ...
|
|
| 20 | 001391900 | Spur gear |
Загрузка ...
|
|
| 21 | 001517180 | Wear skid |
Загрузка ...
|
|
| 22 | 009104140 | Washer |
Загрузка ...
|
|
| 23 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 24 | 001449372 | Coach bolt |
Загрузка ...
|
|
| 25 | 001396660 | Skid |
Загрузка ...
|
|
| 26 | 001517160 | Cutter bar |
Загрузка ...
|
|
| 26 | 001517170 | Cutter bar |
Загрузка ...
|
|
| 27 | 001396650 | Wear skid-special equipment |
Загрузка ...
|
|
| 28 | 001449462 | Coach bolt |
Загрузка ...
|
|
| 29 | 009064321 | Weld. pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
