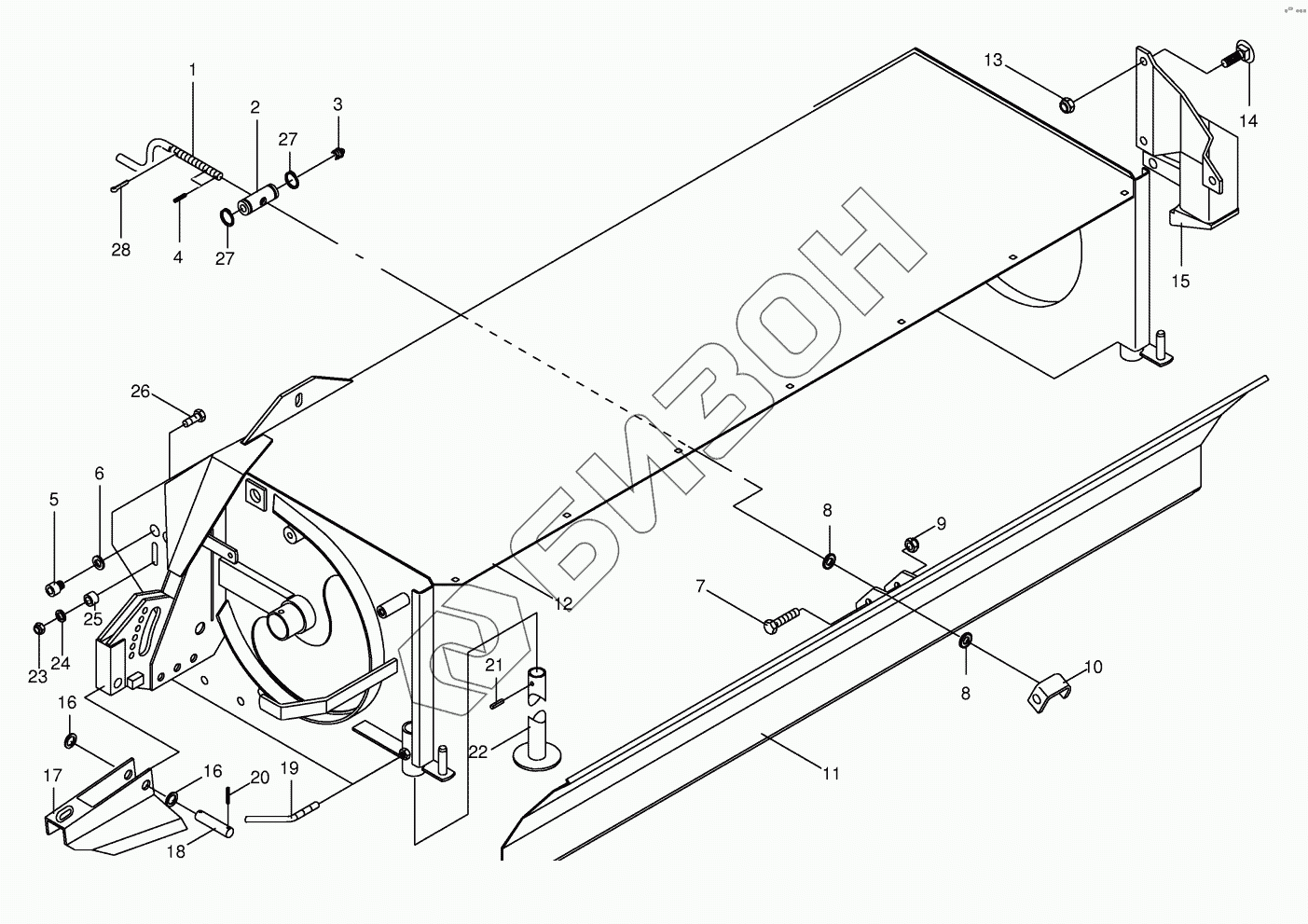

Графический каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Conditioner with additional parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
11
11
12
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 002505750 Handwheel
Загрузка ...
2 002503730 Coupling female
Загрузка ...
3 009191050 Grease niple
Загрузка ...
4 009126701 Roll pin
Загрузка ...
5 009032050 Allen screw
Загрузка ...
6 009100140 Spring washer
Загрузка ...
7 009011421 Hex head bolt
Загрузка ...
8 009105122 Washer
Загрузка ...
9 009087161 Locknut
Загрузка ...
10 002505740 U-bow
Загрузка ...
11 001398520 Conditioning comb
Загрузка ...
11 001396070 Conditioning comb
Загрузка ...
11 001396140 Conditioning comb
Загрузка ...
12 001398440 Housing-on request only
Загрузка ...
12 001394450 Housing-on request only
Загрузка ...
12 001394460 Housing-on request only
Загрузка ...
13 009087161 Locknut
Загрузка ...
14 009053042 Coach bolt
Загрузка ...
15 001396350 Supporting tube
Загрузка ...
16 009107181 Supporting disc
Загрузка ...
17 001395200 Ratchet Lift
Загрузка ...
18 001434821 Pin
Загрузка ...
19 001533830 Setscrew
Загрузка ...
20 009126152 Roll pin
Загрузка ...
21 009126712 Roll pin
Загрузка ...
22 001396480 Support jack
Загрузка ...
23 009087111 Locknut
Загрузка ...
24 009105061 Washer
Загрузка ...
25 001395230 Bushing
Загрузка ...
26 009014510 Hex head bolt
Загрузка ...
27 009115050 Circlip
Загрузка ...
28 009122871 Cotter pin
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
