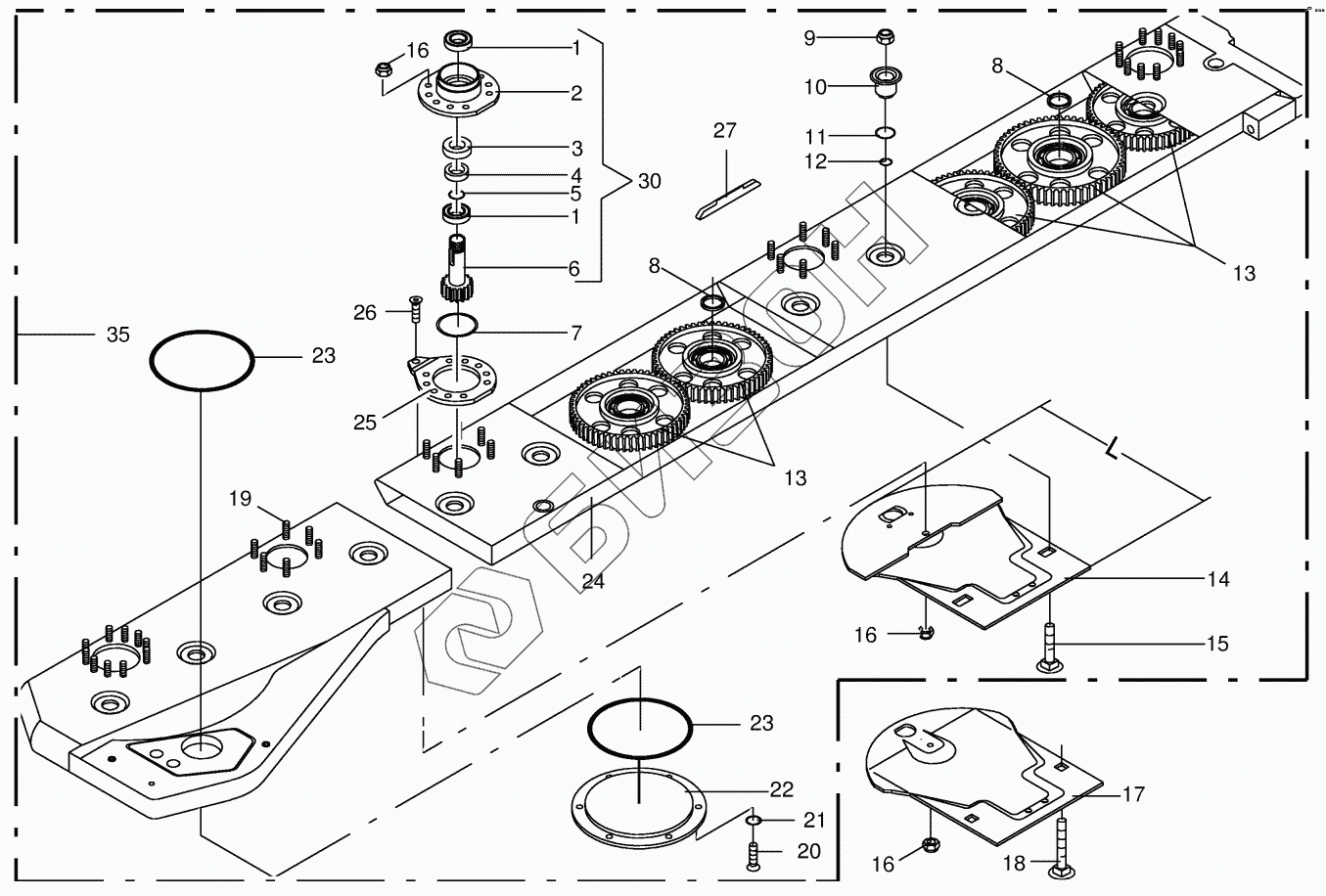

Графический каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Cutter bar with bearings
/1.gif)
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
23
24
24
24
25
26
26
27
30
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 2 | 001444955 | Bearing housing-10 hole |
Загрузка ...
|
|
| 3 | 009361502 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 001441403 | Spacer ring |
Загрузка ...
|
|
| 5 | 009375250 | O-ring |
Загрузка ...
|
|
| 6 | 001441397 | Pinion |
Загрузка ...
|
|
| 7 | 009375530 | O-ring |
Загрузка ...
|
|
| 8 | 001442384 | Washer |
Загрузка ...
|
|
| 9 | 009096050 | Self-locking nut |
Загрузка ...
|
|
| 10 | 001450953 | Clamping piece |
Загрузка ...
|
|
| 11 | 009375110 | O-ring |
Загрузка ...
|
|
| 12 | 009375231 | O-ring |
Загрузка ...
|
|
| 13 | 001391900 | Spur gear |
Загрузка ...
|
|
| 14 | 001396660 | Skid |
Загрузка ...
|
|
| 15 | 001449372 | Coach bolt |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 001396650 | Wear skid-special equipment |
Загрузка ...
|
|
| 18 | 001449462 | Coach bolt |
Загрузка ...
|
|
| 19 | 009064321 | Weld. pin |
Загрузка ...
|
|
| 20 | 009040440 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 009370040 | O-ring |
Загрузка ...
|
|
| 22 | 001456351 | Cover |
Загрузка ...
|
|
| 23 | 009375100 | O-ring |
Загрузка ...
|
|
| 24 | 001394010 | Cutter bar |
Загрузка ...
|
|
| 24 | 001394020 | Cutter bar |
Загрузка ...
|
|
| 24 | 001394030 | Cutter bar |
Загрузка ...
|
|
| 25 | 001454830 | Skid holder-10 hole |
Загрузка ...
|
|
| 26 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 26 | 009040473 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 001443462 | Sheet edge |
Загрузка ...
|
|
| 30 | 001445330 | Bearing housing-10 hole |
Загрузка ...
|
|
| 35 | 001398620 | Cutter bar-cpl. |
Загрузка ...
|
|
| 35 | 001395940 | Cutter bar-cpl. |
Загрузка ...
|
|
| 35 | 001395950 | Cutter bar-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
