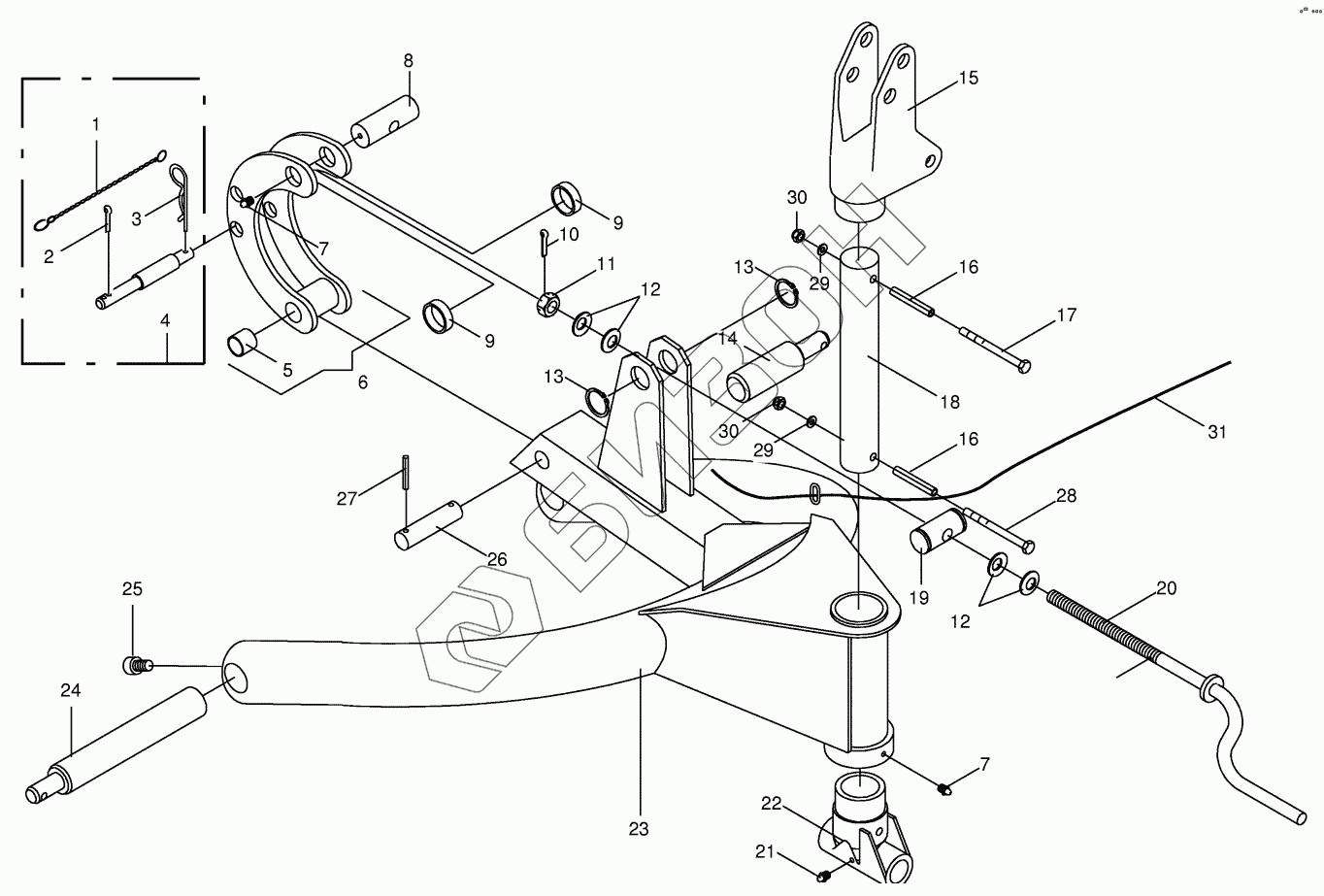

Графический каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Headstock
/5.gif)
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009226500 | Chain |
Загрузка ...
|
|
| 2 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 3 | 009171041 | Spring clip |
Загрузка ...
|
|
| 4 | 001441412 | Top link pin-cat. I + II |
Загрузка ...
|
|
| 5 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 6 | 001394780 | Top link support |
Загрузка ...
|
|
| 7 | 009191050 | Grease niple |
Загрузка ...
|
|
| 8 | 002503730 | Coupling female |
Загрузка ...
|
|
| 9 | 002503740 | Bushing |
Загрузка ...
|
|
| 10 | 009120691 | Cotter pin |
Загрузка ...
|
|
| 11 | 009088191 | Castellated nut |
Загрузка ...
|
|
| 12 | 009090000 | Spring washer |
Загрузка ...
|
|
| 13 | 009115050 | Circlip |
Загрузка ...
|
|
| 14 | 001394740 | Lower link pin-cat. II |
Загрузка ...
|
|
| 15 | 001394800 | Head piece |
Загрузка ...
|
|
| 16 | 009127830 | Roll pin |
Загрузка ...
|
|
| 17 | 009002230 | Hex head bolt |
Загрузка ...
|
|
| 18 | 001394830 | Shaft |
Загрузка ...
|
|
| 19 | 001394790 | Spindle guide |
Загрузка ...
|
|
| 20 | 001395560 | Handwheel |
Загрузка ...
|
|
| 21 | 009191060 | Grease niple |
Загрузка ...
|
|
| 22 | 001505580 | Foot piece |
Загрузка ...
|
|
| 23 | 001394160 | Headstock |
Загрузка ...
|
|
| 24 | 001394750 | Lower link pin-left |
Загрузка ...
|
|
| 25 | 009032050 | Allen screw |
Загрузка ...
|
|
| 26 | 001394810 | Pin |
Загрузка ...
|
|
| 27 | 009126782 | Roll pin |
Загрузка ...
|
|
| 28 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009104130 | Washer |
Загрузка ...
|
|
| 30 | 009087060 | Locknut |
Загрузка ...
|
|
| 31 | 001444151 | Plastic cable |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
