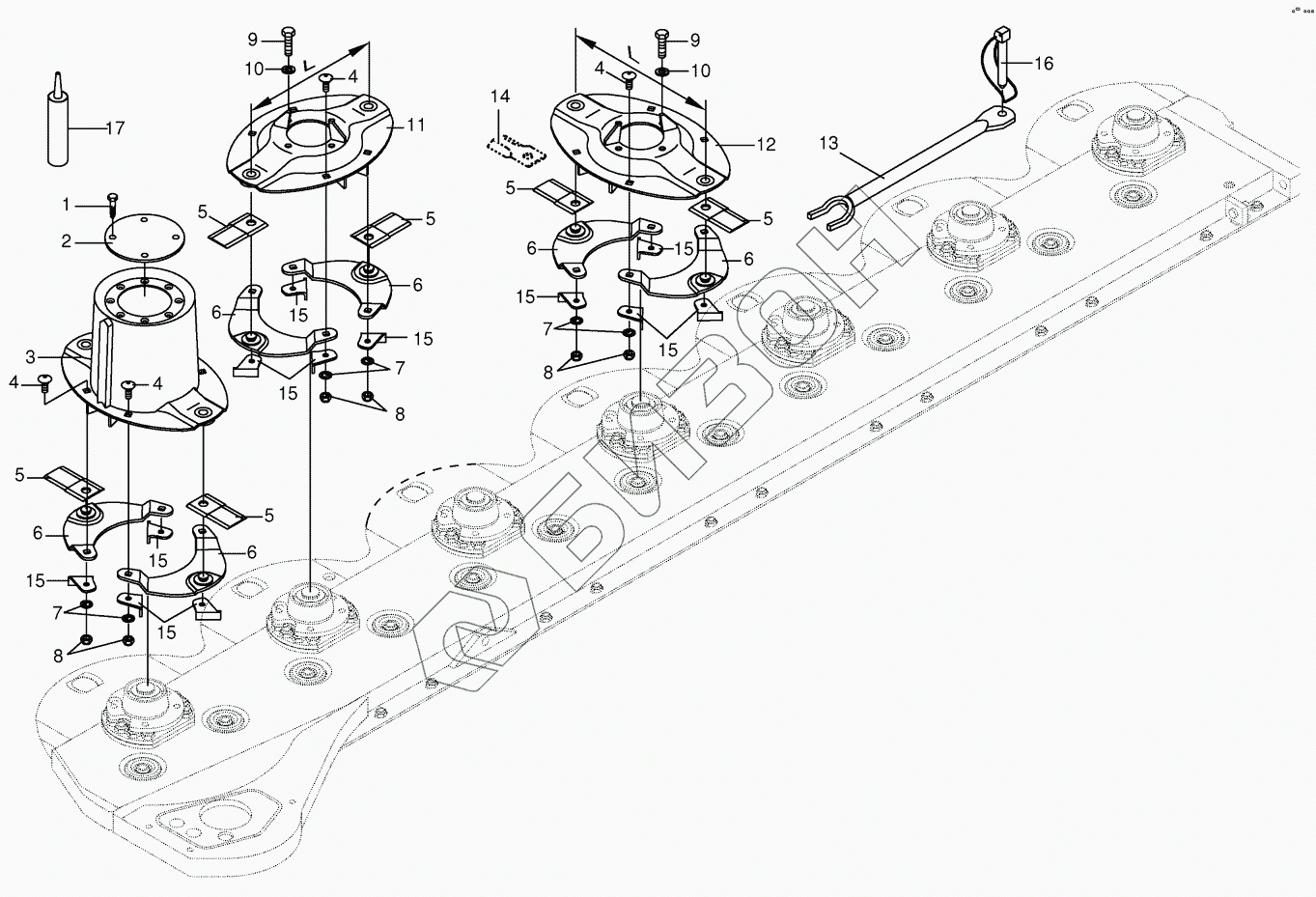

Графический каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Blade quick coupler
/3.gif)
1
2
3
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
8
8
9
9
10
10
11
12
13
14
15
15
15
15
15
15
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 001449433 | Cover |
Загрузка ...
|
|
| 3 | 001501152 | Mower drum |
Загрузка ...
|
|
| 4 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 5 | 001398884 | Blade lh |
Загрузка ...
|
|
| 5 | 001398894 | Blade rh |
Загрузка ...
|
|
| 6 | 001399817 | Knife support |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 001501143 | Mower disc |
Загрузка ...
|
|
| 12 | 001501134 | Mower disc |
Загрузка ...
|
|
| 13 | 001458085 | Special key for blades |
Загрузка ...
|
|
| 14 | 001398003 | Knife |
Загрузка ...
|
|
| 15 | 001504281 | Stripper lh rotation (green)-incl. screw, washer, nut-1 set =2 pieces |
Загрузка ...
|
|
| 15 | 001504291 | Stripper rh rotation (green)-incl. screw, washer, nut-1 set =2 pieces |
Загрузка ...
|
|
| 16 | 009170002 | Linch pin |
Загрузка ...
|
|
| 17 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
