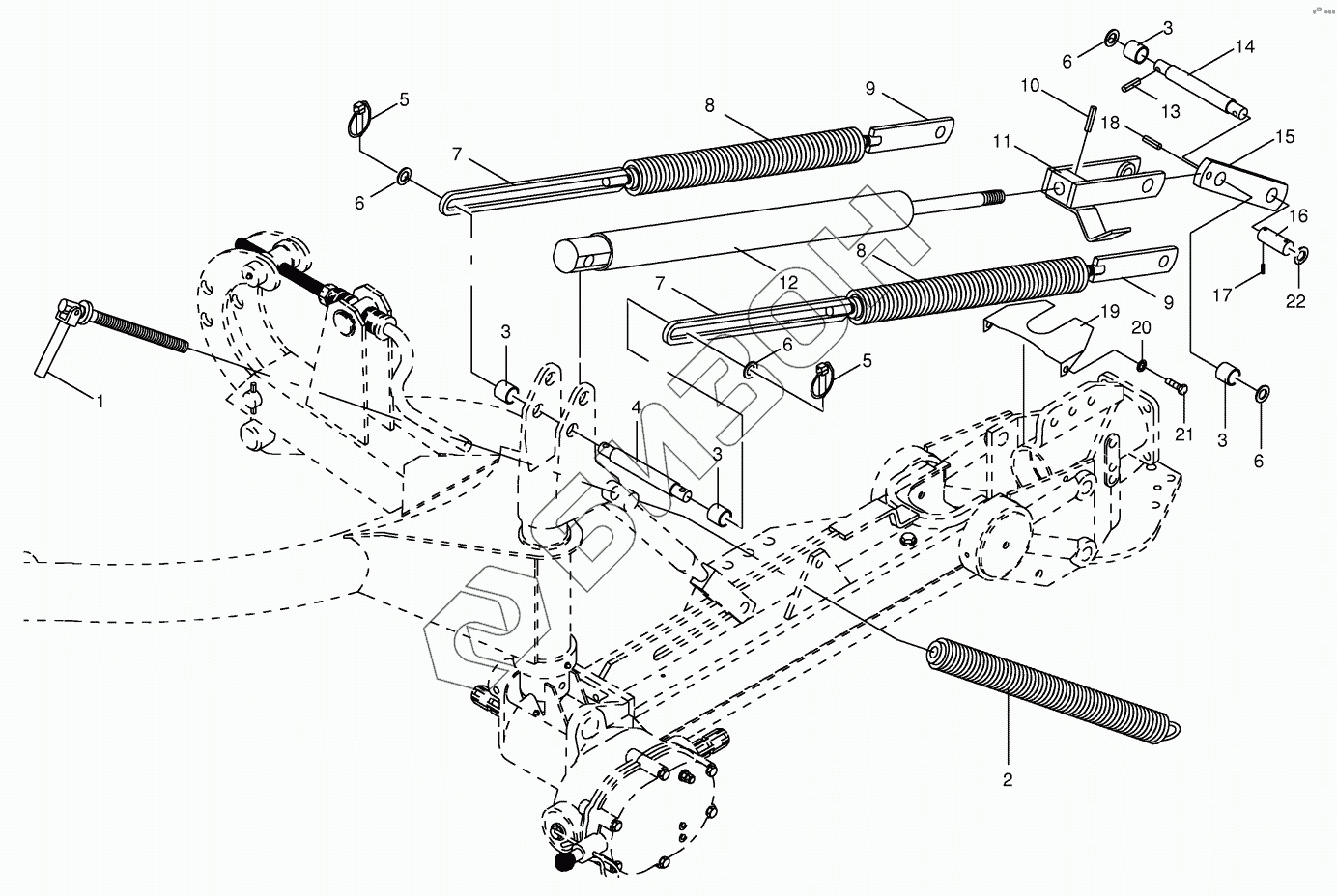

Графический каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV. Spring compensation
/16.gif)
1
2
3
3
3
3
4
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009118640 | 009118640 | Snap ring |
Загрузка ...
|
|
| 270064760 | 270064760 | Sealing set |
Загрузка ...
|
|
| 1 | 001431582 | Spindle |
Загрузка ...
|
|
| 2 | 001430700 | Tension spring |
Загрузка ...
|
|
| 3 | 001395170 | Spacer bushing |
Загрузка ...
|
|
| 4 | 001395180 | Pin |
Загрузка ...
|
|
| 5 | 009170090 | Linch pin |
Загрузка ...
|
|
| 6 | 009105122 | Washer |
Загрузка ...
|
|
| 7 | 001456432 | Adjustable fitting |
Загрузка ...
|
|
| 8 | 001451552 | Tension spring |
Загрузка ...
|
|
| 9 | 001395150 | Adjustable fitting |
Загрузка ...
|
|
| 10 | 009126442 | Roll pin |
Загрузка ...
|
|
| 11 | 001395040 | Connecting link |
Загрузка ...
|
|
| 12 | 001395450 | Hydraulic cylinder |
Загрузка ...
|
|
| 13 | 009126730 | Roll pin |
Загрузка ...
|
|
| 14 | 001395690 | Pin |
Загрузка ...
|
|
| 15 | 001395440 | Lever |
Загрузка ...
|
|
| 16 | 001394730 | Pin |
Загрузка ...
|
|
| 17 | 009126152 | Roll pin |
Загрузка ...
|
|
| 18 | 009127740 | Roll pin |
Загрузка ...
|
|
| 18 | 009126701 | Roll pin |
Загрузка ...
|
|
| 19 | 001390470 | Guard |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009105141 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
