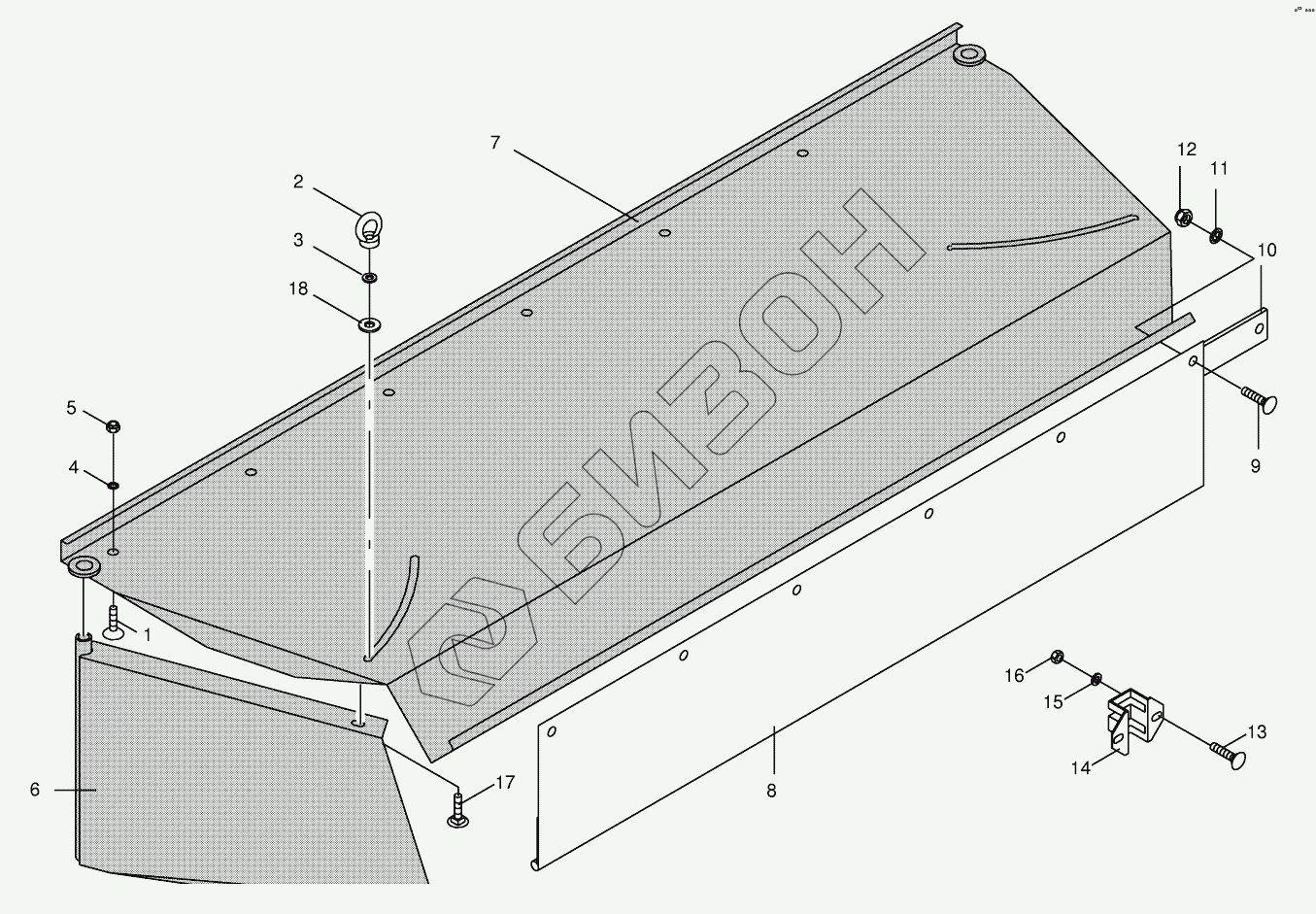

Графический каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV. Swath hood
/22.gif)
1
2
3
4
5
6
6
7
7
7
8
8
8
9
10
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 2 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009106090 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 001503510 | Swath board-left |
Загрузка ...
|
|
| 6 | 001503520 | Swath board-right |
Загрузка ...
|
|
| 7 | 001398560 | Swath cover |
Загрузка ...
|
|
| 7 | 001396040 | Swath cover |
Загрузка ...
|
|
| 7 | 001396020 | Swath cover |
Загрузка ...
|
|
| 8 | 001397350 | Plastic cloth |
Загрузка ...
|
|
| 8 | 001397340 | Plastic cloth |
Загрузка ...
|
|
| 8 | 001398390 | Plastic cloth |
Загрузка ...
|
|
| 9 | 009047101 | Coach bolt |
Загрузка ...
|
|
| 10 | 001398590 | Clamping strap |
Загрузка ...
|
|
| 10 | 001397380 | Clamping strap |
Загрузка ...
|
|
| 10 | 001397370 | Clamping strap |
Загрузка ...
|
|
| 11 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 009047300 | Coach bolt |
Загрузка ...
|
|
| 14 | 001459123 | Illumination support-back |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009048821 | Coach bolt |
Загрузка ...
|
|
| 18 | 009103470 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
