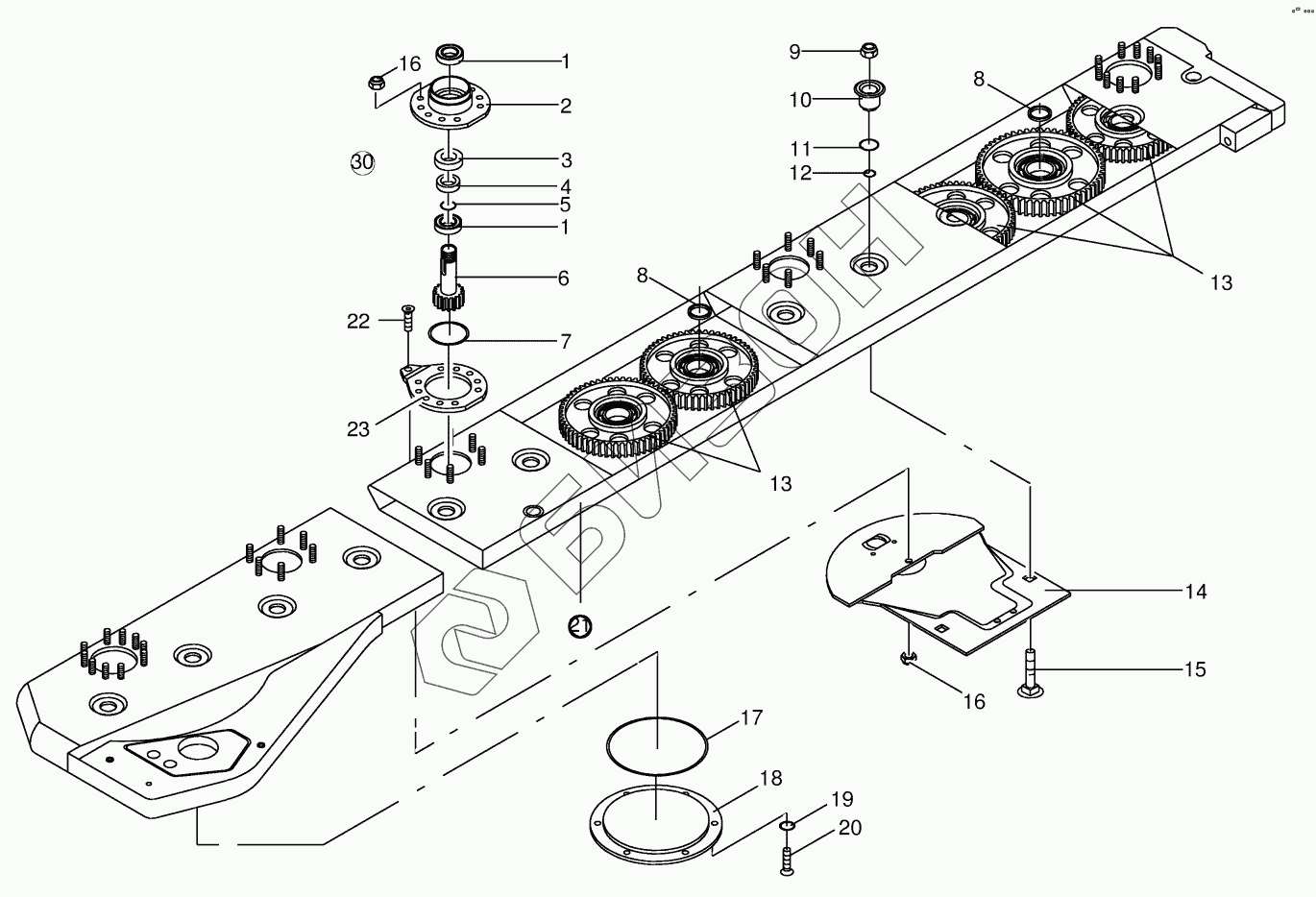

Графический каталог запасных частей к технике: KRONE AM 243. Cutter bar with bearings
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 2 | 001444959 | Bearing housing-10 hole |
Загрузка ...
|
|
| 3 | 009361502 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 001441404 | Spacer ring |
Загрузка ...
|
|
| 5 | 009375250 | O-ring |
Загрузка ...
|
|
| 6 | 001441399 | Pinion |
Загрузка ...
|
|
| 7 | 009375530 | O-ring |
Загрузка ...
|
|
| 8 | 001442385 | Washer |
Загрузка ...
|
|
| 9 | 009096052 | Self-locking nut |
Загрузка ...
|
|
| 10 | 001450958 | Clamping piece |
Загрузка ...
|
|
| 11 | 009375110 | O-ring |
Загрузка ...
|
|
| 12 | 009375231 | O-ring |
Загрузка ...
|
|
| 13 | 001391901 | Spur gear |
Загрузка ...
|
|
| 14 | 001449385 | Skid |
Загрузка ...
|
|
| 15 | 001449379 | Coach bolt |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 009375100 | O-ring |
Загрузка ...
|
|
| 18 | 001456359 | Cover |
Загрузка ...
|
|
| 19 | 009370040 | O-ring |
Загрузка ...
|
|
| 20 | 009040443 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 001455674 | Cutter bar |
Загрузка ...
|
|
| 21 | 001455684 | Cutter bar |
Загрузка ...
|
|
| 22 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 23 | 001454830 | Skid holder-10 hole |
Загрузка ...
|
|
| 30 | 001445330 | Bearing housing-10 hole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
