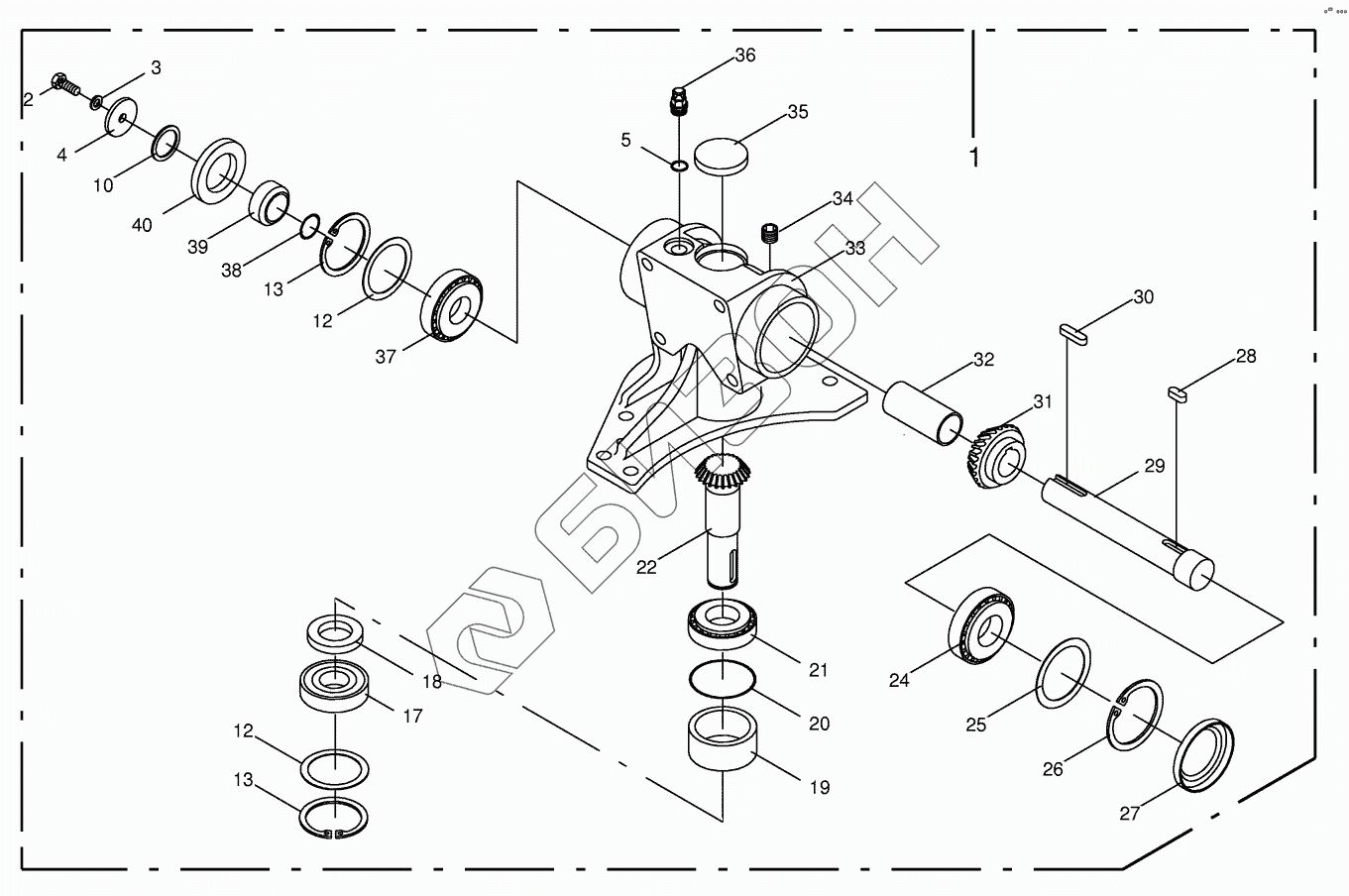

Графический каталог запасных частей к технике: KRONE AM 243. Main gearbox
1
2
3
4
5
10
12
12
13
13
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001455620 | Main gearbox-cpl. |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009101111 | Spring washer |
Загрузка ...
|
|
| 4 | 009106391 | Washer |
Загрузка ...
|
|
| 5 | 001512115 | V-belt pulley |
Загрузка ...
|
|
| 8 | 009100141 | Spring washer |
Загрузка ...
|
|
| 10 | 009111361 | Shim ring |
Загрузка ...
|
|
| 11 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009109600 | Shim ring |
Загрузка ...
|
|
| 12 | 009109620 | Shim ring |
Загрузка ...
|
|
| 12 | 009109630 | Shim ring |
Загрузка ...
|
|
| 12 | 009109640 | Shim ring |
Загрузка ...
|
|
| 13 | 009116730 | Circlip |
Загрузка ...
|
|
| 17 | 009305670 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 009363523 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 19 | 001452080 | Spacer bushing |
Загрузка ...
|
|
| 20 | 009375161 | O-ring |
Загрузка ...
|
|
| 21 | 009321530 | Taper roller bearing |
Загрузка ...
|
|
| 22 | 001452063 | Pinion shaft |
Загрузка ...
|
|
| 23 | 009151241 | Fit-in key |
Загрузка ...
|
|
| 24 | 009321370 | Taper roller bearing |
Загрузка ...
|
|
| 25 | 009109730 | Shim ring |
Загрузка ...
|
|
| 25 | 009109720 | Shim ring |
Загрузка ...
|
|
| 25 | 009109700 | Shim ring |
Загрузка ...
|
|
| 25 | 009109740 | Shim ring |
Загрузка ...
|
|
| 26 | 009116800 | Circlip |
Загрузка ...
|
|
| 27 | 009252002 | Sealing cap |
Загрузка ...
|
|
| 28 | 009151050 | Fit-in key |
Загрузка ...
|
|
| 29 | 001452070 | Gearbox shaft |
Загрузка ...
|
|
| 30 | 009151230 | Fit-in key |
Загрузка ...
|
|
| 31 | 001452051 | Bevel wheel |
Загрузка ...
|
|
| 32 | 001452091 | Spacer tube |
Загрузка ...
|
|
| 33 | 001450978 | Gearbox housing |
Загрузка ...
|
|
| 34 | 009060390 | Screw plug |
Загрузка ...
|
|
| 35 | 009252010 | Sealing cap |
Загрузка ...
|
|
| 36 | 009198111 | Breather |
Загрузка ...
|
|
| 37 | 009321360 | Taper roller bearing |
Загрузка ...
|
|
| 38 | 009375250 | O-ring |
Загрузка ...
|
|
| 39 | 001445672 | Spacer bushing |
Загрузка ...
|
|
| 40 | 009363002 | Radial-shaft sealing ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
