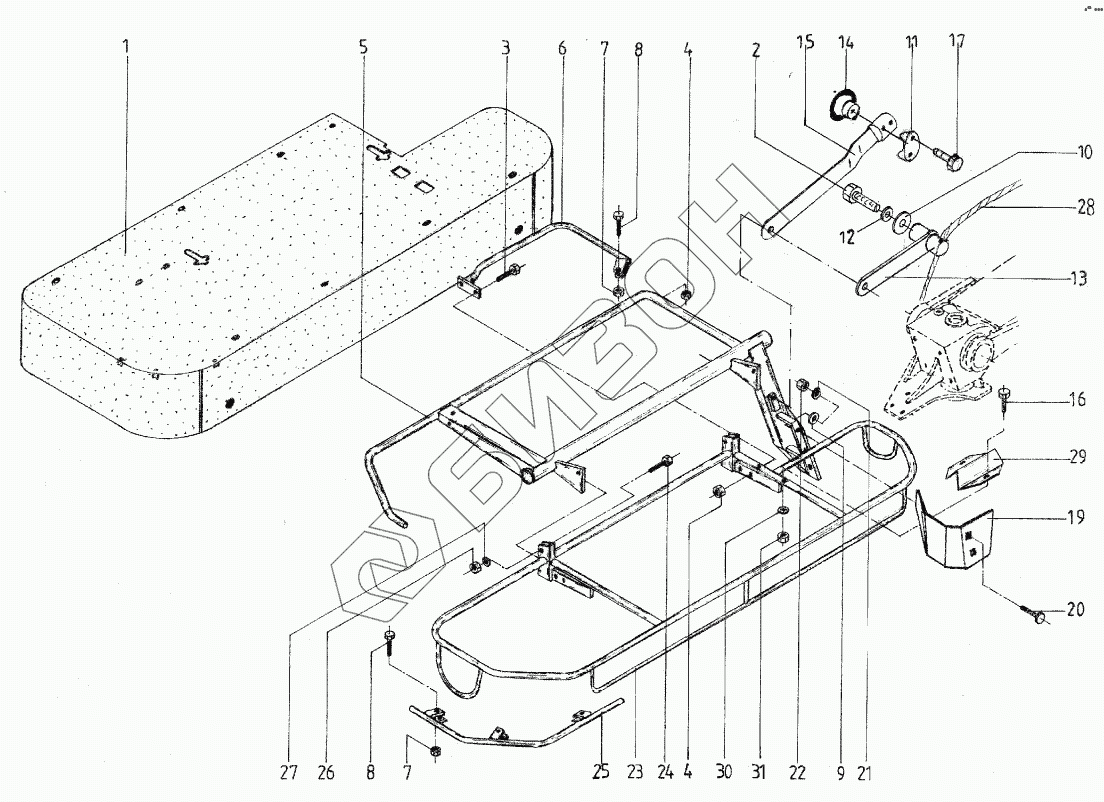

Графический каталог запасных частей к технике: KRONE AM 243. Safety frame
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
19
20
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001451668 | Plastic cloth |
Загрузка ...
|
|
| 1 | 001451657 | Plastic cloth |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 001391201 | Protecting frame-back |
Загрузка ...
|
|
| 5 | 001452766 | Protecting frame-back |
Загрузка ...
|
|
| 6 | 001453250 | Tube bow |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009105061 | Washer |
Загрузка ...
|
|
| 10 | 001392470 | Washer |
Загрузка ...
|
|
| 11 | 001530211 | Mat |
Загрузка ...
|
|
| 12 | 009100350 | Spring washer |
Загрузка ...
|
|
| 13 | 001392600 | Guide rod |
Загрузка ...
|
|
| 14 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 15 | 001457053 | Connecting link |
Загрузка ...
|
|
| 15 | 001452635 | Connecting link |
Загрузка ...
|
|
| 16 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009016223 | Hex head bolt |
Загрузка ...
|
|
| 19 | 001451805 | Swather moulder-left |
Загрузка ...
|
|
| 20 | 009048823 | Coach bolt |
Загрузка ...
|
|
| 21 | 009100350 | Spring washer |
Загрузка ...
|
|
| 22 | 009082150 | Hex nut |
Загрузка ...
|
|
| 23 | 001456308 | Protecting frame-front |
Загрузка ...
|
|
| 23 | 001452936 | Protecting frame-front |
Загрузка ...
|
|
| 24 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 25 | 001453234 | Tube bow |
Загрузка ...
|
|
| 26 | 009087161 | Locknut |
Загрузка ...
|
|
| 27 | 009106210 | Washer |
Загрузка ...
|
|
| 28 | 001444152 | Plastic cable |
Загрузка ...
|
|
| 29 | 001393161 | Decal support |
Загрузка ...
|
|
| 30 | 009104130 | Washer |
Загрузка ...
|
|
| 31 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
