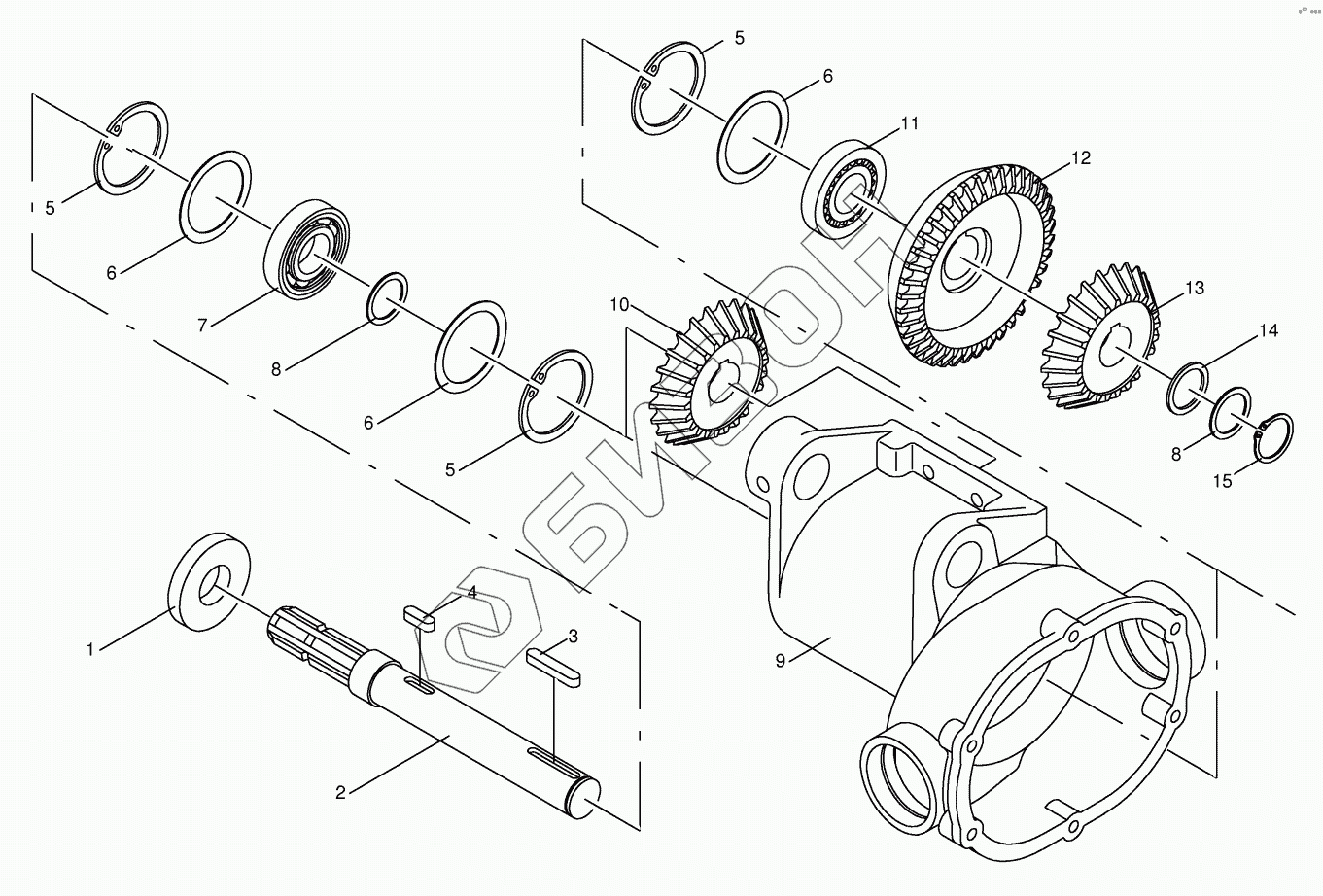

Графический каталог запасных частей к технике: KRONE AM 243CV. Gearbox and driving shaft
1
2
3
4
5
5
5
6
6
6
6
6
6
6
7
8
8
8
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009363621 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 2 | 001394360 | Drive shaft |
Загрузка ...
|
|
| 3 | 009153380 | Fit-in key |
Загрузка ...
|
|
| 4 | 009151080 | Fit-in key |
Загрузка ...
|
|
| 5 | 009116730 | Circlip |
Загрузка ...
|
|
| 6 | 009109650 | Shim ring |
Загрузка ...
|
|
| 6 | 009109640 | Shim ring |
Загрузка ...
|
|
| 6 | 009109630 | Shim ring |
Загрузка ...
|
|
| 6 | 009109620 | Shim ring |
Загрузка ...
|
|
| 6 | 009109600 | Shim ring |
Загрузка ...
|
|
| 7 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 009111300 | Shim ring |
Загрузка ...
|
|
| 8 | 009111340 | Shim ring |
Загрузка ...
|
|
| 8 | 009111330 | Shim ring |
Загрузка ...
|
|
| 8 | 009111320 | Shim ring |
Загрузка ...
|
|
| 9 | 001394390 | Gearbox housing |
Загрузка ...
|
|
| 10 | 001393070 | Bevel wheel |
Загрузка ...
|
|
| 11 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 12 | 001393580 | Bevel wheel |
Загрузка ...
|
|
| 13 | 001393560 | Bevel wheel |
Загрузка ...
|
|
| 14 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 15 | 009115410 | Circlip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
