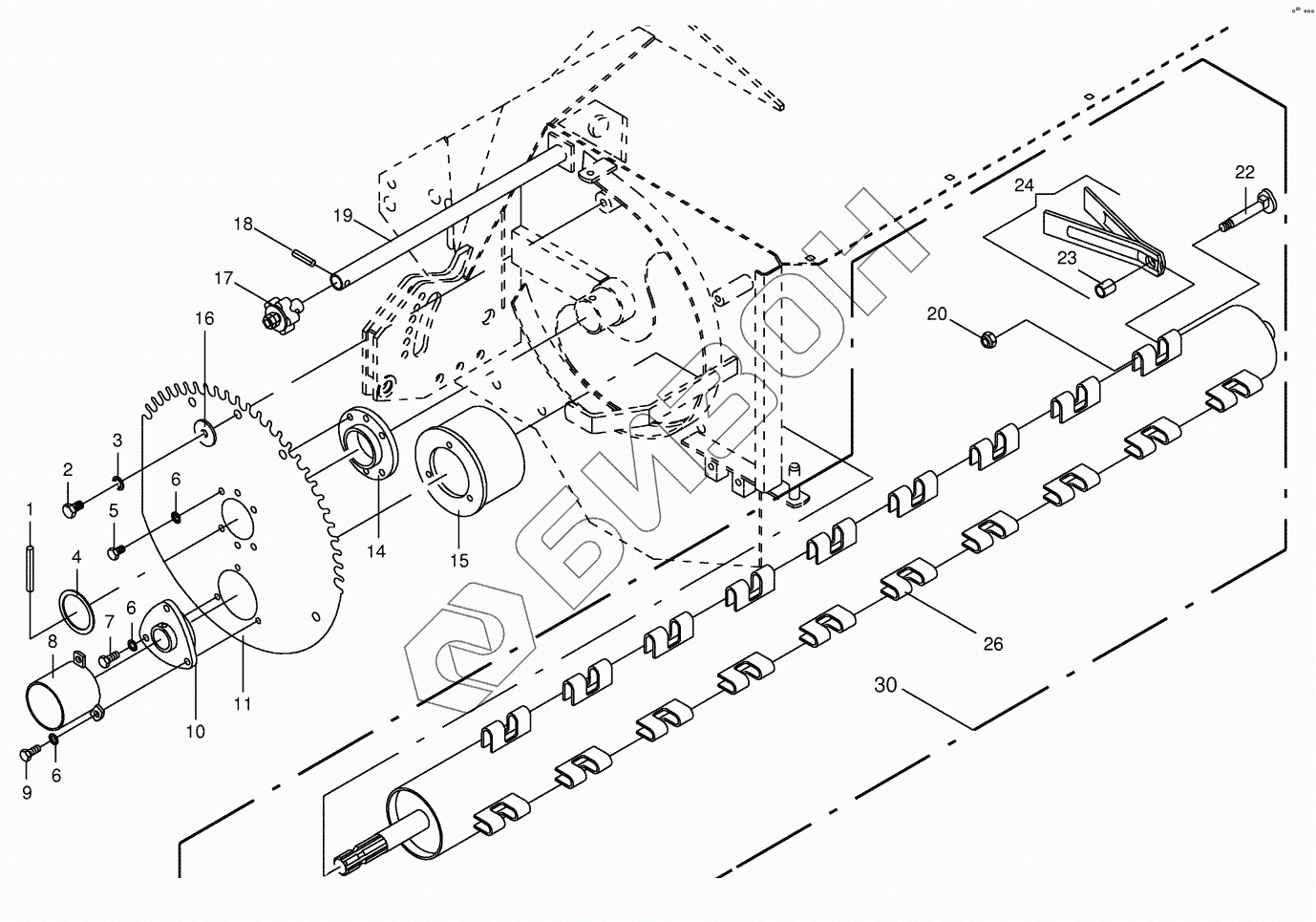

Графический каталог запасных частей к технике: KRONE AM 243CV. Conditioner drum with additional parts
/20.gif)
1
2
3
4
5
6
6
6
7
8
9
10
11
14
15
16
17
18
19
20
22
23
24
24
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009127221 | Roll pin |
Загрузка ...
|
|
| 2 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009110051 | Shim ring |
Загрузка ...
|
|
| 5 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 8 | 001396202 | Support |
Загрузка ...
|
|
| 9 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 11 | 001395764 | Toothed segment |
Загрузка ...
|
|
| 14 | 001395772 | Flange |
Загрузка ...
|
|
| 15 | 001399200 | Wrapping unit protecting ring |
Загрузка ...
|
|
| 16 | 009106431 | Washer |
Загрузка ...
|
|
| 17 | 001396214 | Cogwheel |
Загрузка ...
|
|
| 18 | 009127142 | Roll pin |
Загрузка ...
|
|
| 19 | 001396280 | Connecting pipe |
Загрузка ...
|
|
| 20 | 009087010 | Locknut |
Загрузка ...
|
|
| 22 | 001394176 | Tine carrier |
Загрузка ...
|
|
| 23 | 009357150 | Clamp bush |
Загрузка ...
|
|
| 24 | 001398821 | Tine |
Загрузка ...
|
|
| 24 | 001398832 | Tine-left |
Загрузка ...
|
|
| 26 | 001395353 | Tine bar |
Загрузка ...
|
|
| 30 | 001395842 | Roller-assembled |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
