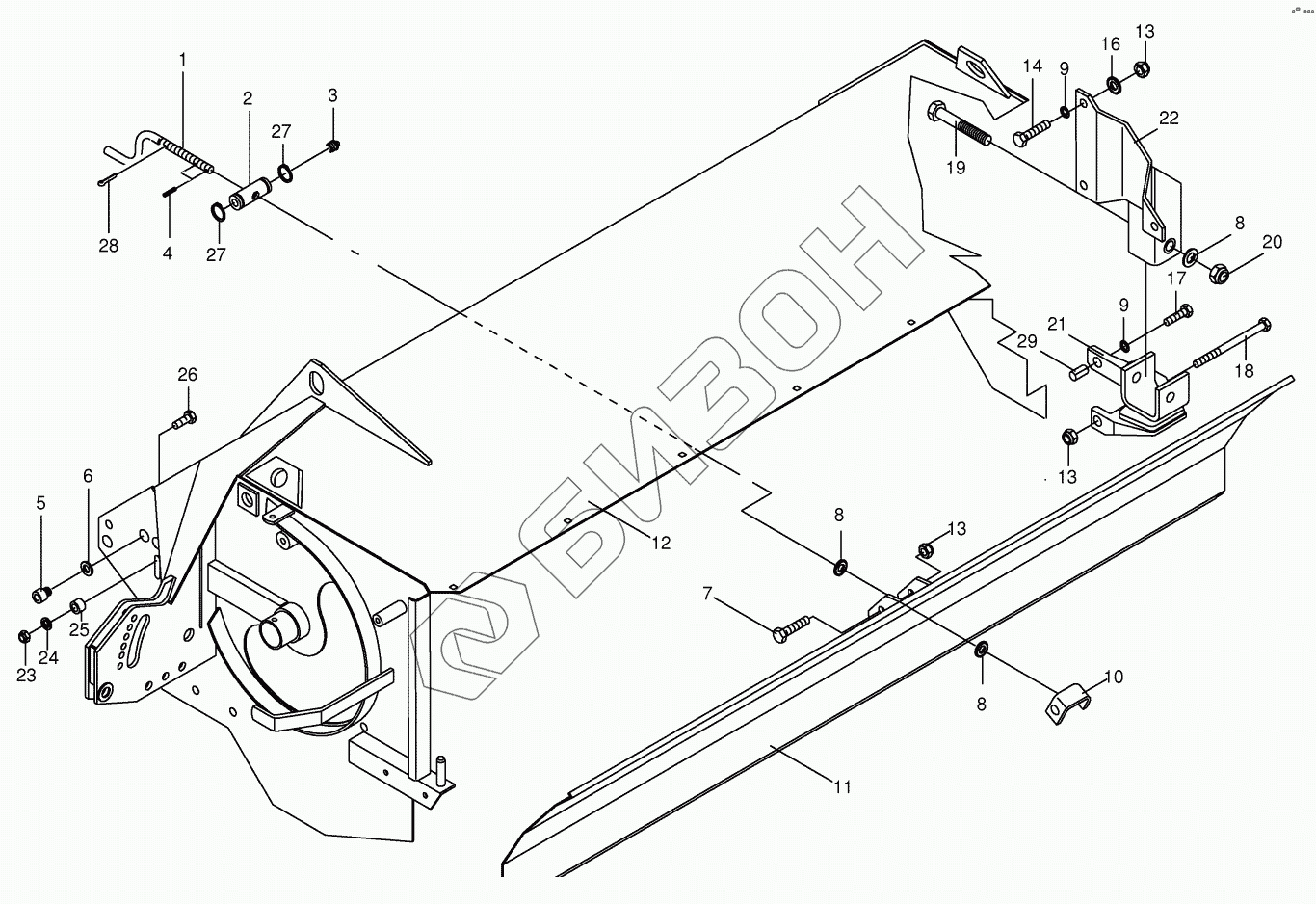

Графический каталог запасных частей к технике: KRONE AM 243CV. Conditioner with additional parts
/18.gif)
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
13
13
14
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002505757 | Handwheel |
Загрузка ...
|
|
| 2 | 002503732 | Coupling female |
Загрузка ...
|
|
| 3 | 009191050 | Grease niple |
Загрузка ...
|
|
| 4 | 009126701 | Roll pin |
Загрузка ...
|
|
| 5 | 009032051 | Allen screw |
Загрузка ...
|
|
| 6 | 009100141 | Spring washer |
Загрузка ...
|
|
| 7 | 009011421 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009105122 | Washer |
Загрузка ...
|
|
| 9 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 10 | 002505742 | U-bow |
Загрузка ...
|
|
| 11 | 001396072 | Conditioning comb |
Загрузка ...
|
|
| 12 | 001394458 | Housing-on request only |
Загрузка ...
|
|
| 13 | 009087190 | Locknut |
Загрузка ...
|
|
| 14 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009103031 | Washer |
Загрузка ...
|
|
| 17 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009011491 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009011270 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009087210 | Locknut |
Загрузка ...
|
|
| 21 | 001504451 | Support bridle-below |
Загрузка ...
|
|
| 22 | 001504471 | Supporting tube-middle top |
Загрузка ...
|
|
| 23 | 009087010 | Locknut |
Загрузка ...
|
|
| 24 | 009105061 | Washer |
Загрузка ...
|
|
| 25 | 002816341 | Bushing |
Загрузка ...
|
|
| 26 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009115050 | Circlip |
Загрузка ...
|
|
| 28 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 29 | 009125182 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
