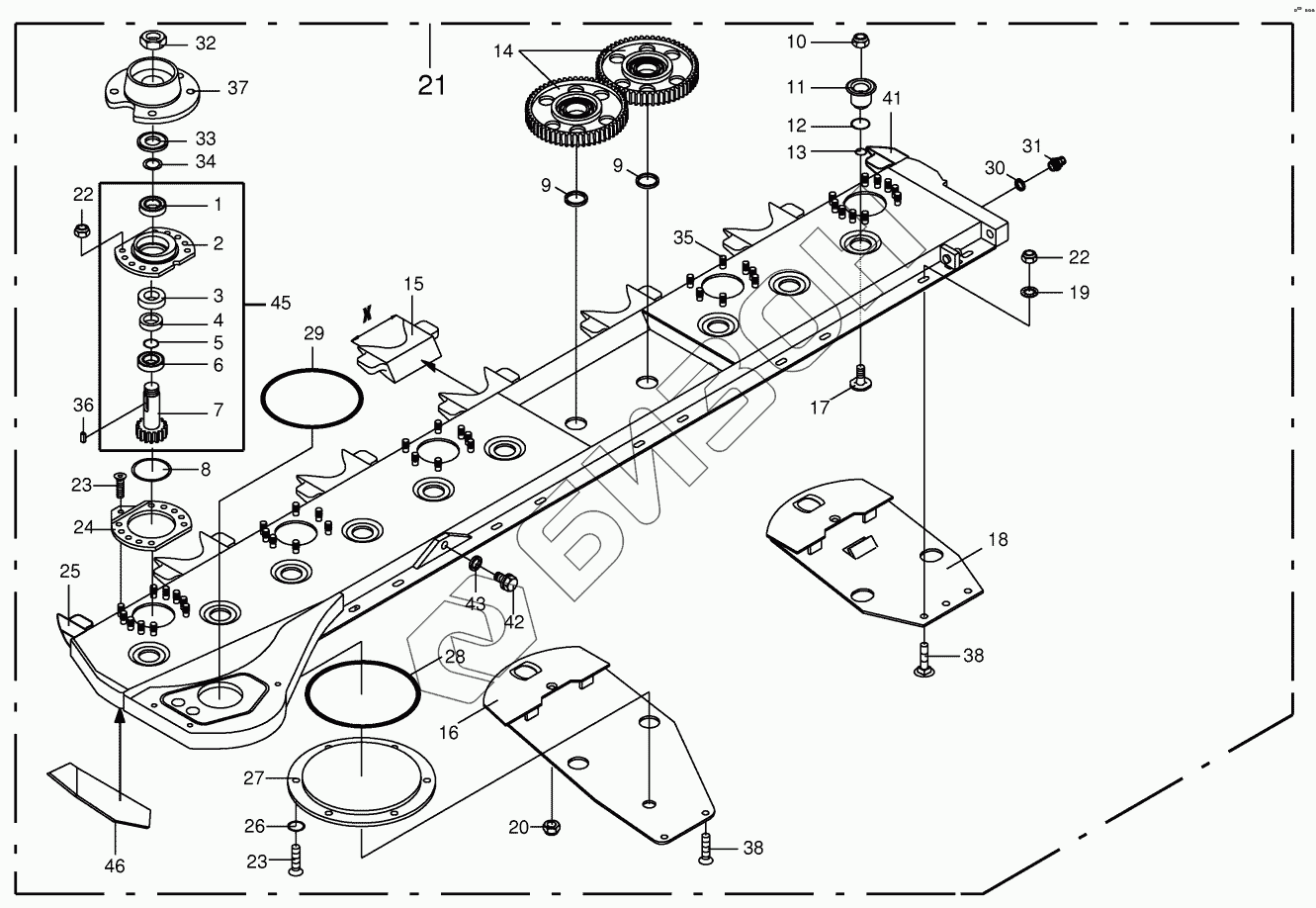

Графический каталог запасных частей к технике: KRONE AM 243CV. Cutter bar with bearings
/1.gif)
1
2
3
4
5
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
41
42
43
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 009303421 | 009303421 | Grooved ball bearing |
Загрузка ...
|
|
| 1 | 009303431 | Grooved ball bearing |
Загрузка ...
|
|
| 2 | 001505034 | Bearing housing-10 hole |
Загрузка ...
|
|
| 3 | 009361502 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 001463902 | Spacer ring |
Загрузка ...
|
|
| 5 | 009375250 | O-ring |
Загрузка ...
|
|
| 7 | 001500172 | Pinion |
Загрузка ...
|
|
| 8 | 009375530 | O-ring |
Загрузка ...
|
|
| 9 | 001442385 | Washer |
Загрузка ...
|
|
| 10 | 009096052 | Self-locking nut |
Загрузка ...
|
|
| 11 | 001450958 | Clamping piece |
Загрузка ...
|
|
| 12 | 009375110 | O-ring |
Загрузка ...
|
|
| 13 | 009375231 | O-ring |
Загрузка ...
|
|
| 14 | 001391901 | Spur gear |
Загрузка ...
|
|
| 15 | 001500396 | Sheet edge |
Загрузка ...
|
|
| 16 | 001500473 | Skid-left |
Загрузка ...
|
|
| 17 | 001501233 | Coach bolt |
Загрузка ...
|
|
| 18 | 001502691 | Skid |
Загрузка ...
|
|
| 19 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 002514403 | Cutter bar |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 009040101 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 001500285 | Skid holder-10 hole |
Загрузка ...
|
|
| 25 | 001502151 | Sheet edge |
Загрузка ...
|
|
| 26 | 009370011 | O-ring |
Загрузка ...
|
|
| 27 | 001456359 | Cover |
Загрузка ...
|
|
| 28 | 009375100 | O-ring |
Загрузка ...
|
|
| 29 | 009375950 | O-ring |
Загрузка ...
|
|
| 30 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 31 | 009198111 | Breather |
Загрузка ...
|
|
| 32 | 009085364 | Hex nut |
Загрузка ...
|
|
| 33 | 001465041 | Cover disc |
Загрузка ...
|
|
| 34 | 009108641 | Shim ring |
Загрузка ...
|
|
| 35 | 009064391 | Weld. pin |
Загрузка ...
|
|
| 36 | 009151050 | Fit-in key |
Загрузка ...
|
|
| 37 | 001500417 | Rotor hub |
Загрузка ...
|
|
| 38 | 009040622 | Countersunkscrew |
Загрузка ...
|
|
| 41 | 001502053 | Sheet edge-right |
Загрузка ...
|
|
| 42 | 009060071 | Screw plug |
Загрузка ...
|
|
| 43 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 45 | 002302641 | Bearing housing-10 hole, cpl. |
Загрузка ...
|
|
| 46 | 001502662 | Wearing plate-left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
