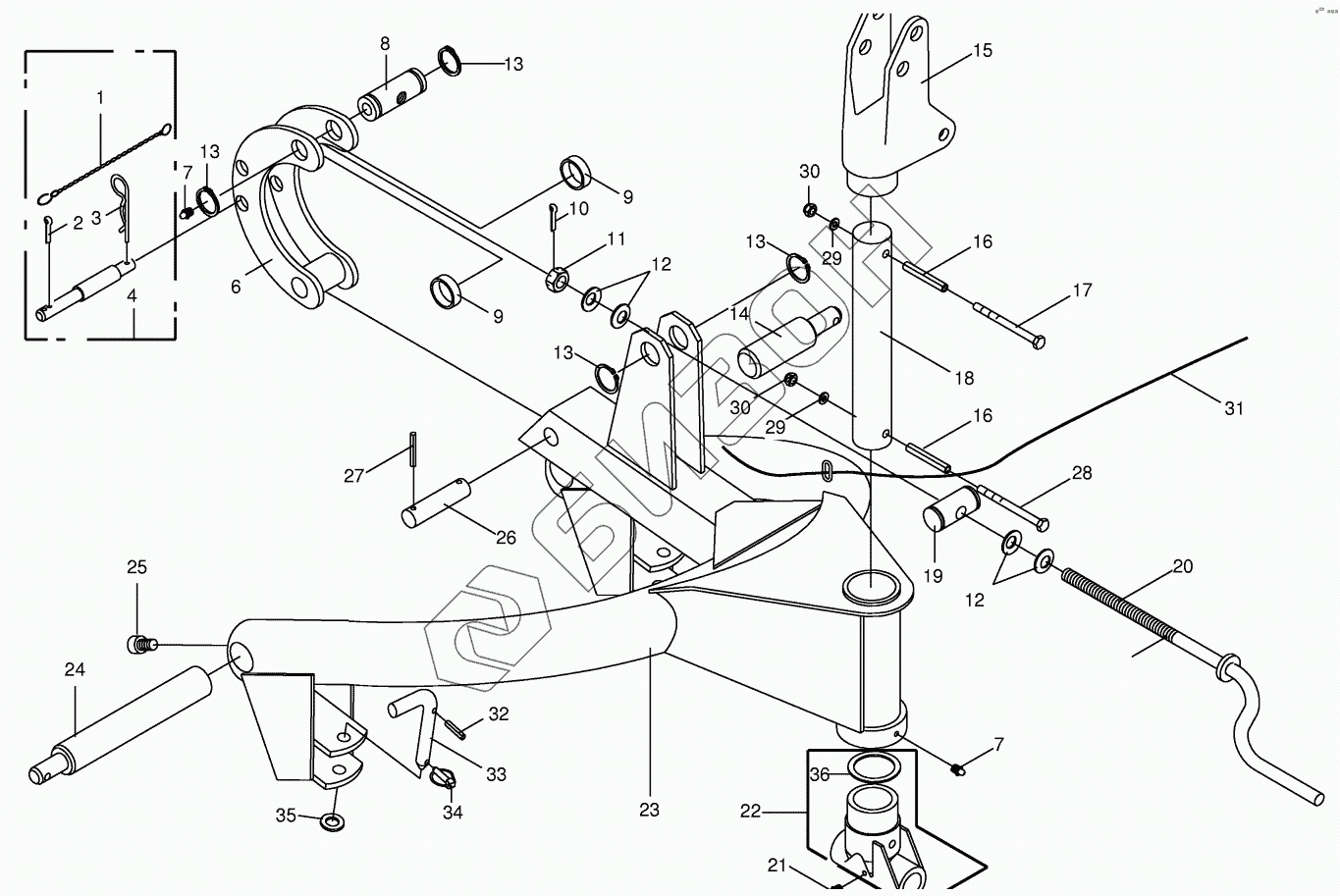

Графический каталог запасных частей к технике: KRONE AM 243CV. Headstock
/7.gif)
1
2
3
4
6
7
7
8
9
9
10
11
12
12
13
13
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009226500 | Chain |
Загрузка ...
|
|
| 2 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 3 | 009171041 | Spring clip |
Загрузка ...
|
|
| 4 | 001441413 | Top link pin-cat. I + II |
Загрузка ...
|
|
| 6 | 001394713 | Top link support |
Загрузка ...
|
|
| 7 | 009191050 | Grease niple |
Загрузка ...
|
|
| 8 | 002503732 | Coupling female |
Загрузка ...
|
|
| 9 | 002503740 | Bushing |
Загрузка ...
|
|
| 10 | 009120691 | Cotter pin |
Загрузка ...
|
|
| 11 | 009088191 | Castellated nut |
Загрузка ...
|
|
| 12 | 009090002 | Belleville spring |
Загрузка ...
|
|
| 13 | 009115050 | Circlip |
Загрузка ...
|
|
| 14 | 001394742 | Lower link pin-cat. II |
Загрузка ...
|
|
| 14 | 001505060 | Lower link pin-right, cat. III |
Загрузка ...
|
|
| 15 | 001394802 | Head piece |
Загрузка ...
|
|
| 16 | 009127831 | Roll pin |
Загрузка ...
|
|
| 17 | 009002231 | Hex head bolt |
Загрузка ...
|
|
| 18 | 001394831 | Shaft |
Загрузка ...
|
|
| 19 | 001394791 | Spindle guide |
Загрузка ...
|
|
| 20 | 001395560 | Handwheel |
Загрузка ...
|
|
| 21 | 009191060 | Grease niple |
Загрузка ...
|
|
| 22 | 001505580 | Foot piece |
Загрузка ...
|
|
| 23 | 001505331 | Headstock |
Загрузка ...
|
|
| 24 | 001394752 | Lower link pin-cat. II-left |
Загрузка ...
|
|
| 24 | 001505070 | Lower link pin-left, cat. III |
Загрузка ...
|
|
| 25 | 009032051 | Allen screw |
Загрузка ...
|
|
| 26 | 001394811 | Pin |
Загрузка ...
|
|
| 27 | 009126782 | Roll pin |
Загрузка ...
|
|
| 28 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009104130 | Washer |
Загрузка ...
|
|
| 30 | 009087060 | Locknut |
Загрузка ...
|
|
| 31 | 001444152 | Plastic cable |
Загрузка ...
|
|
| 32 | 009126701 | Roll pin |
Загрузка ...
|
|
| 33 | 001500320 | Pin |
Загрузка ...
|
|
| 34 | 009170071 | Linch pin |
Загрузка ...
|
|
| 35 | 009105122 | Washer |
Загрузка ...
|
|
| 36 | 009109430 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
