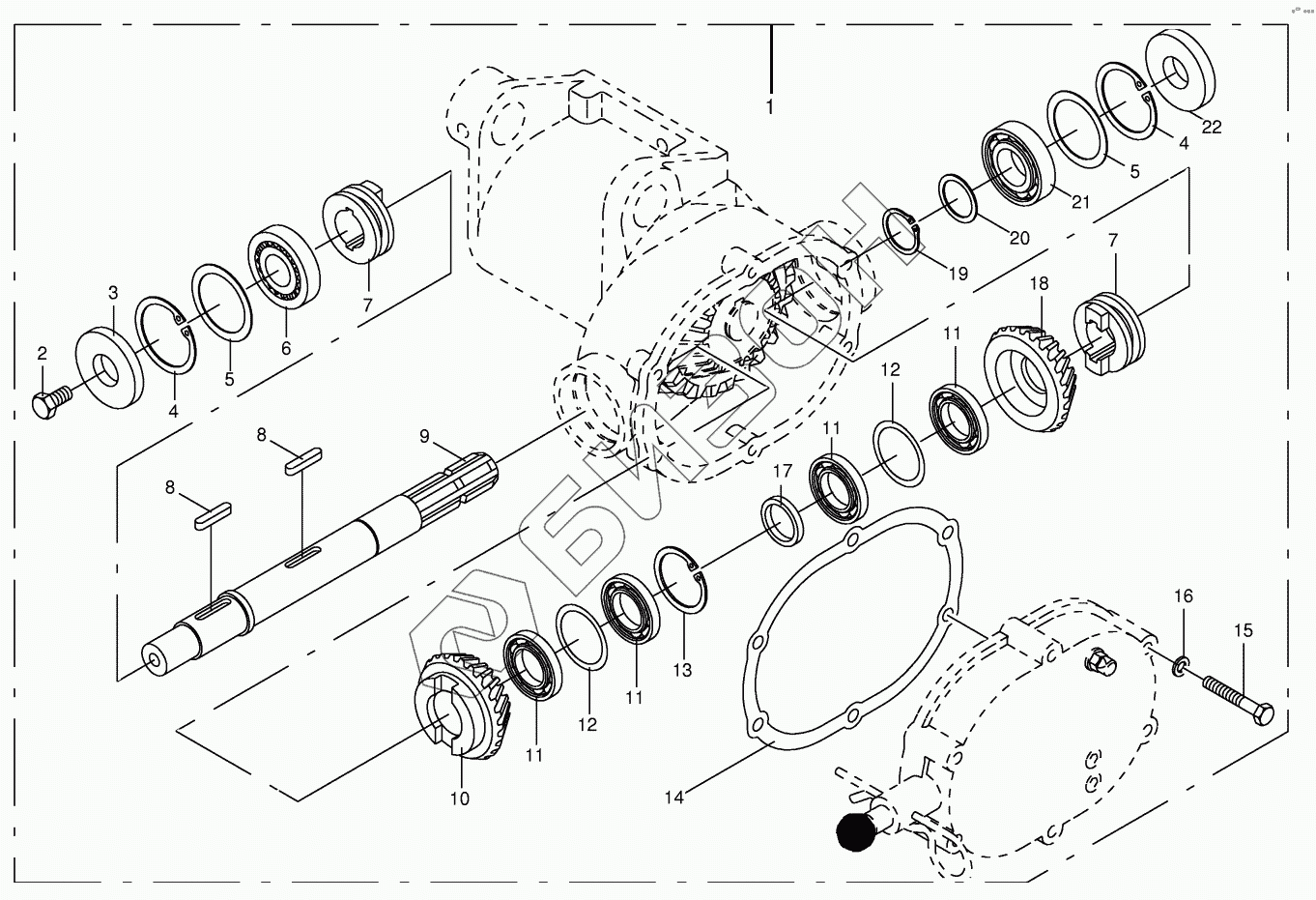

Графический каталог запасных частей к технике: KRONE AM 243CV, AM283CV. Gearbox and driven shaft
/7.gif)
1
2
3
4
4
5
5
5
5
5
6
7
7
8
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001394400 | Indexing gear-cpl. |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009363210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 009116680 | Circlip |
Загрузка ...
|
|
| 5 | 009109140 | Shim ring |
Загрузка ...
|
|
| 5 | 009109130 | Shim ring |
Загрузка ...
|
|
| 5 | 009109120 | Shim ring |
Загрузка ...
|
|
| 5 | 009109100 | Shim ring |
Загрузка ...
|
|
| 6 | 009321350 | Taper roller bearing |
Загрузка ...
|
|
| 7 | 001394260 | Control dog |
Загрузка ...
|
|
| 8 | 009150780 | Fit-in key |
Загрузка ...
|
|
| 9 | 001394370 | Drive shaft |
Загрузка ...
|
|
| 10 | 001393570 | Bevel wheel |
Загрузка ...
|
|
| 11 | 009301030 | Grooved ball bearing |
Загрузка ...
|
|
| 12 | 009109000 | Shim ring |
Загрузка ...
|
|
| 13 | 009116590 | Circlip |
Загрузка ...
|
|
| 14 | 001394420 | Gasket |
Загрузка ...
|
|
| 15 | 009014370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009101111 | Spring washer |
Загрузка ...
|
|
| 17 | 001394270 | Spacing washer |
Загрузка ...
|
|
| 18 | 001393550 | Bevel wheel |
Загрузка ...
|
|
| 19 | 009115410 | Circlip |
Загрузка ...
|
|
| 20 | 009111340 | Shim ring |
Загрузка ...
|
|
| 20 | 009111330 | Shim ring |
Загрузка ...
|
|
| 20 | 009111320 | Shim ring |
Загрузка ...
|
|
| 20 | 009111300 | Shim ring |
Загрузка ...
|
|
| 21 | 009302370 | Grooved ball bearing |
Загрузка ...
|
|
| 22 | 009363370 | Radial-shaft sealing ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
