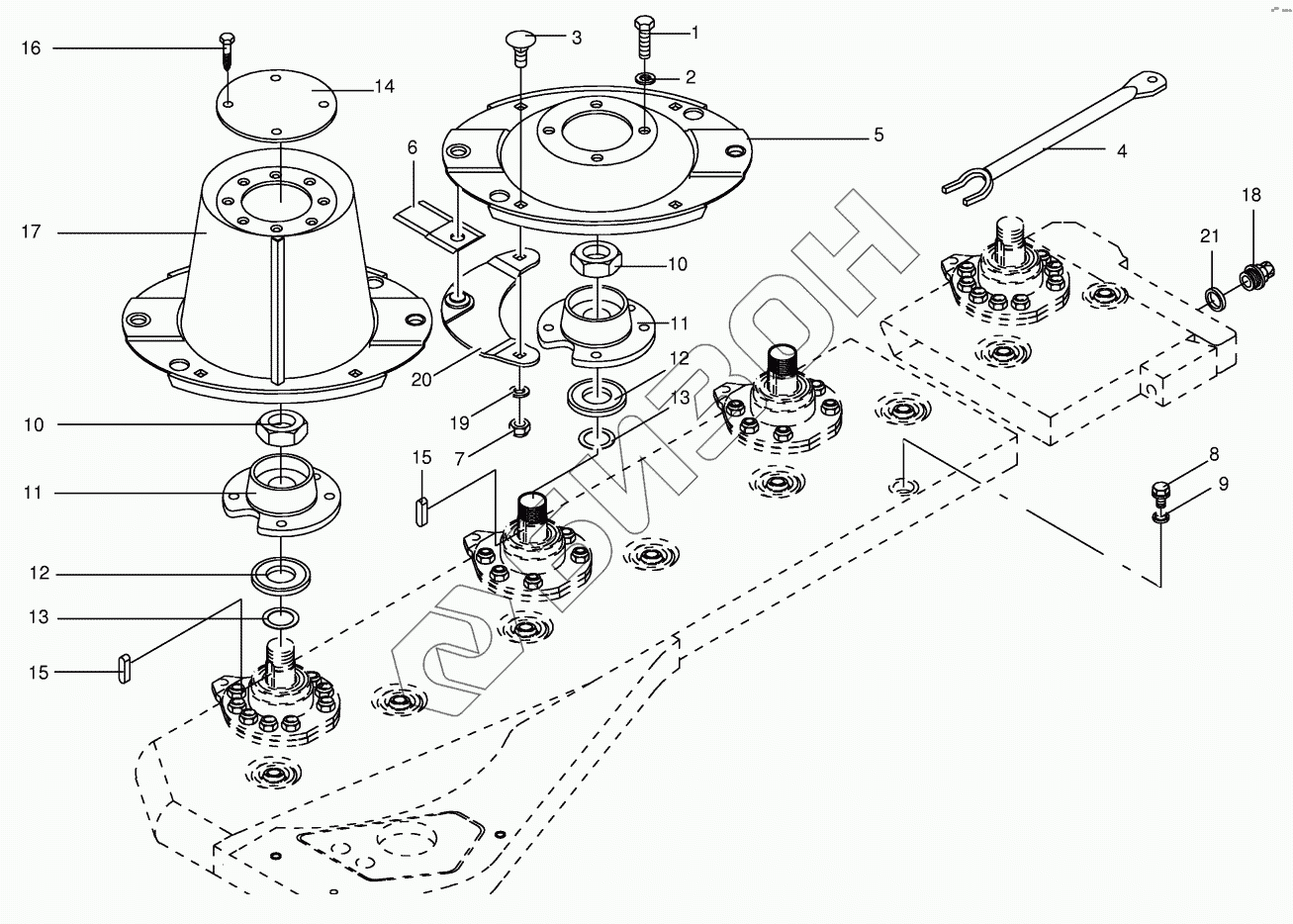

Графический каталог запасных частей к технике: KRONE AM 283CV. Cutter bar with quick coupler
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009101111 | Spring washer |
Загрузка ...
|
|
| 3 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 4 | 001458080 | Special key for blades |
Загрузка ...
|
|
| 5 | 001458590 | Mower disc |
Загрузка ...
|
|
| 6 | 001466901 | Knife-left |
Загрузка ...
|
|
| 6 | 001466911 | Knife-right |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 009060071 | Screw plug |
Загрузка ...
|
|
| 9 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 10 | 009085364 | Hex nut |
Загрузка ...
|
|
| 11 | 001441384 | Rotor hub |
Загрузка ...
|
|
| 12 | 009099350 | Spring washer |
Загрузка ...
|
|
| 13 | 009108630 | Shim ring |
Загрузка ...
|
|
| 14 | 001449432 | Cover |
Загрузка ...
|
|
| 15 | 009151050 | Fit-in key |
Загрузка ...
|
|
| 16 | 009069480 | Self-tapping screw |
Загрузка ...
|
|
| 17 | 001458600 | Mower drum |
Загрузка ...
|
|
| 18 | 009198111 | Breather |
Загрузка ...
|
|
| 19 | 009104140 | Washer |
Загрузка ...
|
|
| 20 | 001456231 | Knife support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
