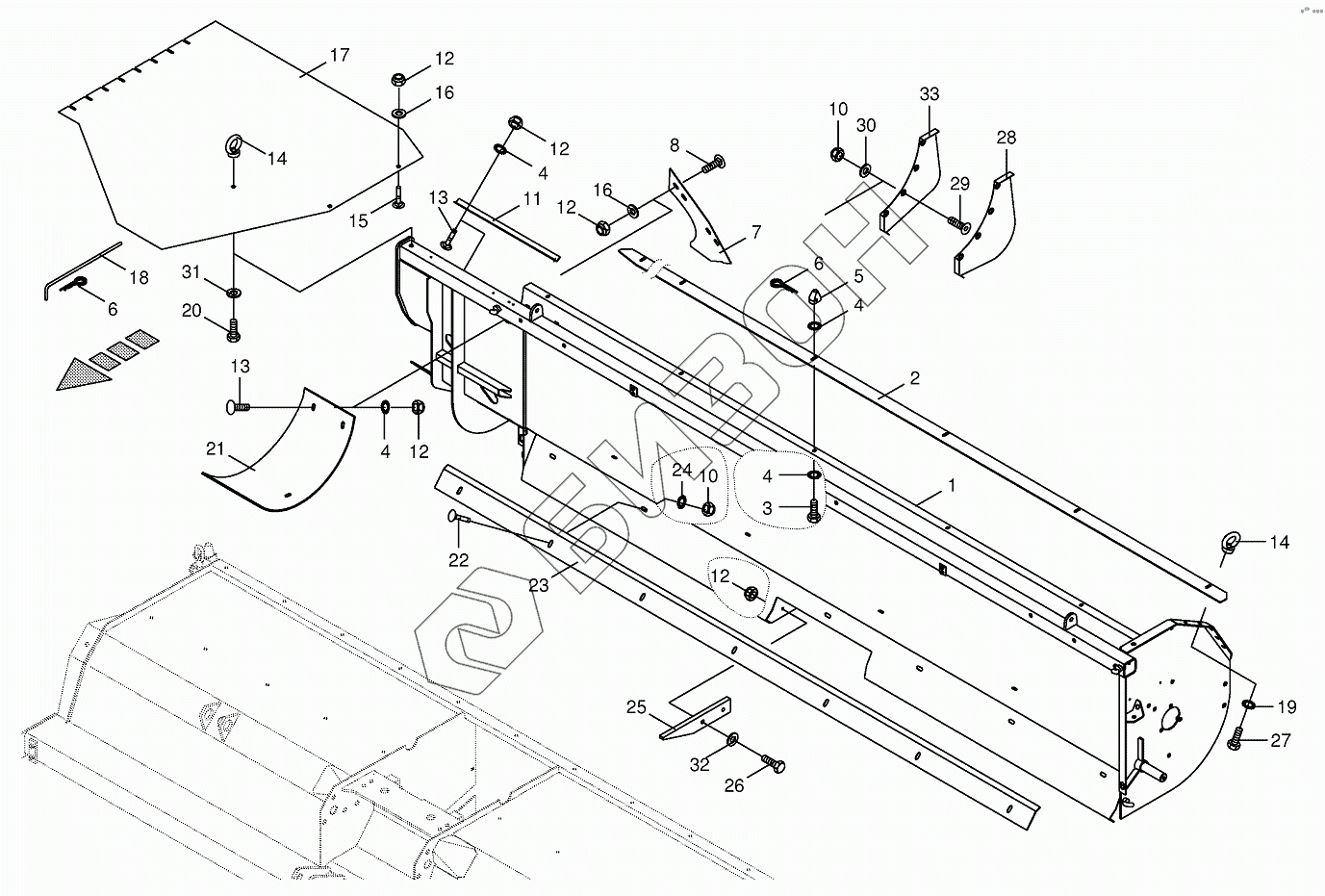

Графический каталог запасных частей к технике: KRONE BIG-M-400. Auger trough - lateral
/24.gif)
1
1
2
3
4
4
4
4
5
6
6
7
8
10
10
11
11
12
12
12
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200108520 | Auger trough-right |
Загрузка ...
|
|
| 1 | 200108510 | Auger trough-left |
Загрузка ...
|
|
| 2 | 002336162 | Scraper plate |
Загрузка ...
|
|
| 3 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 002313381 | Tapered nut |
Загрузка ...
|
|
| 6 | 009171041 | Spring clip |
Загрузка ...
|
|
| 7 | 200108880 | Stripper |
Загрузка ...
|
|
| 8 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 9 | 009103611 | Washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 200101440 | Angle plate-left |
Загрузка ...
|
|
| 11 | 200101450 | Angle plate-right |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 14 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 15 | 009049512 | Coach bolt |
Загрузка ...
|
|
| 16 | 009106040 | Washer |
Загрузка ...
|
|
| 17 | 200101140 | Stout cloth-left |
Загрузка ...
|
|
| 17 | 200101150 | Stout cloth-right |
Загрузка ...
|
|
| 18 | 002337790 | Grip bar |
Загрузка ...
|
|
| 19 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009014570 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200108900 | Extension-left |
Загрузка ...
|
|
| 21 | 200108890 | Extension-right |
Загрузка ...
|
|
| 22 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 23 | 002336181 | Scraper plate-below |
Загрузка ...
|
|
| 24 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 25 | 002336490 | Limit stop |
Загрузка ...
|
|
| 26 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 28 | 200118470 | Step-top left |
Загрузка ...
|
|
| 29 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 009104140 | Washer |
Загрузка ...
|
|
| 31 | 009106090 | Washer |
Загрузка ...
|
|
| 32 | 009104130 | Washer |
Загрузка ...
|
|
| 33 | 200121040 | Step-left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
