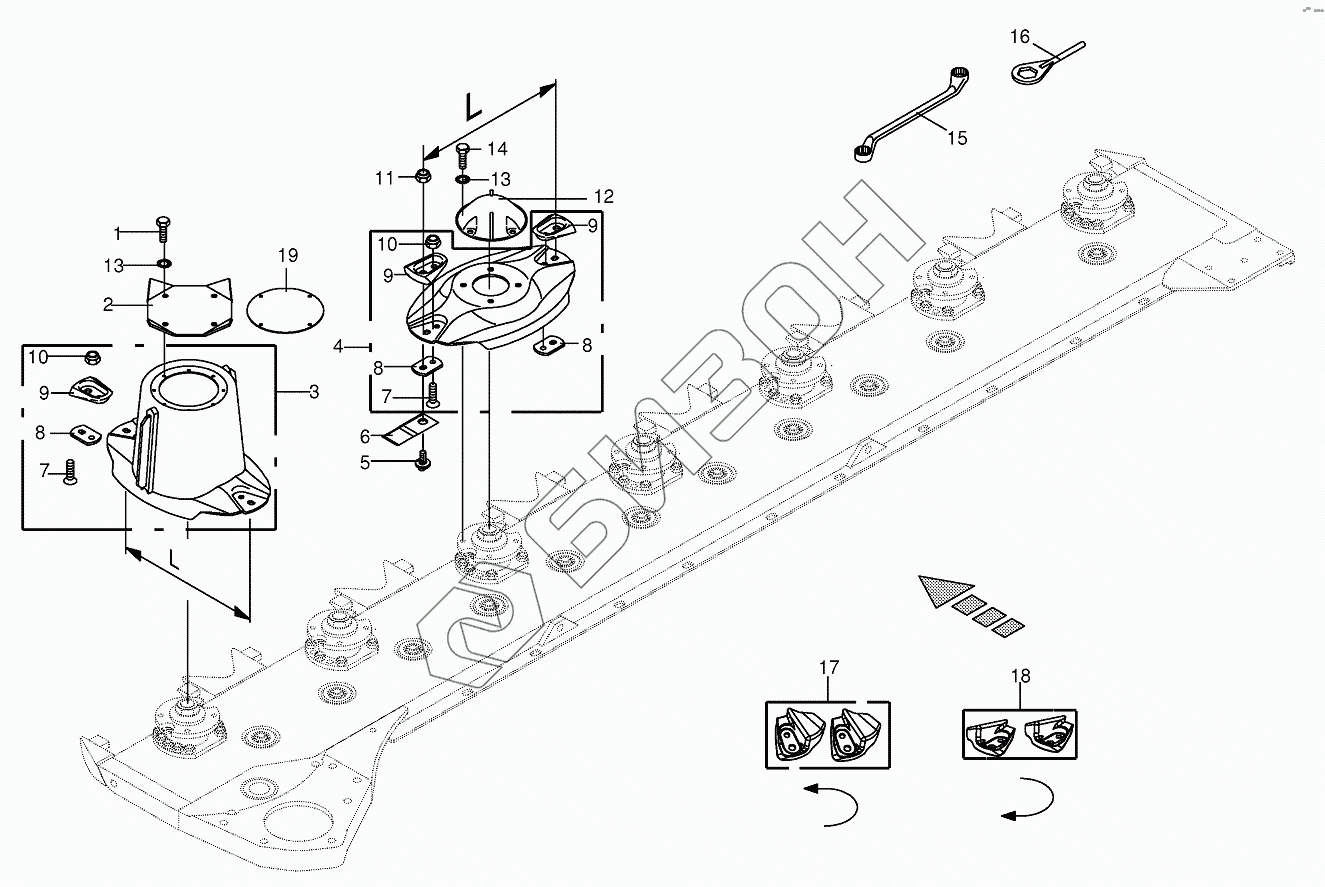

Графический каталог запасных частей к технике: KRONE BIG-M-400. Blade fastening - front / lateral-CRI
/34.gif)
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009006320 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 200312660 | 200312660 | Sealing cap |
Загрузка ...
|
|
| 1 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 200312550 | Stripper |
Загрузка ...
|
|
| 3 | 200307530 | Mower drum |
Загрузка ...
|
|
| 3 | 200314550 | Mower drum |
Загрузка ...
|
|
| 4 | 200307520 | Mower disc |
Загрузка ...
|
|
| 5 | 002537440 | Knife screw |
Загрузка ...
|
|
| 6 | 001398883 | Knife-left |
Загрузка ...
|
|
| 6 | 001398893 | Knife-right |
Загрузка ...
|
|
| 7 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 002530423 | Knife support |
Загрузка ...
|
|
| 9 | 002537431 | Guard |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 12 | 200309540 | Cover |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009253032 | Spanner key |
Загрузка ...
|
|
| 16 | 200305650 | Key |
Загрузка ...
|
|
| 17 | 200309590 | Crop-Lifter-left, optional |
Загрузка ...
|
|
| 18 | 200309600 | Crop-Lifter-right, optional |
Загрузка ...
|
|
| 19 | 002530521 | Cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
