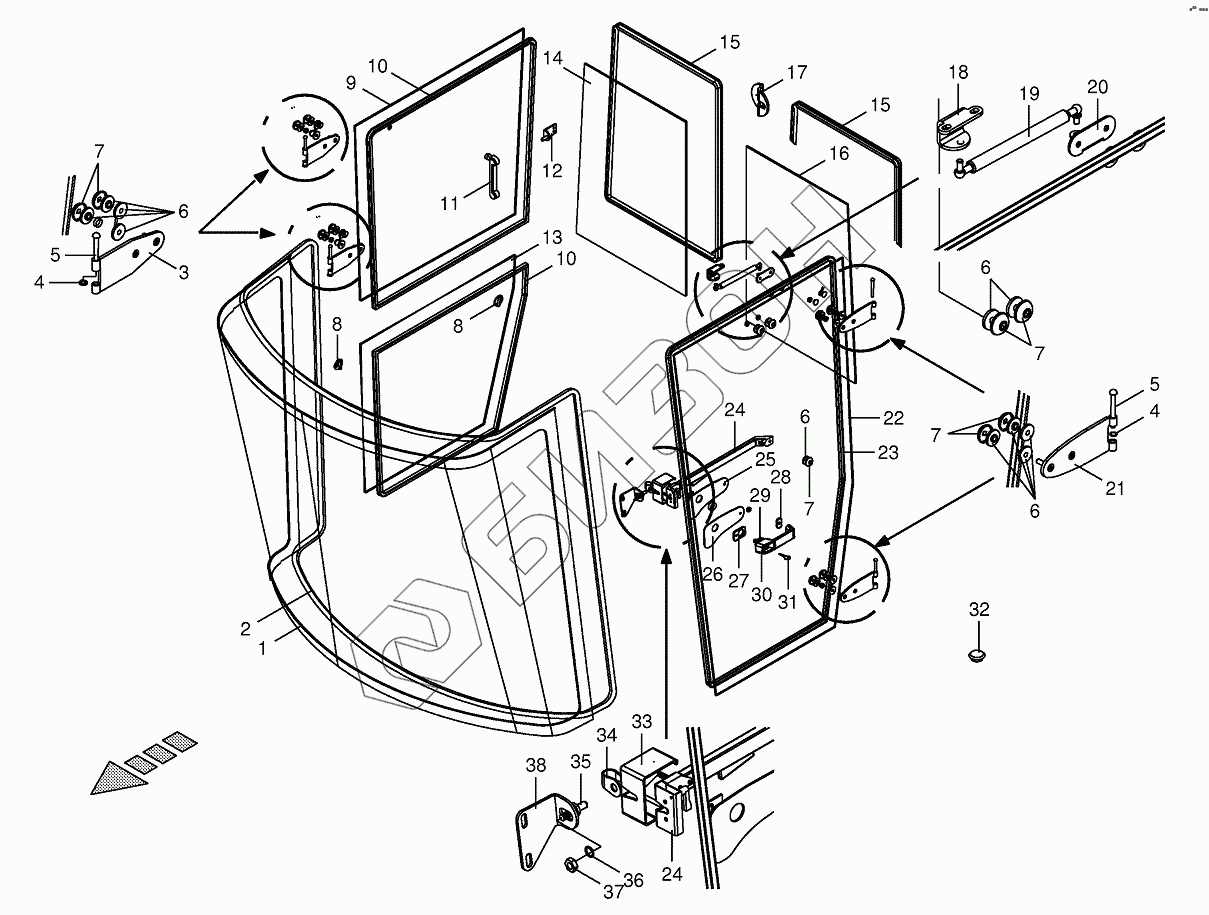

Графический каталог запасных частей к технике: KRONE BIG-M-400. Cab - glazing
/125.gif)
1
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
12
13
14
15
15
16
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002203690 | Windshield |
Загрузка ...
|
|
| 2 | 002203700 | Gasket |
Загрузка ...
|
|
| 3 | 002203740 | Hinge |
Загрузка ...
|
|
| 4 | 002204780 | Brass ring |
Загрузка ...
|
|
| 5 | 002203820 | Sprig |
Загрузка ...
|
|
| 6 | 002204790 | Intermediate washer |
Загрузка ...
|
|
| 7 | 002204800 | Outside washer |
Загрузка ...
|
|
| 8 | 002205630 | Support |
Загрузка ...
|
|
| 9 | 270012490 | Side window-top |
Загрузка ...
|
|
| 10 | 002203900 | Gasket |
Загрузка ...
|
|
| 11 | 270012710 | Window support-right |
Загрузка ...
|
|
| 11 | 002204770 | Panel strap |
Загрузка ...
|
|
| 12 | 270012720 | Sealing support |
Загрузка ...
|
|
| 13 | 270012500 | Side window-below |
Загрузка ...
|
|
| 14 | 002204750 | Rear panel-right |
Загрузка ...
|
|
| 15 | 002204760 | Gasket |
Загрузка ...
|
|
| 16 | 002204740 | Rear panel-left |
Загрузка ...
|
|
| 18 | 002203880 | Support |
Загрузка ...
|
|
| 19 | 002203870 | Gas spring |
Загрузка ...
|
|
| 20 | 002203810 | Support |
Загрузка ...
|
|
| 21 | 002203750 | Hinge |
Загрузка ...
|
|
| 22 | 002204730 | Door window |
Загрузка ...
|
|
| 23 | 002203720 | Gasket |
Загрузка ...
|
|
| 24 | 002203800 | Handle-inside |
Загрузка ...
|
|
| 25 | 002203780 | Pivot plate-left |
Загрузка ...
|
|
| 26 | 002206370 | Mat |
Загрузка ...
|
|
| 27 | 002204820 | Mat |
Загрузка ...
|
|
| 28 | 002204810 | Mat |
Загрузка ...
|
|
| 29 | 002204840 | Key for pressure switch |
Загрузка ...
|
|
| 30 | 002203760 | Handle |
Загрузка ...
|
|
| 31 | 002204640 | Key |
Загрузка ...
|
|
| 32 | 002205620 | Sealing plug |
Загрузка ...
|
|
| 33 | 002206350 | Lock cladding |
Загрузка ...
|
|
| 34 | 002204860 | Yoke |
Загрузка ...
|
|
| 35 | 002203830 | Cotter bolt |
Загрузка ...
|
|
| 36 | 002204850 | Washer |
Загрузка ...
|
|
| 37 | 002204870 | Hex nut |
Загрузка ...
|
|
| 38 | 002203860 | Locking plug retainer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
