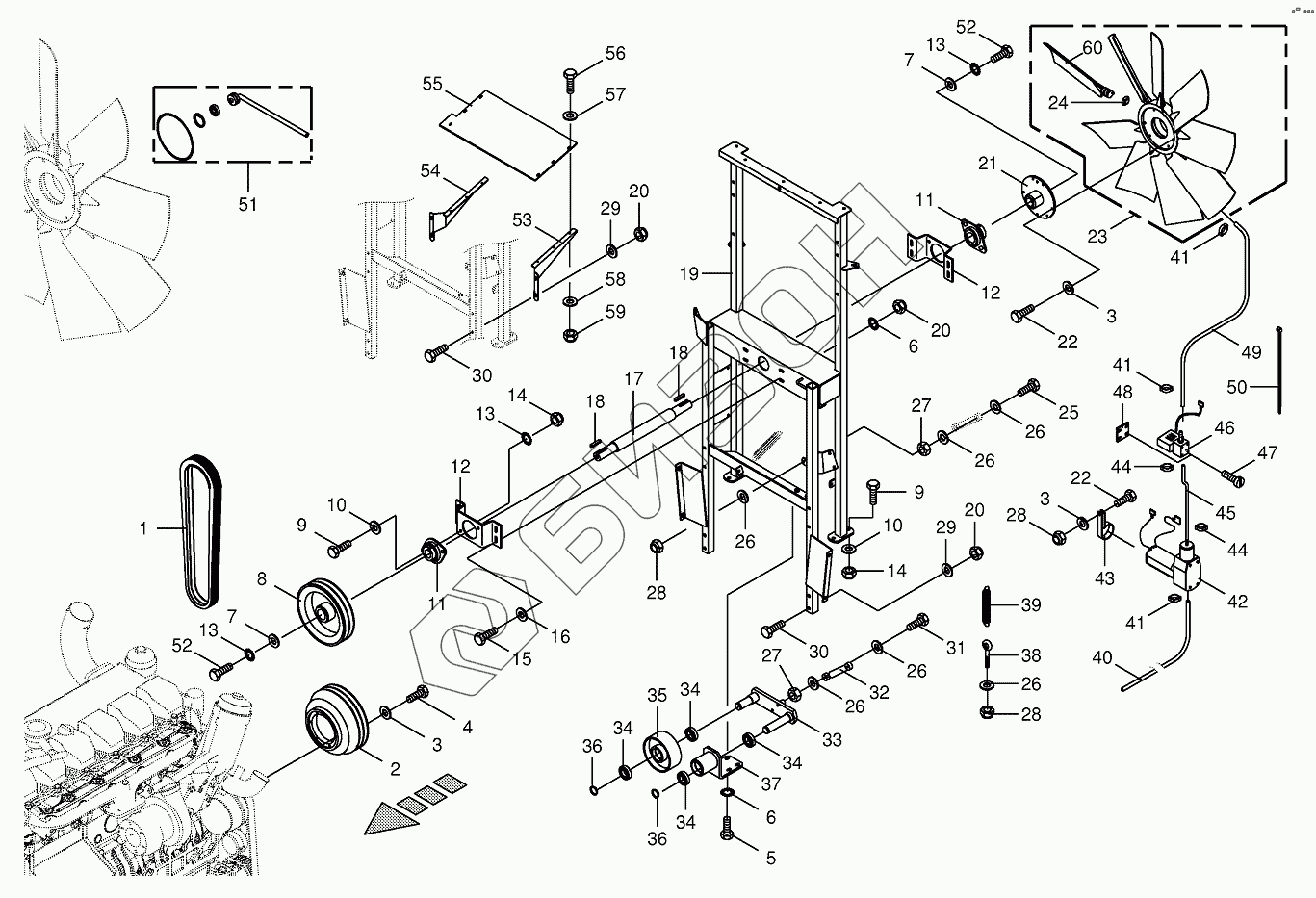

Графический каталог запасных частей к технике: KRONE BIG-M-400. Fan drive
/100.gif)
1
2
3
3
3
4
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
13
14
14
15
16
17
18
18
19
20
20
20
21
22
22
23
24
25
26
26
26
26
26
26
27
27
28
28
28
29
29
30
30
31
32
33
34
34
34
34
35
36
36
37
38
39
40
41
41
41
42
43
44
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009215420 | V-belt |
Загрузка ...
|
|
| 2 | 002316454 | V-belt pulley |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 200205340 | End plate |
Загрузка ...
|
|
| 8 | 002336841 | V-belt pulley |
Загрузка ...
|
|
| 9 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009105061 | Washer |
Загрузка ...
|
|
| 11 | 900003560 | Flange bearing |
Загрузка ...
|
|
| 12 | 200103850 | Plate |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009087010 | Locknut |
Загрузка ...
|
|
| 15 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009103530 | Washer |
Загрузка ...
|
|
| 17 | 200103830 | Shaft |
Загрузка ...
|
|
| 18 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 19 | 200103611 | Ventilator base frame |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 200119150 | Hub |
Загрузка ...
|
|
| 22 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009404030 | Fan |
Загрузка ...
|
|
| 24 | 009405510 | Slide block-1 Set =9 pieces |
Загрузка ...
|
|
| 25 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009106030 | Washer |
Загрузка ...
|
|
| 27 | 009082100 | Hex nut |
Загрузка ...
|
|
| 28 | 009087060 | Locknut |
Загрузка ...
|
|
| 29 | 009104140 | Washer |
Загрузка ...
|
|
| 30 | 009016021 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002307640 | Damper |
Загрузка ...
|
|
| 33 | 002316513 | Rocker |
Загрузка ...
|
|
| 34 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 35 | 002299422 | Jockey pulley |
Загрузка ...
|
|
| 36 | 009115360 | Circlip |
Загрузка ...
|
|
| 37 | 002316484 | Angle |
Загрузка ...
|
|
| 38 | 009183100 | Eye screw |
Загрузка ...
|
|
| 39 | 002500674 | Tension spring |
Загрузка ...
|
|
| 40 | 009404480 | Hose |
Загрузка ...
|
|
| 41 | 009240630 | 2-ear-clamp |
Загрузка ...
|
|
| 42 | 009404470 | Compressor |
Загрузка ...
|
|
| 43 | 009240660 | Tube clip w. rubber |
Загрузка ...
|
|
| 44 | 009240640 | 2-ear-clamp |
Загрузка ...
|
|
| 45 | 270035580 | Plastic pipe |
Загрузка ...
|
|
| 46 | 009402391 | Valve |
Загрузка ...
|
|
| 47 | 009034030 | Allen screw |
Загрузка ...
|
|
| 48 | 002333501 | Lining plate |
Загрузка ...
|
|
| 49 | 270035590 | Plastic pipe |
Загрузка ...
|
|
| 50 | 009226740 | Cable band |
Загрузка ...
|
|
| 51 | 270017360 | Repair kit |
Загрузка ...
|
|
| 52 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 53 | 200123350 | Support-right |
Загрузка ...
|
|
| 54 | 200123370 | Support-left |
Загрузка ...
|
|
| 55 | 200123380 | Air guide plate |
Загрузка ...
|
|
| 56 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 57 | 009103511 | Washer |
Загрузка ...
|
|
| 58 | 009104111 | Washer |
Загрузка ...
|
|
| 59 | 009087041 | Locknut |
Загрузка ...
|
|
| 60 | 270045630 | Rotor blade-1 Set =3 pieces |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
