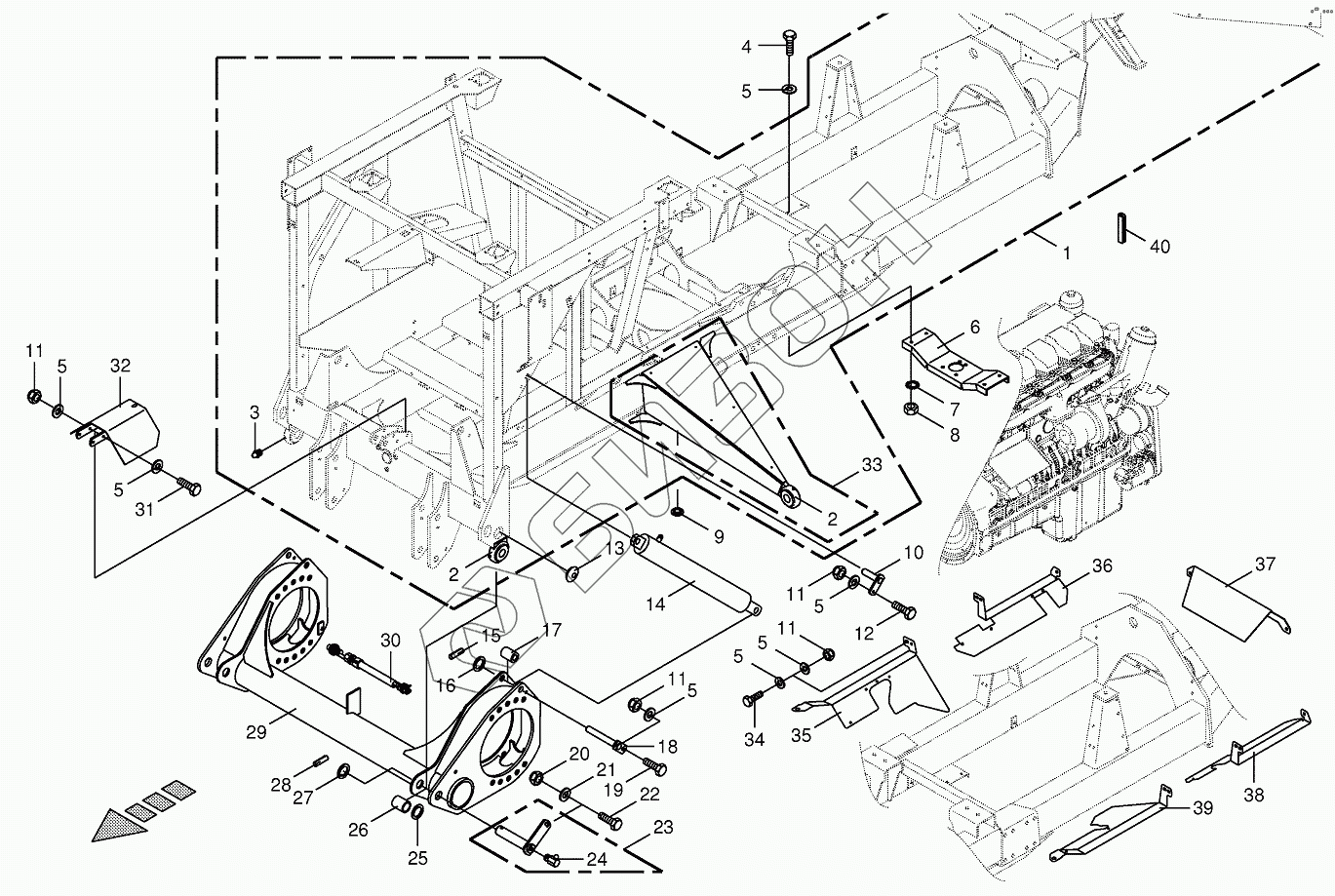

Графический каталог запасных частей к технике: KRONE BIG-M-400. Frame / axle
/85.gif)
1
2
2
3
4
5
5
5
5
5
5
5
6
7
8
9
9
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187831 | 009187831 | Sealing set |
Загрузка ...
|
|
| 270006230 | 270006230 | Hydraulic cylinder-optional |
Загрузка ...
|
|
| 270128630 | 270128630 | Ball joint eye |
Загрузка ...
|
|
| 009187831 | 009187831 | Sealing set |
Загрузка ...
|
|
| 1 | 200107810 | Frame |
Загрузка ...
|
|
| 2 | 009232411 | Ball joint |
Загрузка ...
|
|
| 3 | 009191050 | Grease niple |
Загрузка ...
|
|
| 4 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009104140 | Washer |
Загрузка ...
|
|
| 6 | 002326680 | Traverse |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009082120 | Hex nut |
Загрузка ...
|
|
| 9 | 009250180 | Sealing plug |
Загрузка ...
|
|
| 9 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 9 | 009250290 | Sealing plug |
Загрузка ...
|
|
| 10 | 002308471 | Pin |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009250010 | Sealing plug |
Загрузка ...
|
|
| 14 | 009184793 | Hydraulic cylinder |
Загрузка ...
|
|
| 15 | 009127142 | Roll pin |
Загрузка ...
|
|
| 16 | 009105141 | Washer |
Загрузка ...
|
|
| 17 | 001536080 | Bushing |
Загрузка ...
|
|
| 18 | 002328683 | Pin |
Загрузка ...
|
|
| 19 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009087010 | Locknut |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002328773 | Pin |
Загрузка ...
|
|
| 24 | 009191070 | Grease niple |
Загрузка ...
|
|
| 25 | 009108900 | Shim ring |
Загрузка ...
|
|
| 25 | 009108910 | Shim ring |
Загрузка ...
|
|
| 25 | 009108850 | Shim ring |
Загрузка ...
|
|
| 26 | 002329760 | Spacer bushing |
Загрузка ...
|
|
| 27 | 009105181 | Washer |
Загрузка ...
|
|
| 28 | 009127453 | Roll pin |
Загрузка ...
|
|
| 29 | 002328167 | Leading axle |
Загрузка ...
|
|
| 30 | 003021643 | Namursensor |
Загрузка ...
|
|
| 31 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002332203 | Guard-for slipping clutch |
Загрузка ...
|
|
| 33 | 200122930 | Cantilever-left/right |
Загрузка ...
|
|
| 34 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 35 | 200123390 | Screeninig sheet-right front |
Загрузка ...
|
|
| 36 | 200123400 | Screeninig sheet-back right |
Загрузка ...
|
|
| 37 | 200123410 | Screeninig sheet-back middle |
Загрузка ...
|
|
| 38 | 200122170 | Screeninig sheet-back left |
Загрузка ...
|
|
| 39 | 200122180 | Screeninig sheet-left front |
Загрузка ...
|
|
| 40 | 270040090 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
