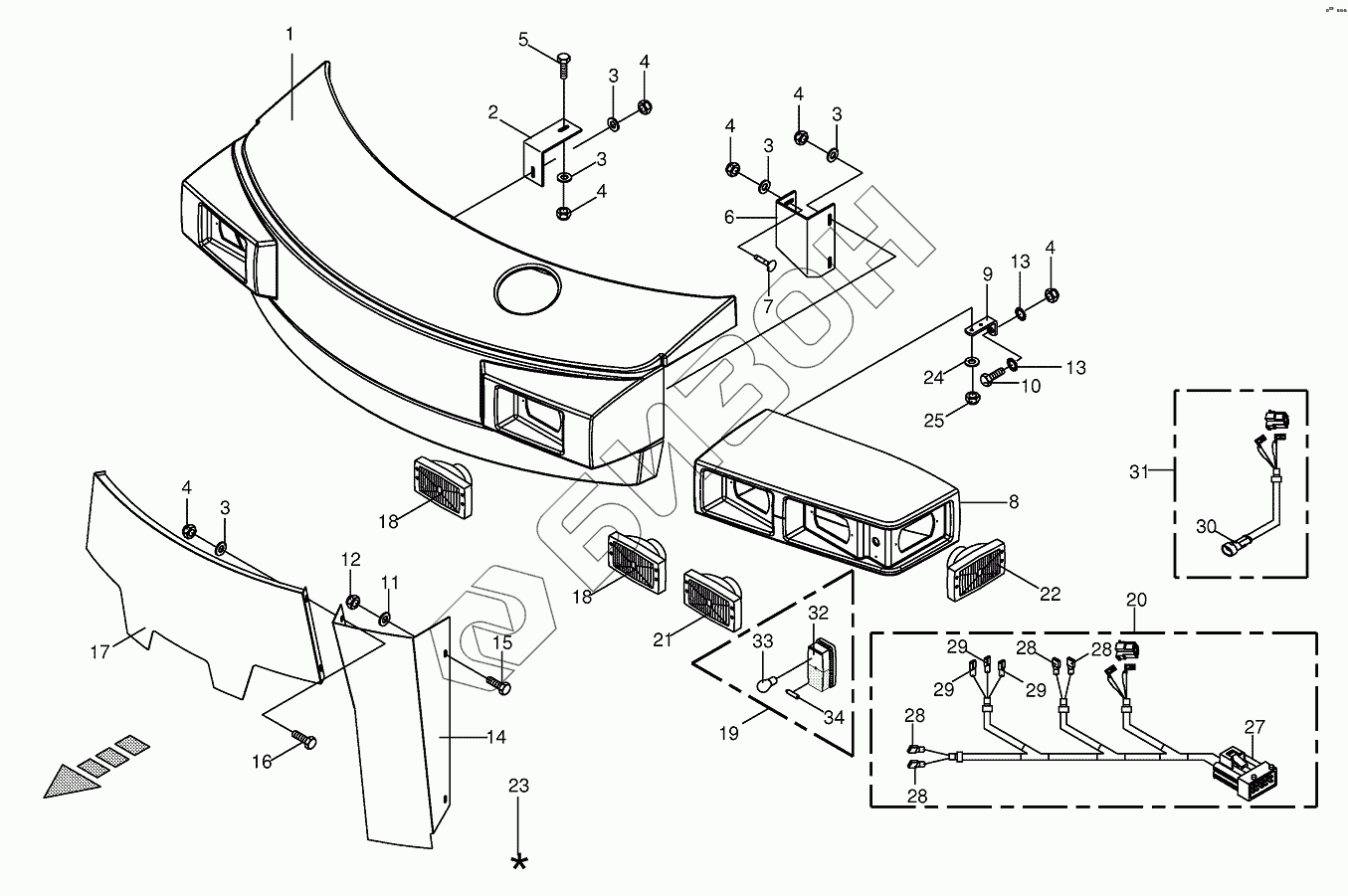

Графический каталог запасных частей к технике: KRONE BIG-M-400. Front guard / Lighting
/90.gif)
1
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
20
20
21
22
23
24
25
27
28
28
28
28
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 009247140 | 009247140 | Bulb |
Загрузка ...
|
|
| 1 | 002319900 | Front guard |
Загрузка ...
|
|
| 2 | 002331051 | Support |
Загрузка ...
|
|
| 3 | 009104140 | Washer |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002328571 | Support-right |
Загрузка ...
|
|
| 6 | 002328561 | Support-left |
Загрузка ...
|
|
| 7 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 8 | 002319910 | Front guard-left/right |
Загрузка ...
|
|
| 9 | 002326553 | Support |
Загрузка ...
|
|
| 10 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009104130 | Washer |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002329744 | Cover plate-left |
Загрузка ...
|
|
| 14 | 002329755 | Cover plate-right |
Загрузка ...
|
|
| 15 | 009010491 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002329713 | Cover plate |
Загрузка ...
|
|
| 18 | 009246371 | Headlight-middle |
Загрузка ...
|
|
| 19 | 009246361 | Flashing light with side light |
Загрузка ...
|
|
| 20 | 003031662 | Wiring harness-right |
Загрузка ...
|
|
| 20 | 003031652 | Wiring harness-left |
Загрузка ...
|
|
| 21 | 009247440 | Headlight-outside |
Загрузка ...
|
|
| 22 | 009247450 | Headlight |
Загрузка ...
|
|
| 23 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 24 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009082100 | Hex nut |
Загрузка ...
|
|
| 27 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 28 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 29 | 009246940 | Flat sleeve-red |
Загрузка ...
|
|
| 30 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 31 | 003031672 | Adapter wire |
Загрузка ...
|
|
| 32 | 200807610 | Pane |
Загрузка ...
|
|
| 33 | 009246930 | Singel filament buld |
Загрузка ...
|
|
| 34 | 009247090 | Singel filament buld |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
