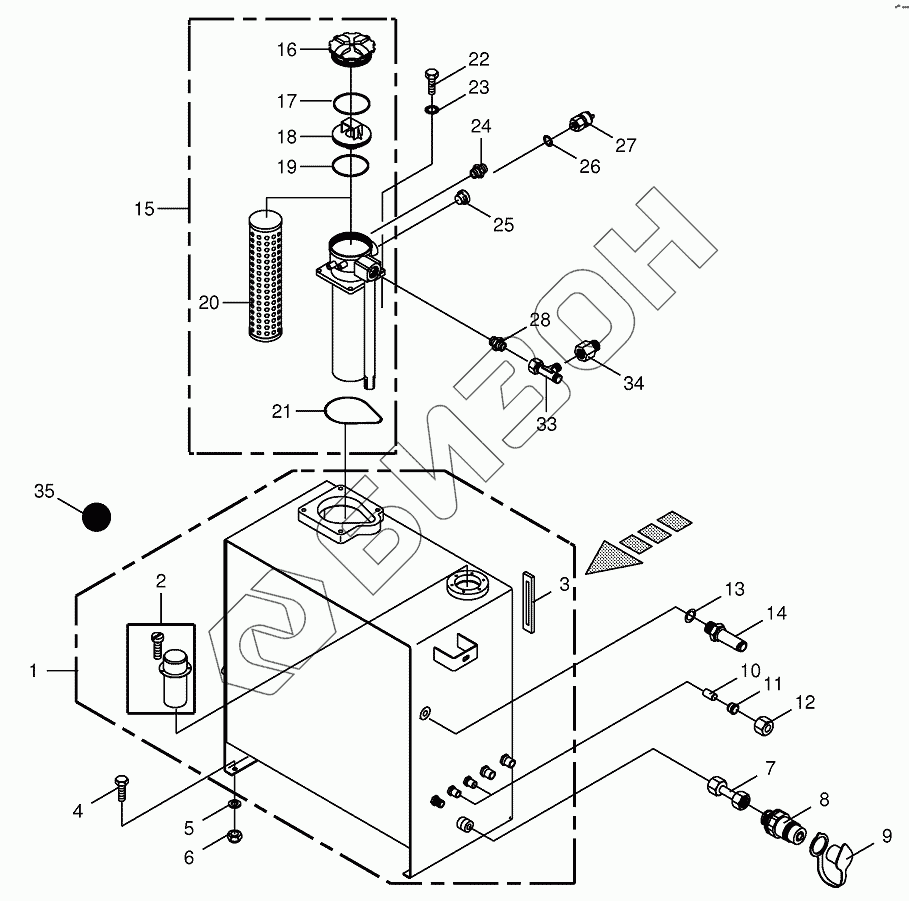

Графический каталог запасных частей к технике: KRONE BIG-M-400. Hydraulic tank
/103.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002329317 | Hydraulic tank |
Загрузка ...
|
|
| 2 | 009400300 | Filler neck |
Загрузка ...
|
|
| 3 | 009400291 | Oil level indicator |
Загрузка ...
|
|
| 4 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009104130 | Washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 002307440 | Double nipple |
Загрузка ...
|
|
| 8 | 009211312 | Sleeve |
Загрузка ...
|
|
| 9 | 009211760 | Dust cap-red |
Загрузка ...
|
|
| 10 | 002804111 | Plug |
Загрузка ...
|
|
| 11 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 12 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 13 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 14 | 003025100 | Levelling switch |
Загрузка ...
|
|
| 15 | 002297072 | Return-suction filter |
Загрузка ...
|
|
| 16 | 009385920 | Cover |
Загрузка ...
|
|
| 17 | 009375641 | O-ring |
Загрузка ...
|
|
| 18 | 009385930 | Spout |
Загрузка ...
|
|
| 19 | 009375661 | O-ring |
Загрузка ...
|
|
| 20 | 002297670 | Filter |
Загрузка ...
|
|
| 21 | 009375671 | O-ring |
Загрузка ...
|
|
| 22 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009208191 | Male connector |
Загрузка ...
|
|
| 25 | 009208650 | Screw plug |
Загрузка ...
|
|
| 26 | 009377161 | Gasket ring |
Загрузка ...
|
|
| 27 | 002297100 | Pressure switch |
Загрузка ...
|
|
| 28 | 009208201 | Male connector |
Загрузка ...
|
|
| 29 | 009210671 | Angle lug |
Загрузка ...
|
|
| 30 | 009209020 | Reducer fitting |
Загрузка ...
|
|
| 31 | 009208470 | Reducer fitting |
Загрузка ...
|
|
| 32 | 009208330 | T connector |
Загрузка ...
|
|
| 33 | 009208280 | Adjustable L connection |
Загрузка ...
|
|
| 34 | 009196600 | Reducer fitting |
Загрузка ...
|
|
| 35 | 009260291 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
