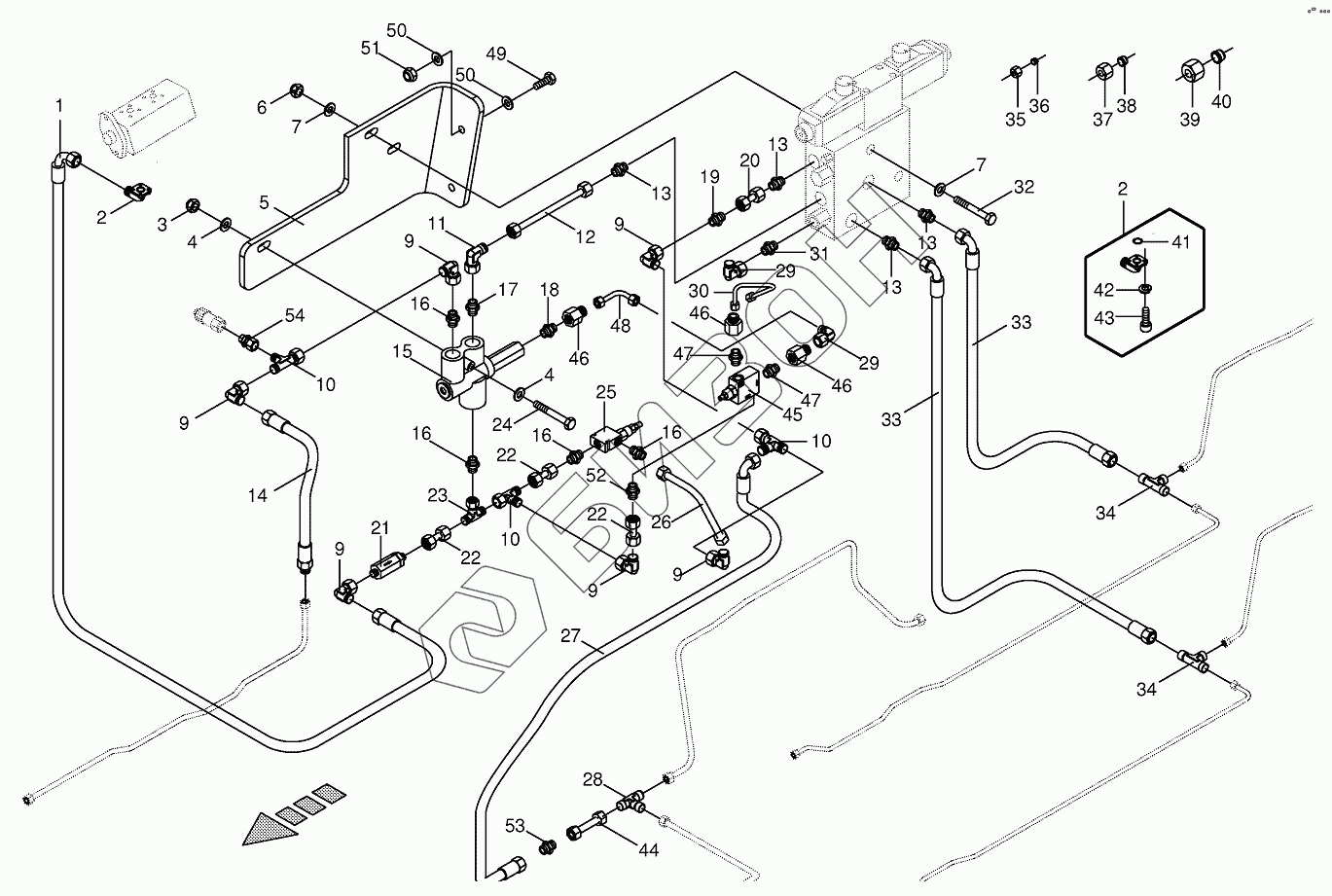

Графический каталог запасных частей к технике: KRONE BIG-M-400. Hydraulics - automatic pilot-optional
/139.gif)
1
2
2
3
4
4
5
6
7
7
9
9
9
9
9
9
10
10
10
11
12
13
13
13
13
14
15
16
16
16
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
47
48
49
50
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009209822 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009197560 | Flange connection |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 009104130 | Washer |
Загрузка ...
|
|
| 5 | 002337980 | Panel Automatic pilot |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 009104140 | Washer |
Загрузка ...
|
|
| 8 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009210651 | Angle lug |
Загрузка ...
|
|
| 10 | 009210750 | Adjustable L connection |
Загрузка ...
|
|
| 11 | 009210671 | Angle lug |
Загрузка ...
|
|
| 12 | 002338100 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 009199331 | Male connector |
Загрузка ...
|
|
| 14 | 009210331 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009192230 | Priority valve |
Загрузка ...
|
|
| 16 | 009210622 | Male connector |
Загрузка ...
|
|
| 17 | 009196021 | Male connector |
Загрузка ...
|
|
| 18 | 009199590 | Male connector |
Загрузка ...
|
|
| 19 | 009209420 | Reducer fitting |
Загрузка ...
|
|
| 20 | 002307430 | Double nipple |
Загрузка ...
|
|
| 21 | 009191690 | High pressure filter |
Загрузка ...
|
|
| 22 | 002307440 | Double nipple |
Загрузка ...
|
|
| 23 | 009209500 | T connector |
Загрузка ...
|
|
| 24 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009192240 | Pressure control valve |
Загрузка ...
|
|
| 26 | 002337990 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 27 | 009200030 | High pressure hose line |
Загрузка ...
|
|
| 28 | 009210731 | T-connector |
Загрузка ...
|
|
| 29 | 009199650 | Angle lug |
Загрузка ...
|
|
| 30 | 002337970 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 009199640 | Male connector |
Загрузка ...
|
|
| 32 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009210041 | High pressure hose line |
Загрузка ...
|
|
| 34 | 009210711 | T connector |
Загрузка ...
|
|
| 35 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 36 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 37 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 38 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 39 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 40 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 41 | 009376290 | O-ring |
Загрузка ...
|
|
| 42 | 009100320 | Spring washer |
Загрузка ...
|
|
| 43 | 009030451 | Allen screw |
Загрузка ...
|
|
| 44 | 200100310 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 45 | 270003770 | Pressure regulator |
Загрузка ...
|
|
| 46 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 47 | 009199180 | Male connector |
Загрузка ...
|
|
| 48 | 200100320 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 49 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009105061 | Washer |
Загрузка ...
|
|
| 51 | 009087010 | Locknut |
Загрузка ...
|
|
| 52 | 009197611 | Male connector |
Загрузка ...
|
|
| 53 | 009210531 | Connector |
Загрузка ...
|
|
| 54 | 200100560 | Reducer fitting |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
