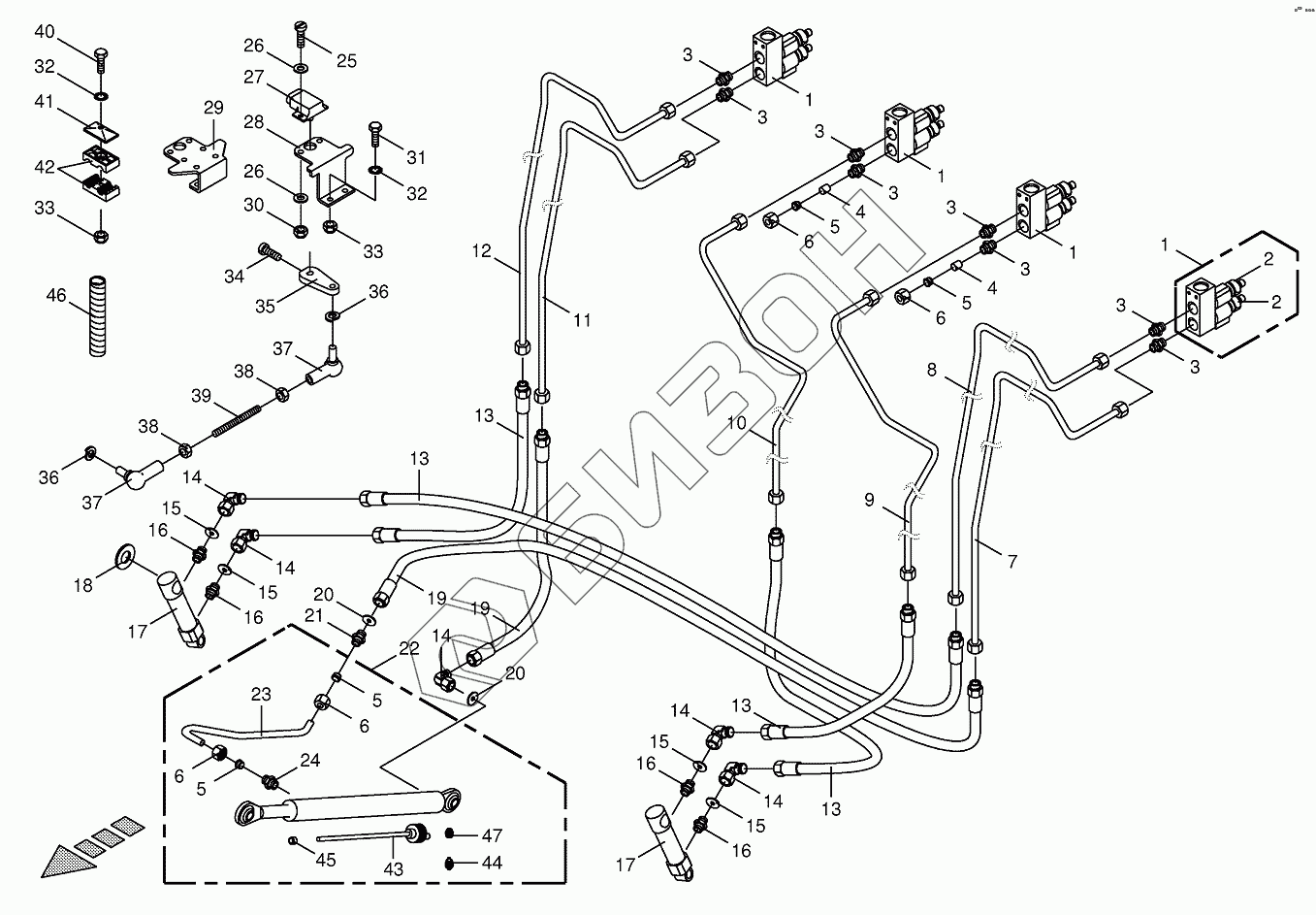

Графический каталог запасных частей к технике: KRONE BIG-M-400. Hydraulics - cutting height
/116.gif)
1
1
1
1
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
13
13
13
14
14
14
14
14
15
15
15
15
16
16
16
16
17
17
18
19
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
37
38
38
39
40
40
40
41
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 270005440 | 270005440 | Sealing set |
Загрузка ...
|
|
| 270181110 | 270181110 | Spacer sleeve |
Загрузка ...
|
|
| 270128640 | 270128640 | Ball joint eye |
Загрузка ...
|
|
| 009188170 | 009188170 | Sealing set |
Загрузка ...
|
|
| 1 | 009190010 | Control bloc |
Загрузка ...
|
|
| 2 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 3 | 009210602 | Male connector |
Загрузка ...
|
|
| 4 | 002804111 | Plug |
Загрузка ...
|
|
| 5 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 6 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 7 | 200113210 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 200113220 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 200113240 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 200113200 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 200113190 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 200113230 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 009200652 | High pressure hose line |
Загрузка ...
|
|
| 14 | 009210671 | Angle lug |
Загрузка ...
|
|
| 15 | 270006670 | Throttling disc |
Загрузка ...
|
|
| 16 | 009209011 | Male connector |
Загрузка ...
|
|
| 17 | 002333532 | Hydraulic cylinder |
Загрузка ...
|
|
| 18 | 009105141 | Washer |
Загрузка ...
|
|
| 19 | 009209700 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009193210 | Throttling disc |
Загрузка ...
|
|
| 21 | 009210541 | Connector |
Загрузка ...
|
|
| 22 | 009185540 | Hydraulic cylinder |
Загрузка ...
|
|
| 23 | 009193440 | Hydraulic line |
Загрузка ...
|
|
| 24 | 009208180 | Male connector |
Загрузка ...
|
|
| 25 | 009034271 | Allen screw |
Загрузка ...
|
|
| 26 | 009103250 | Washer |
Загрузка ...
|
|
| 27 | 003031460 | Hall sensor |
Загрузка ...
|
|
| 28 | 200100620 | Sensor support |
Загрузка ...
|
|
| 29 | 200100610 | Sensor support |
Загрузка ...
|
|
| 30 | 009080061 | Hex nut |
Загрузка ...
|
|
| 31 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009087060 | Locknut |
Загрузка ...
|
|
| 34 | 009034220 | Allen screw |
Загрузка ...
|
|
| 35 | 200100650 | Lever |
Загрузка ...
|
|
| 36 | 009100310 | Spring washer |
Загрузка ...
|
|
| 37 | 009271140 | Link |
Загрузка ...
|
|
| 38 | 009082071 | Hex nut |
Загрузка ...
|
|
| 39 | 003526941 | Coupler |
Загрузка ...
|
|
| 40 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009010100 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009251340 | Cover plate |
Загрузка ...
|
|
| 42 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 42 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 43 | 270034140 | Position sensor |
Загрузка ...
|
|
| 44 | 270034160 | Plug-5-pole |
Загрузка ...
|
|
| 45 | 270034150 | Position solenoid |
Загрузка ...
|
|
| 46 | 270039740 | Spiral strip -ld.-no.=1m |
Загрузка ...
|
|
| 47 | 270053640 | Plug retainer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
