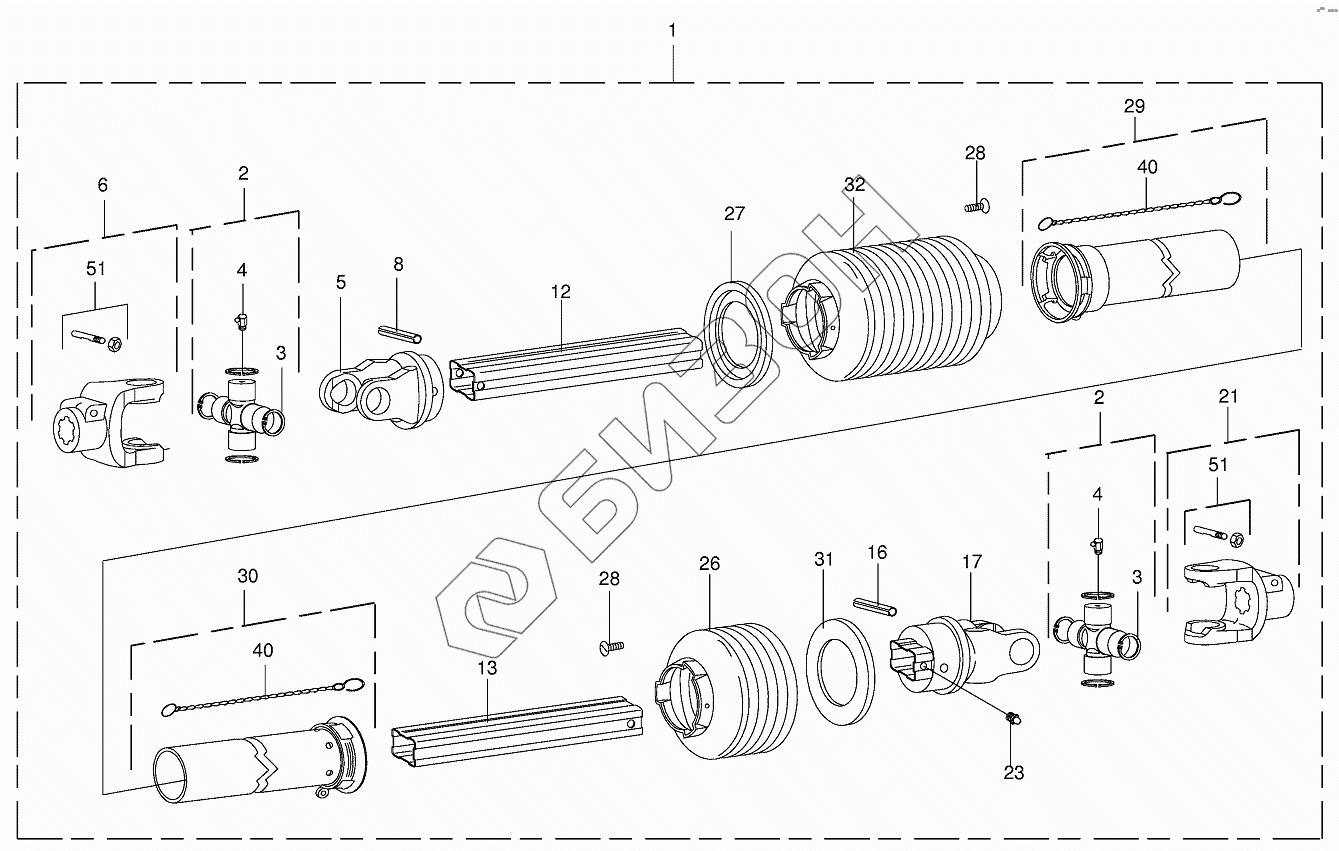

Графический каталог запасных частей к технике: KRONE BIG-M-400. Main Pto shaft-ByPy
/161.gif)
1
2
2
3
3
4
4
5
6
8
12
13
16
17
21
23
26
27
28
28
29
30
31
32
40
40
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009559202 | Pto drive shaft |
Загрузка ...
|
|
| 2 | 270013390 | Cross assy |
Загрузка ...
|
|
| 3 | 009116030 | Circlip |
Загрузка ...
|
|
| 4 | 009192030 | Grease niple |
Загрузка ...
|
|
| 5 | 009554470 | Inner yoke for female tube |
Загрузка ...
|
|
| 6 | 009554460 | Outer yoke |
Загрузка ...
|
|
| 8 | 009127202 | Roll pin |
Загрузка ...
|
|
| 12 | 270009070 | Profile tube-outside |
Загрузка ...
|
|
| 13 | 270037320 | Inner special section tube with integr. lubrication system |
Загрузка ...
|
|
| 16 | 009127192 | Roll pin |
Загрузка ...
|
|
| 17 | 009554500 | Inner yoke for male tube |
Загрузка ...
|
|
| 21 | 009554460 | Outer yoke |
Загрузка ...
|
|
| 23 | 009191080 | Grease niple |
Загрузка ...
|
|
| 26 | 270009120 | Dust boot |
Загрузка ...
|
|
| 27 | 009554520 | Ball race |
Загрузка ...
|
|
| 28 | 009554530 | Screw |
Загрузка ...
|
|
| 29 | 009554540 | Protective tube-outside |
Загрузка ...
|
|
| 30 | 009554550 | Protective tube-inside |
Загрузка ...
|
|
| 31 | 009554560 | Ball race |
Загрузка ...
|
|
| 32 | 009554570 | Guard |
Загрузка ...
|
|
| 40 | 009554580 | Chain |
Загрузка ...
|
|
| 51 | 009562690 | Clamping screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
