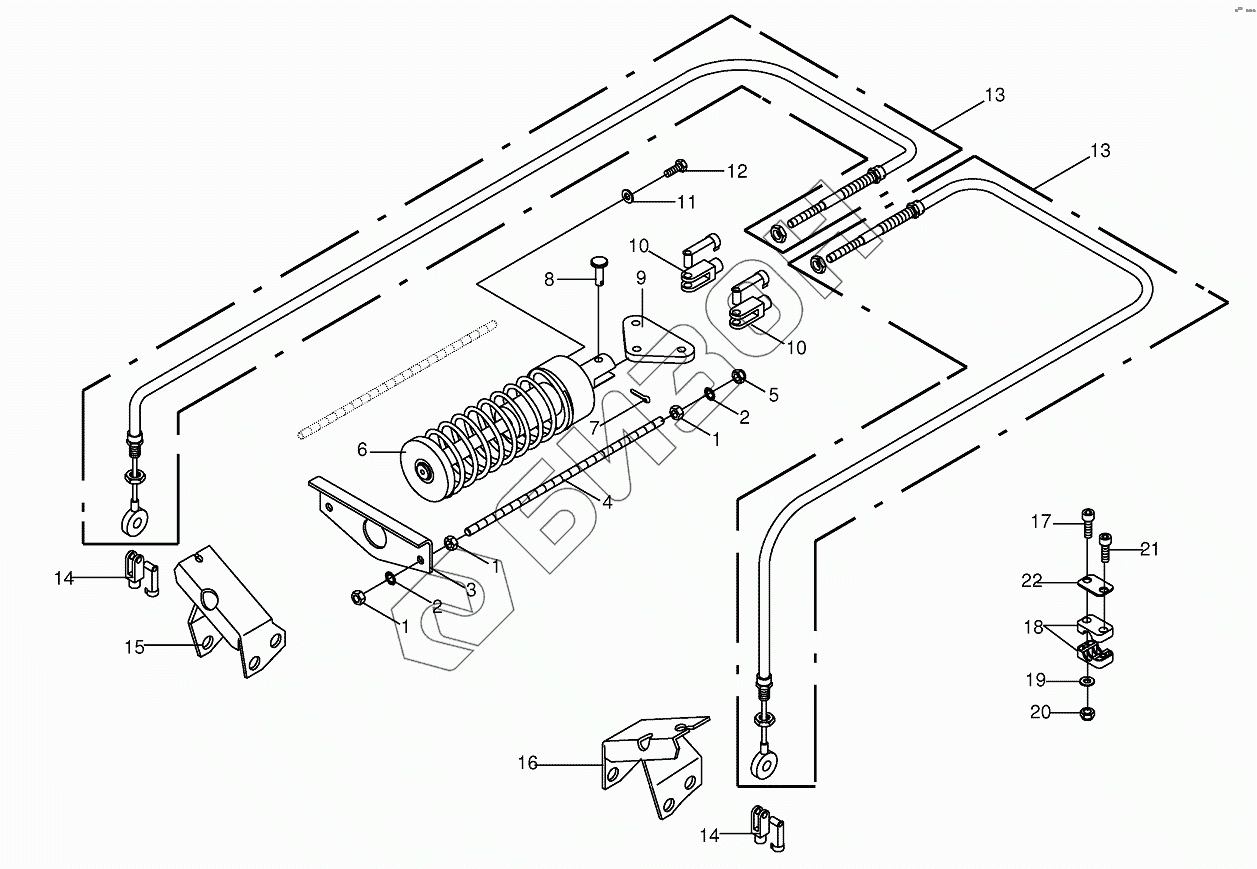

Графический каталог запасных частей к технике: KRONE BIG-M-400. Parking brake
/119.gif)
1
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188010 | 009188010 | Sealing set |
Загрузка ...
|
|
| 1 | 009082150 | Hex nut |
Загрузка ...
|
|
| 2 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002327411 | Unlatching |
Загрузка ...
|
|
| 4 | 002330582 | Threaded rod |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 009402021 | Parking break cylinder |
Загрузка ...
|
|
| 7 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 8 | 009160111 | Pin with small head |
Загрузка ...
|
|
| 9 | 002330631 | Pendulum equalizer |
Загрузка ...
|
|
| 10 | 009271110 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 11 | 009105061 | Washer |
Загрузка ...
|
|
| 12 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009265041 | Bowden cable cpl. |
Загрузка ...
|
|
| 14 | 009271160 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 15 | 002328961 | Support |
Загрузка ...
|
|
| 16 | 002328971 | Support |
Загрузка ...
|
|
| 17 | 009030512 | Allen screw |
Загрузка ...
|
|
| 18 | 009251470 | Tube clamp-2 halves |
Загрузка ...
|
|
| 19 | 009104111 | Washer |
Загрузка ...
|
|
| 20 | 009087041 | Locknut |
Загрузка ...
|
|
| 21 | 009030480 | Allen screw |
Загрузка ...
|
|
| 22 | 009251450 | Cover plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
