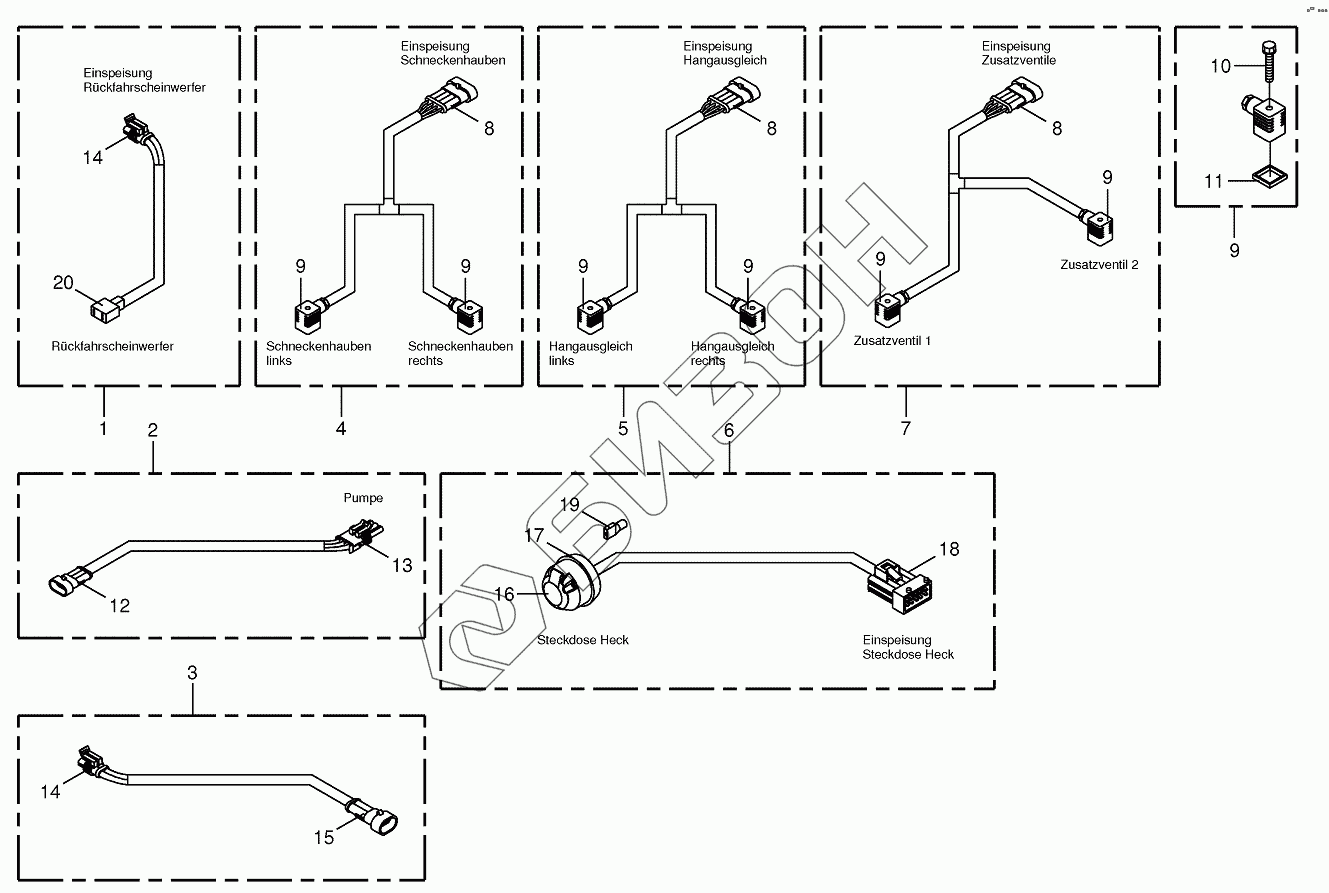

Графический каталог запасных частей к технике: KRONE BIG-M-400. Several wiring looms
/152.gif)
1
2
3
4
5
6
7
8
8
8
9
9
9
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003018020 | 003018020 | Solenoid valve plug-black |
Загрузка ...
|
|
| 1 | 200805080 | Adapter wire-Reversing light |
Загрузка ...
|
|
| 2 | 200806350 | Adapter wire |
Загрузка ...
|
|
| 3 | 003027454 | Wiring harness |
Загрузка ...
|
|
| 4 | 200805151 | Wiring harness-auger hood |
Загрузка ...
|
|
| 5 | 200805181 | Wiring harness-Slope balance |
Загрузка ...
|
|
| 6 | 200805070 | Wiring harness-Socket rear |
Загрузка ...
|
|
| 7 | 200805170 | Wiring harness-auxiliary valve |
Загрузка ...
|
|
| 8 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 9 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 10 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 11 | 003011860 | Gasket |
Загрузка ...
|
|
| 12 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 13 | 003031310 | Plug-3-pole |
Загрузка ...
|
|
| 14 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 15 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 16 | 009245710 | Socket-7-pole |
Загрузка ...
|
|
| 17 | 009245170 | Socket base |
Загрузка ...
|
|
| 18 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 19 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 20 | 003031200 | Plug-2-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
