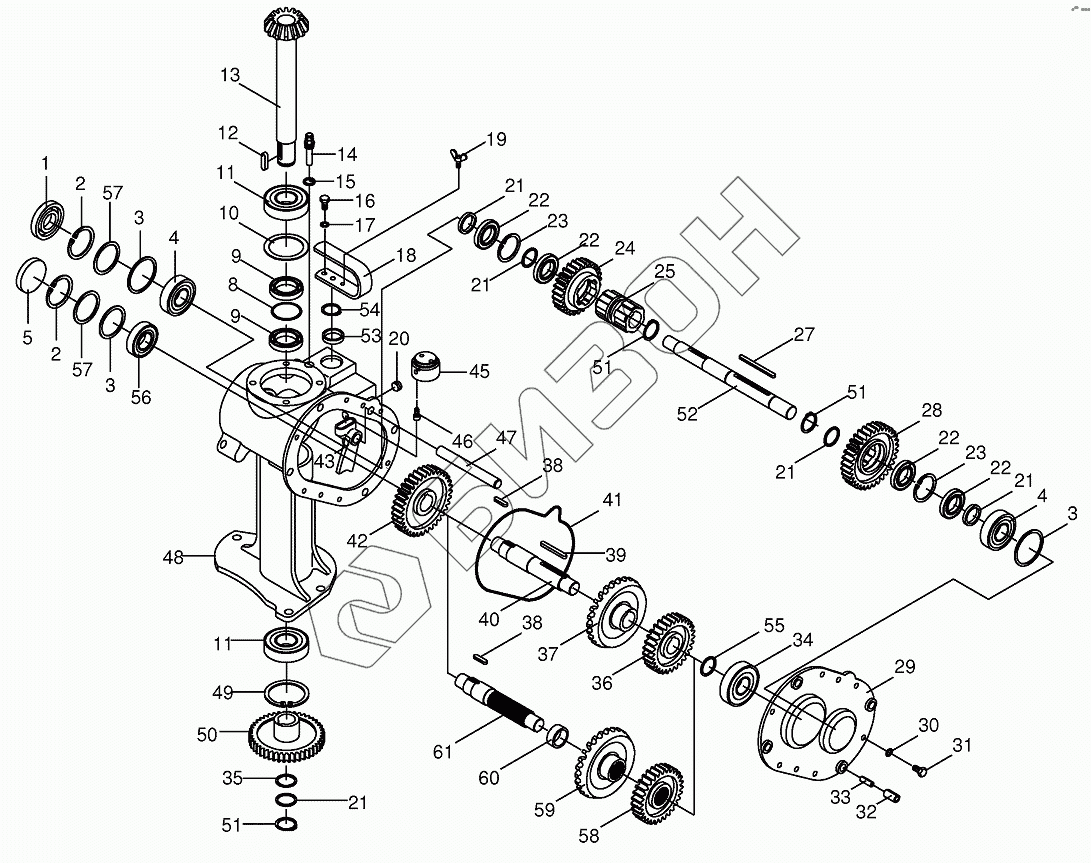

Графический каталог запасных частей к технике: KRONE BIG-M-400. Transmission part I - front
/7.gif)
1
2
2
3
3
3
3
3
4
4
5
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
22
22
22
22
23
23
24
25
27
28
29
30
31
32
33
34
35
35
35
35
35
36
37
38
38
39
40
41
42
43
45
46
47
48
49
50
51
51
51
52
53
54
55
55
55
55
55
56
57
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 2 | 009116730 | Circlip |
Загрузка ...
|
|
| 3 | 009110230 | Shim ring |
Загрузка ...
|
|
| 3 | 009110220 | Shim ring |
Загрузка ...
|
|
| 3 | 009110241 | Shim ring |
Загрузка ...
|
|
| 4 | 009321360 | Taper roller bearing |
Загрузка ...
|
|
| 5 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 8 | 009111640 | Shim ring |
Загрузка ...
|
|
| 9 | 009363590 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 10 | 009109700 | Shim ring |
Загрузка ...
|
|
| 10 | 009109720 | Shim ring |
Загрузка ...
|
|
| 10 | 009109730 | Shim ring |
Загрузка ...
|
|
| 11 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 12 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 13 | 002561865 | Pinion shaft |
Загрузка ...
|
|
| 14 | 009198290 | Breather |
Загрузка ...
|
|
| 15 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 16 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 002561133 | Actuating lever |
Загрузка ...
|
|
| 19 | 009061320 | Winged screw |
Загрузка ...
|
|
| 20 | 009060401 | Screw plug |
Загрузка ...
|
|
| 21 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 22 | 009301030 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 009116590 | Circlip |
Загрузка ...
|
|
| 24 | 002568361 | Spur gear |
Загрузка ...
|
|
| 25 | 002561046 | Shifter collar |
Загрузка ...
|
|
| 27 | 009151360 | Fit-in key |
Загрузка ...
|
|
| 28 | 002568371 | Spur gear |
Загрузка ...
|
|
| 29 | 200302740 | Gearbox cover |
Загрузка ...
|
|
| 30 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009125081 | Roll pin |
Загрузка ...
|
|
| 33 | 009127110 | Roll pin |
Загрузка ...
|
|
| 34 | 009321370 | Taper roller bearing |
Загрузка ...
|
|
| 35 | 009111320 | Shim ring |
Загрузка ...
|
|
| 35 | 009111300 | Shim ring |
Загрузка ...
|
|
| 35 | 009111361 | Shim ring |
Загрузка ...
|
|
| 35 | 009111340 | Shim ring |
Загрузка ...
|
|
| 35 | 009111330 | Shim ring |
Загрузка ...
|
|
| 36 | 002568381 | Spur gear |
Загрузка ...
|
|
| 37 | 002568411 | Crown wheel |
Загрузка ...
|
|
| 38 | 009151050 | Fit-in key |
Загрузка ...
|
|
| 39 | 009150370 | Fit-in key |
Загрузка ...
|
|
| 40 | 200302720 | Gearbox shaft |
Загрузка ...
|
|
| 41 | 009375830 | O-ring |
Загрузка ...
|
|
| 42 | 002568390 | Spur gear |
Загрузка ...
|
|
| 43 | 002561092 | Shift finger |
Загрузка ...
|
|
| 45 | 002561113 | Excentric |
Загрузка ...
|
|
| 46 | 009030731 | Allen screw |
Загрузка ...
|
|
| 47 | 002561121 | Operation pole |
Загрузка ...
|
|
| 48 | 002568453 | Indexing gear housing |
Загрузка ...
|
|
| 49 | 009116800 | Circlip |
Загрузка ...
|
|
| 50 | 200301390 | Spur gear |
Загрузка ...
|
|
| 51 | 009115410 | Circlip |
Загрузка ...
|
|
| 52 | 002564133 | Conditioner drive shaft |
Загрузка ...
|
|
| 53 | 009361502 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 54 | 009116530 | Circlip |
Загрузка ...
|
|
| 55 | 009108850 | Shim ring |
Загрузка ...
|
|
| 55 | 009108910 | Shim ring |
Загрузка ...
|
|
| 55 | 009108900 | Shim ring |
Загрузка ...
|
|
| 55 | 009108890 | Shim ring |
Загрузка ...
|
|
| 55 | 009108880 | Shim ring |
Загрузка ...
|
|
| 56 | 009321070 | Taper roller bearing |
Загрузка ...
|
|
| 57 | 900012260 | Supporting disc |
Загрузка ...
|
|
| 58 | 200313060 | Spur gear |
Загрузка ...
|
|
| 59 | 200313050 | Crown wheel |
Загрузка ...
|
|
| 60 | 200313590 | Spacer bushing |
Загрузка ...
|
|
| 61 | 200313040 | Gearbox shaft |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
