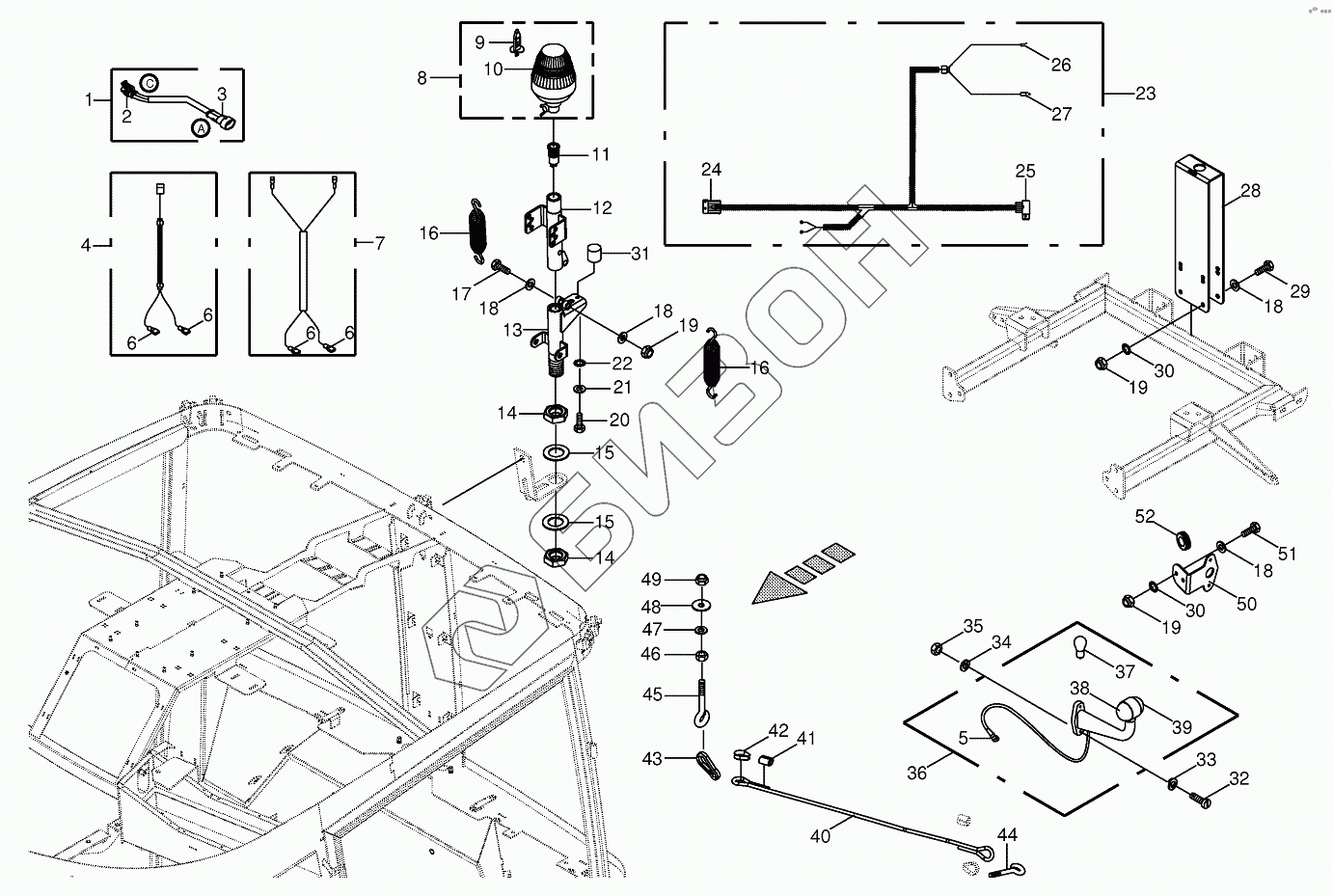

Графический каталог запасных частей к технике: KRONE BIG-M-420. Additional parts Italy
/176.gif)
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003034320 | Wiring harness |
Загрузка ...
|
|
| 2 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 3 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 4 | 200814650 | Adapter 2-p flat plug-2-p flat plug H |
Загрузка ...
|
|
| 5 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 6 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 7 | 200814660 | Extension 2-p flat plug 210mm |
Загрузка ...
|
|
| 8 | 009246380 | Beacon light-yellow |
Загрузка ...
|
|
| 9 | 200807660 | Bulb |
Загрузка ...
|
|
| 10 | 200807630 | Pane-yellow |
Загрузка ...
|
|
| 11 | 200277820 | Screw use |
Загрузка ...
|
|
| 12 | 200159280 | Allround light folding, top |
Загрузка ...
|
|
| 13 | 200158730 | Tube allr. light bottom |
Загрузка ...
|
|
| 14 | 009085312 | Hex nut-low form |
Загрузка ...
|
|
| 15 | 009106531 | Washer |
Загрузка ...
|
|
| 16 | 001806413 | Tension spring |
Загрузка ...
|
|
| 17 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009104130 | Washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009002191 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009103250 | Washer |
Загрузка ...
|
|
| 22 | 009098170 | Toothwasher |
Загрузка ...
|
|
| 23 | 200814640 | CH flashing alarm lamp rear |
Загрузка ...
|
|
| 24 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 25 | 003030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 26 | 003026890 | Flat sleeve-blue |
Загрузка ...
|
|
| 27 | 009246950 | Flat sleeve |
Загрузка ...
|
|
| 28 | 200158680 | Support allround light, rear |
Загрузка ...
|
|
| 29 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 32 | 009036610 | Allen screw |
Загрузка ...
|
|
| 33 | 009100310 | Spring washer |
Загрузка ...
|
|
| 34 | 009105001 | Washer |
Загрузка ...
|
|
| 35 | 009082071 | Hex nut |
Загрузка ...
|
|
| 36 | 200814670 | Light U bulb 2-p cpl.-left/ right |
Загрузка ...
|
|
| 37 | 009440690 | Singel filament buld |
Загрузка ...
|
|
| 38 | 200807640 | Pane-white |
Загрузка ...
|
|
| 39 | 200807650 | Pane-red |
Загрузка ...
|
|
| 40 | 009251130 | Plastic cable-Id.-no.= 1m |
Загрузка ...
|
|
| 41 | 900014830 | Alu-pressing terminal |
Загрузка ...
|
|
| 42 | 009175060 | Grommet thimble |
Загрузка ...
|
|
| 43 | 009179011 | Spring hook |
Загрузка ...
|
|
| 44 | 009183091 | Eye screw |
Загрузка ...
|
|
| 45 | 009053370 | Eye screw |
Загрузка ...
|
|
| 46 | 009082120 | Hex nut |
Загрузка ...
|
|
| 47 | 009104140 | Washer |
Загрузка ...
|
|
| 48 | 009103611 | Washer |
Загрузка ...
|
|
| 49 | 009087580 | Locknut |
Загрузка ...
|
|
| 50 | 200151470 | Clearance light support |
Загрузка ...
|
|
| 51 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009242080 | Cable bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
