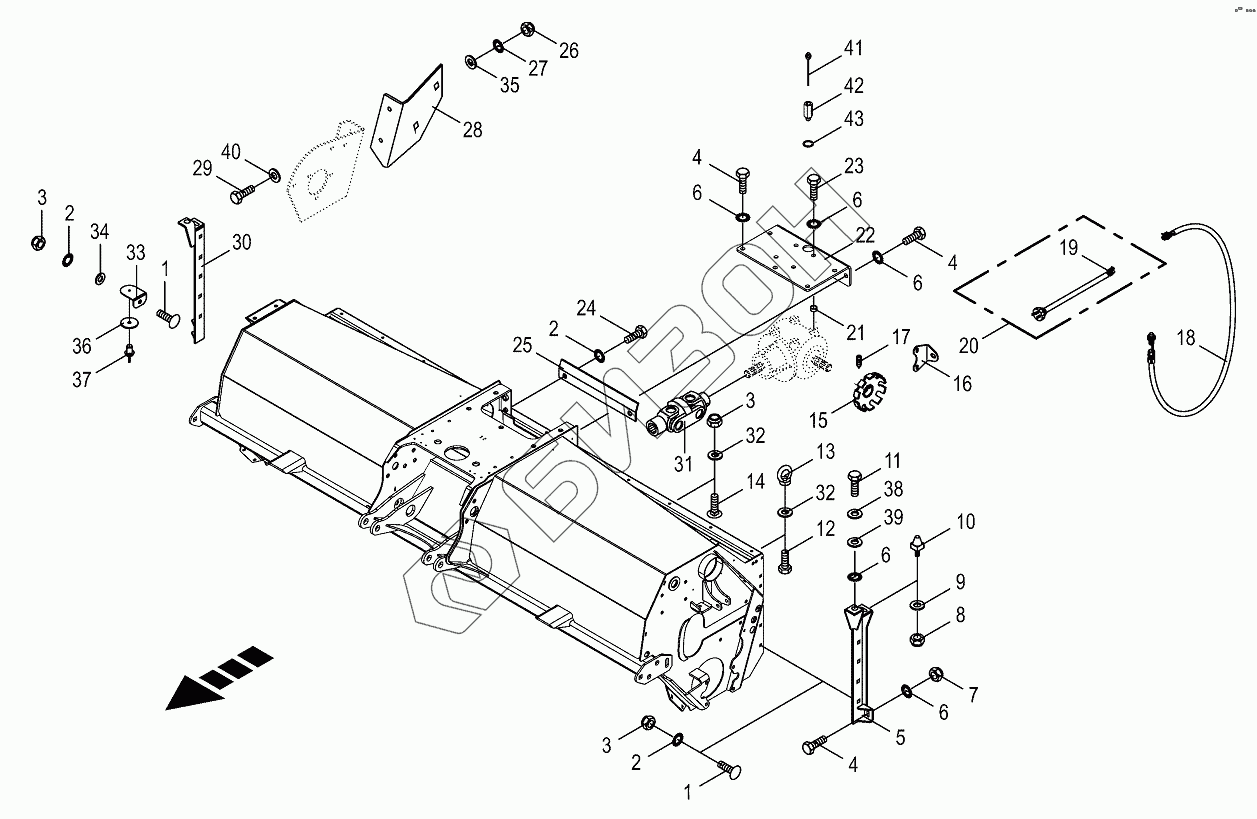

Графический каталог запасных частей к технике: KRONE BIG-M-420. Anbauteile roller cond. housing-lateral
/55.gif)
1
1
2
2
2
3
3
3
4
4
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 5 | 002585541 | Angle bar-left |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087190 | Locknut |
Загрузка ...
|
|
| 8 | 009087120 | Locknut |
Загрузка ...
|
|
| 9 | 009105122 | Washer |
Загрузка ...
|
|
| 10 | 002322611 | Cone-tap |
Загрузка ...
|
|
| 11 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 14 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 15 | 002329413 | Timing disc |
Загрузка ...
|
|
| 16 | 200136540 | Sensor support |
Загрузка ...
|
|
| 17 | 009059221 | Threaded pin |
Загрузка ...
|
|
| 18 | 200816300 | Namursensor |
Загрузка ...
|
|
| 19 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 20 | 003022143 | Connection cable |
Загрузка ...
|
|
| 21 | 002713881 | Spacer bushing |
Загрузка ...
|
|
| 22 | 200101671 | Console sheet gearbox |
Загрузка ...
|
|
| 23 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 25 | 200101680 | Cover |
Загрузка ...
|
|
| 26 | 009087010 | Locknut |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 002584381 | Support plate |
Загрузка ...
|
|
| 29 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 30 | 002585551 | Angle bar-right |
Загрузка ...
|
|
| 31 | 270010500 | Double universal joint |
Загрузка ...
|
|
| 32 | 009106431 | Washer |
Загрузка ...
|
|
| 33 | 200151690 | Supporting angle |
Загрузка ...
|
|
| 34 | 900001210 | Washer |
Загрузка ...
|
|
| 35 | 009106090 | Washer |
Загрузка ...
|
|
| 36 | 009245361 | Side light-yellow |
Загрузка ...
|
|
| 37 | 009141380 | Blind rivet |
Загрузка ...
|
|
| 38 | 009103031 | Washer |
Загрузка ...
|
|
| 39 | 009103620 | Washer |
Загрузка ...
|
|
| 40 | 009105061 | Washer |
Загрузка ...
|
|
| 41 | 270176420 | Oil dipstick with fan |
Загрузка ...
|
|
| 42 | 200191620 | Extension for oil dipstick |
Загрузка ...
|
|
| 43 | 009377270 | Gasket ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
